便携式工业级三维扫描设备外观结构设计

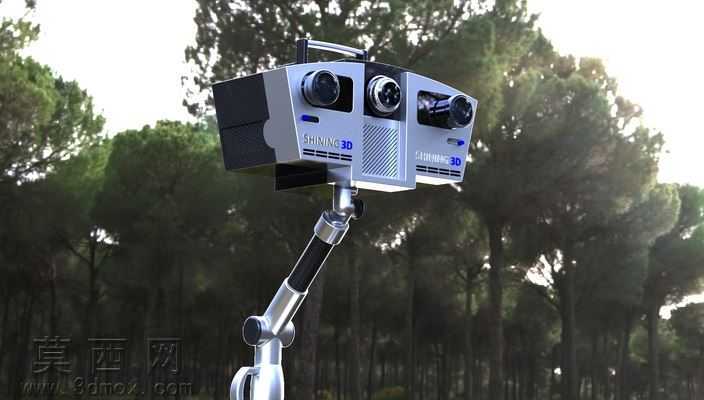

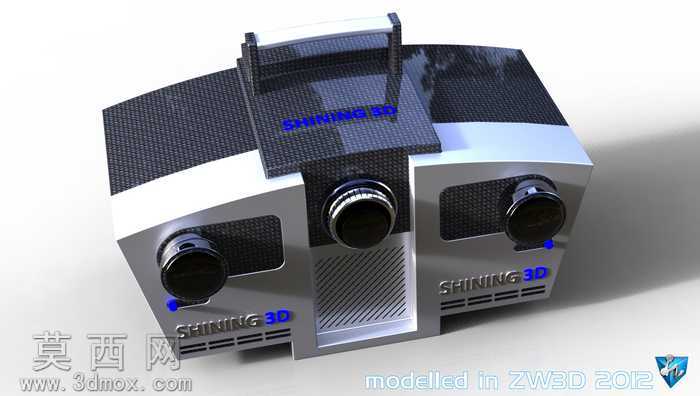

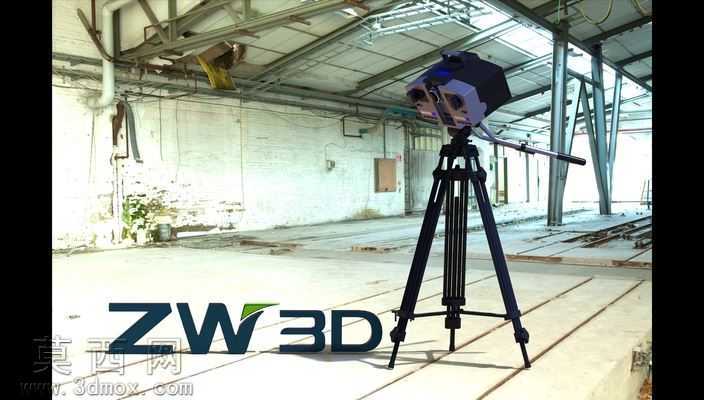

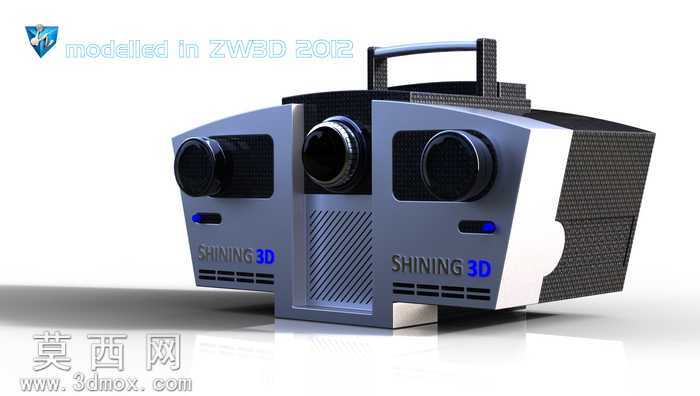

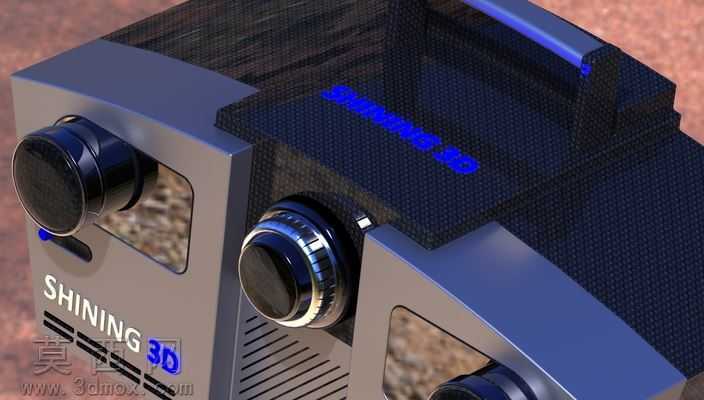

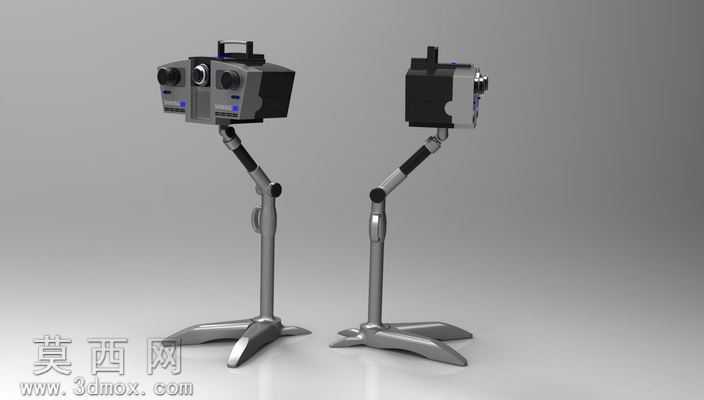

本作品为便携式工业三维扫描设备的完整三维建模设计成果，建模阶段依托中望三维设计平台完成全参数化结构搭建，整体采用对称式双摄组布局逻辑，将三组光学采集镜头按照三角测量原理排布在设备正面，中间主镜头负责大视场范围的结构光投射与核心点云采集，两侧副镜头辅助完成多角度特征补采，有效规避单镜头扫描时的死角盲区问题。设备顶部集成一体化便携提手结构，提手表面做防滑纹理建模处理，提手与机身连接处做圆角过渡的加强筋结构设计，既保证移动携带时的结构强度，也避免尖锐棱角带来的使用磕碰风险。机身主体采用银灰色金属质感主材质搭配侧边碳纤维纹理包覆材质，金属部分通过调整材质反射率、粗糙度参数，模拟航空铝合金磨砂阳极氧化的细腻触感，侧边碳纤维纹理通过程序化纹理贴图实现编织格纹的真实质感，两种材质的视觉对比既凸显工业设备的专业质感，也通过材质分区暗示设备内部的功能模块划分。机身正面预留两组状态指示灯位，建模时做内凹式灯槽结构设计，渲染时为灯位赋予半透明蓝色发光材质，模拟设备通电运行时的工作状态提示效果；正面下部做阵列式通风散热格栅建模，格栅缝隙做0.8mm的等距参数化排布，既保证设备长时间运行时的散热通风需求，也通过规整的阵列元素提升机身正面的视觉秩序感。机身侧面做圆弧过渡的曲面处理，避免方正机身的生硬感，底部做四个凸起的防滑脚垫结构建模，保证设备放置在工作台面时的稳定性，减少运行震动对扫描精度的影响。渲染阶段采用工作室三点布光方案，主光源从45度侧上方打亮机身主体结构，勾勒出镜头、提手、格栅的立体轮廓，辅光源补全暗部细节避免阴影死黑，底部添加弱反射地面材质，模拟设备放置在光滑工作台面的倒影效果，整体渲染效果真实还原工业设备的量产质感，完整呈现了便携扫描设备从结构布局到外观细节的全流程设计思路，可用于产品方案展示、结构验证、外观打样参考等场景。
