GraupnerC508舵机伺服结构三维建模

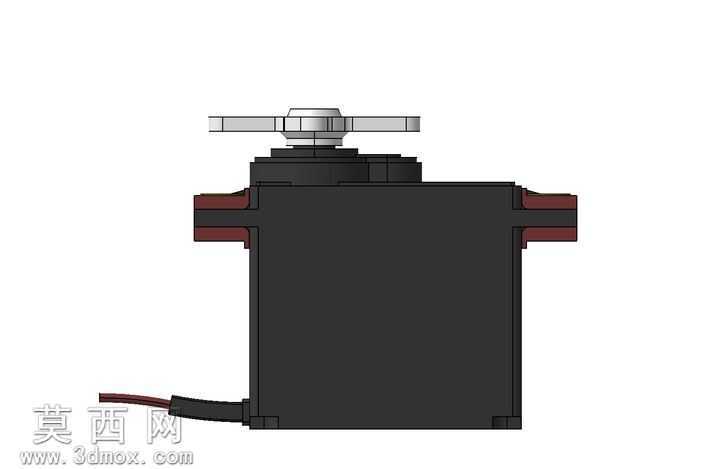

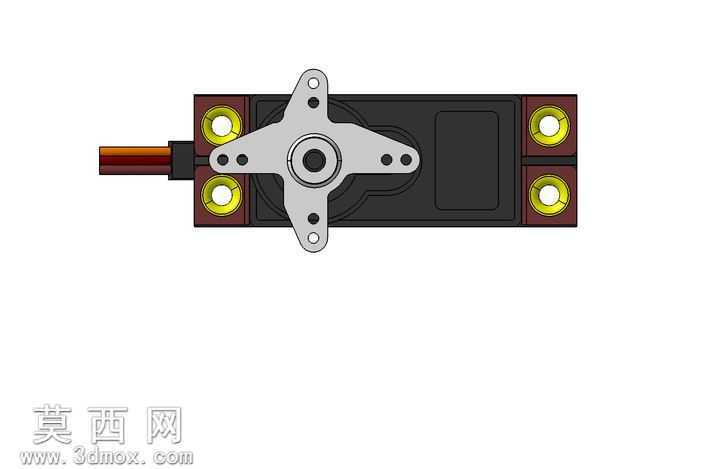

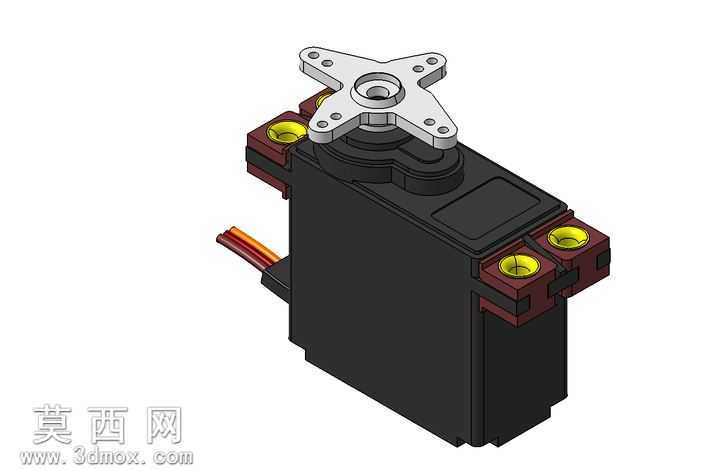

本模型针对GraupnerC508型号伺服舵机开展全参数化三维建模，建模过程严格遵循实物测绘的尺寸比例，整体外形尺寸控制为39mm*19mm*38mm，完整还原了该款40g级别舵机的全部结构细节。建模阶段首先搭建主体外壳的基体特征，通过拉伸、切除、圆角等基础特征构建黑色塑质外壳的封闭腔体，外壳表面的防滑纹理、安装定位凸台、出线口的导向结构均做了精细化还原，腔体内部预留了电机、减速齿轮组、控制电路板的装配空间，保证各部件的装配干涉量控制在合理公差范围内。顶部的输出摇臂采用金属质感的材质设定，十字形摇臂的四个安装孔位、中心轴孔、定位沉台均按照实物尺寸精准绘制，摇臂与输出轴的配合结构做了限位卡槽的细节还原，可直观展示舵机的扭矩输出连接方式。舵机两端的安装固定座采用深棕红的塑质材质表现，固定座上的黄铜衬套安装孔做了同轴度约束，孔位边缘的倒角、固定座与主体外壳的卡扣连接结构均完整呈现，出线端的三色排线做了分层的曲面建模，还原排线从壳体引出的自然弯折形态。材质渲染阶段针对不同部件做了差异化的材质参数调整，主体外壳采用哑光黑色工程塑料材质，调整合适的粗糙度与漫反射参数还原塑壳的磨砂质感；顶部摇臂采用哑光铝合金材质，添加轻微的金属反光与表面细磨砂纹理，模拟金属冲压件的真实质感；固定座上的轴套采用黄铜金属材质，调高金属反射率与高光参数，还原铜件的金属光泽；引出排线采用红、橙、黑三色的软质塑胶材质，添加轻微的半透明参数模拟线材外皮的质感。结构设计上完整还原了舵机的模块化装配逻辑，可拆分展示外壳、输出轴组件、安装座、排线等独立部件，各部件的配合间隙、定位结构均符合实际产品的装配要求，模型可用于航模结构装配验证、舵机安装位适配设计、教学演示等场景，能够直观展示该款伺服舵机的外部形态与安装接口特征，为相关机电产品的舵机选型、装配设计提供精准的三维参考依据。
