小型汪克尔转子发动机结构设计

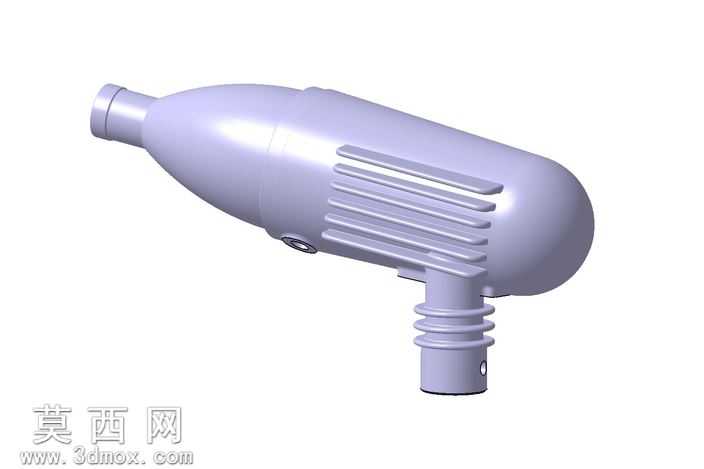

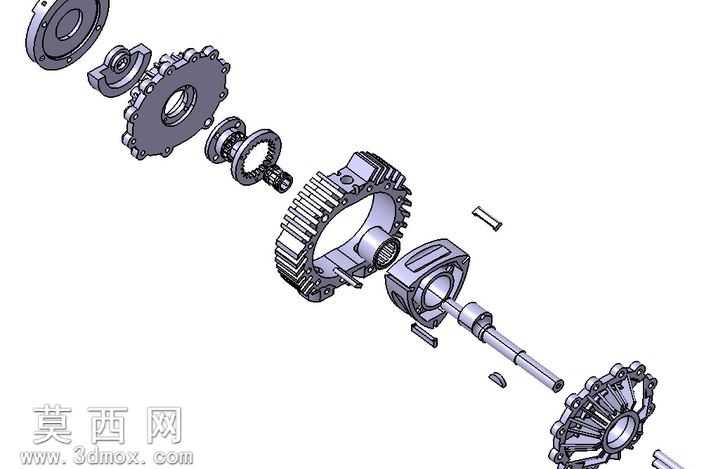

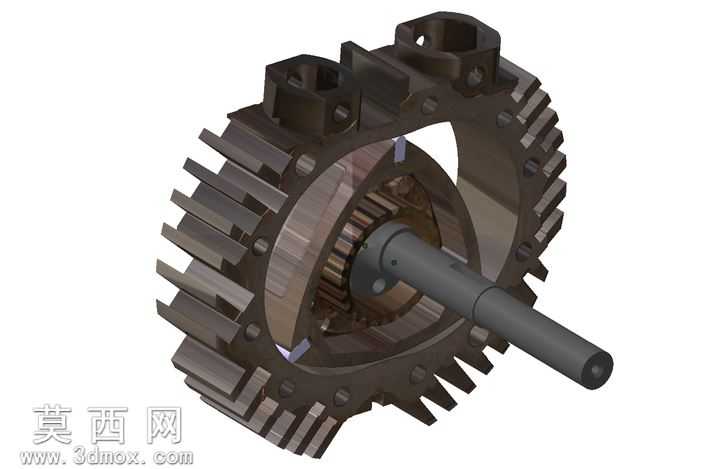

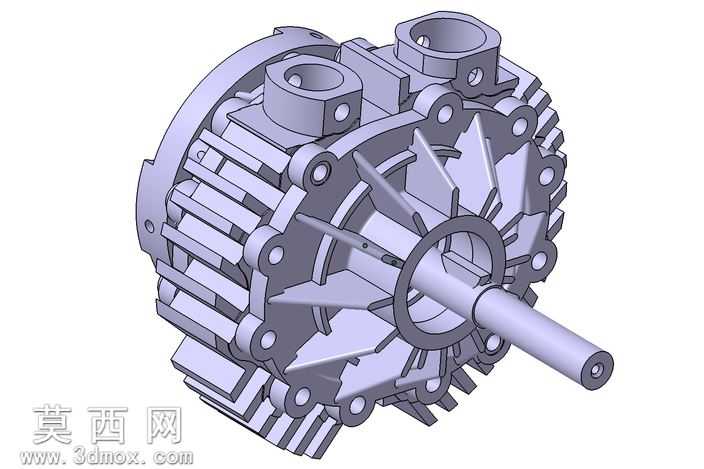

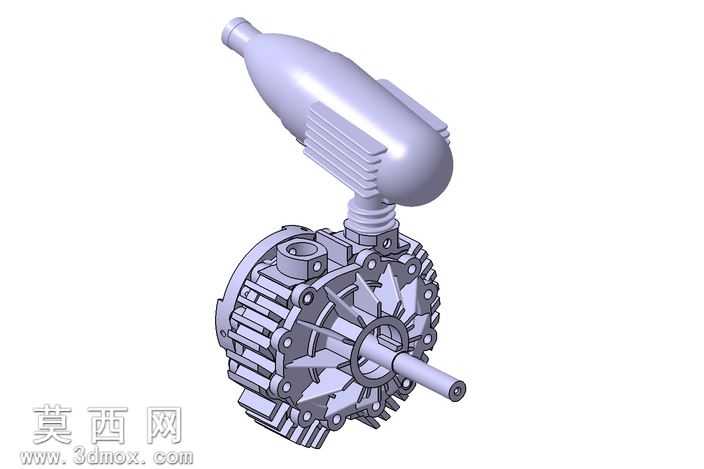

本作品为小型汪克尔转子发动机的三维结构设计，采用三角转子旋转运动来控制压缩和排放，整体结构紧凑精巧，是目前体积较为小巧的回转式内燃机设计方案。建模过程中完整还原了汪克尔发动机的核心运行结构，省略了传统往复式发动机的前台轴承、化油器、排气组件、火花塞及标准螺丝等附属配件，额外增设了适配小型动力场景的消声器结构，整体装配逻辑清晰，各部件配合关系明确。从结构设计来看，作品完整呈现了汪克尔发动机的核心组成：包含前后端盖、转子壳体、三角转子、偏心输出轴、密封组件、传动齿轮组等核心零件，各零件的配合公差经过合理推演，转子与缸体型线的啮合关系准确，能够直观展示汪克尔发动机进气、压缩、做功、排气四个工作行程的运转逻辑。建模阶段对转子的型线、缸体的内腔轮廓、偏心轴的偏心距参数都做了精准还原，齿轮组的传动比匹配转子的运转节奏，确保动力输出的逻辑符合真实汪克尔发动机的运行原理。渲染层面采用金属质感材质区分不同功能的零件，壳体类零件采用铸铝哑光材质，传动齿轮与轴类零件采用钢材金属质感，密封件采用深色耐磨材质表现，爆炸视图的呈现方式清晰展示了各零件的装配顺序与位置关系，能够让观看者快速理解这款小型转子发动机的结构组成。设计思路上聚焦于小型航空动力场景的适配需求，整体轻量化设计，结构精简没有冗余部件，在保证核心运转结构完整的前提下尽可能缩小整机体积，适配航模等小型设备的动力需求，同时消声器的增设也考虑了实际使用场景的降噪需求，整体设计兼具结构展示价值与小型动力方案的参考价值，能够为微型转子发动机的设计研发提供直观的结构参考。
