双辊式卷材输送对压工装结构

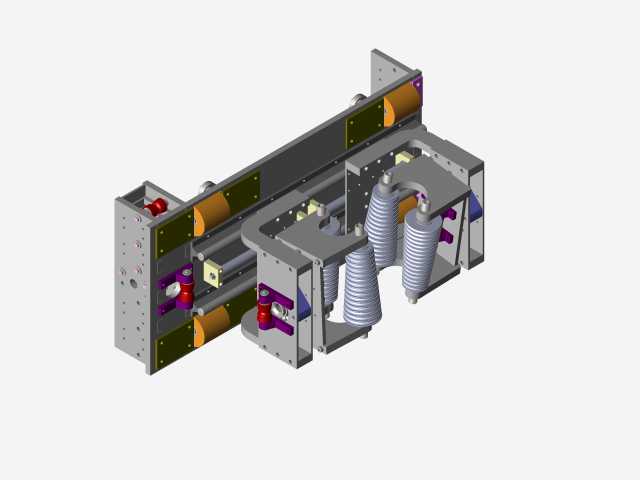

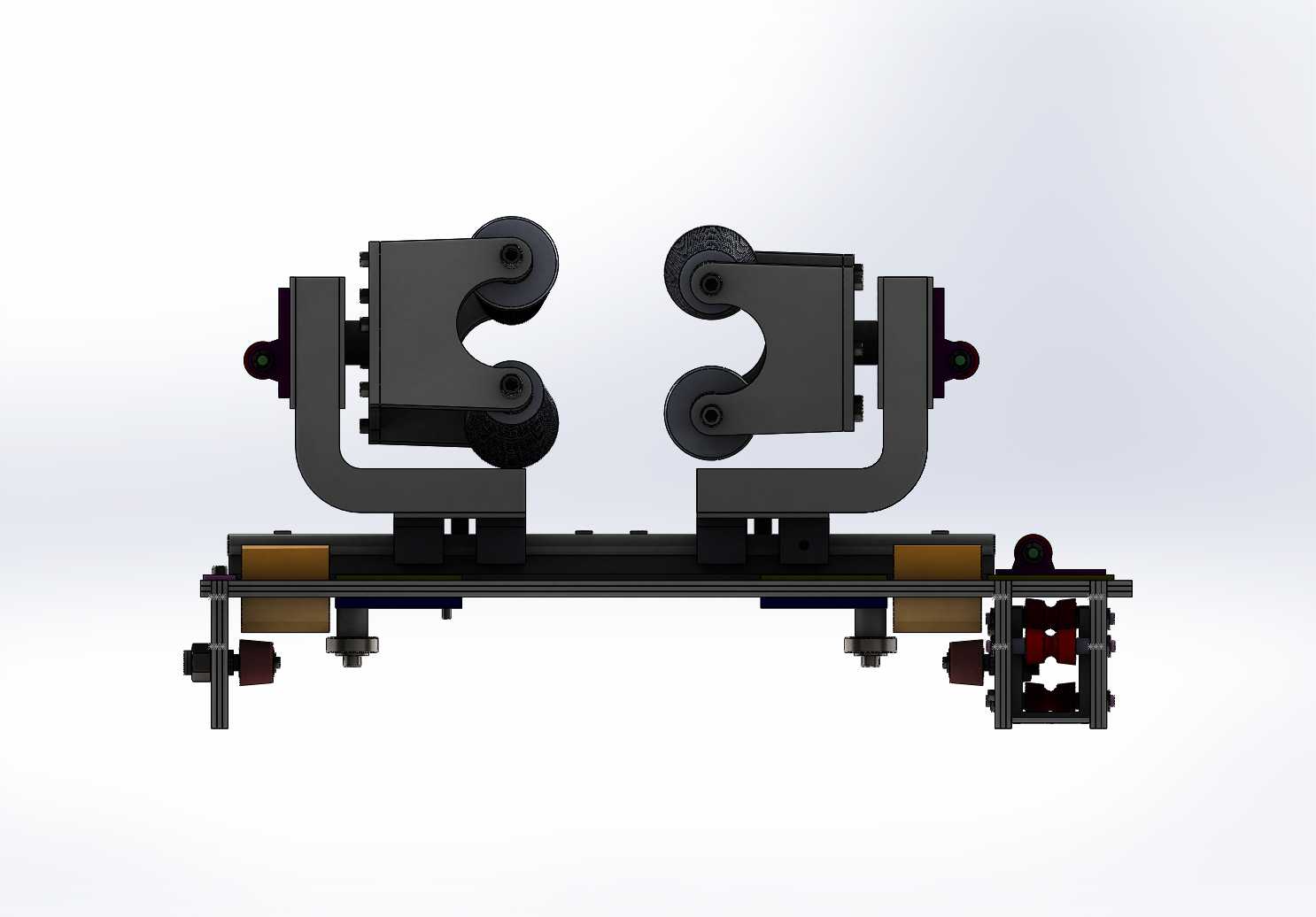

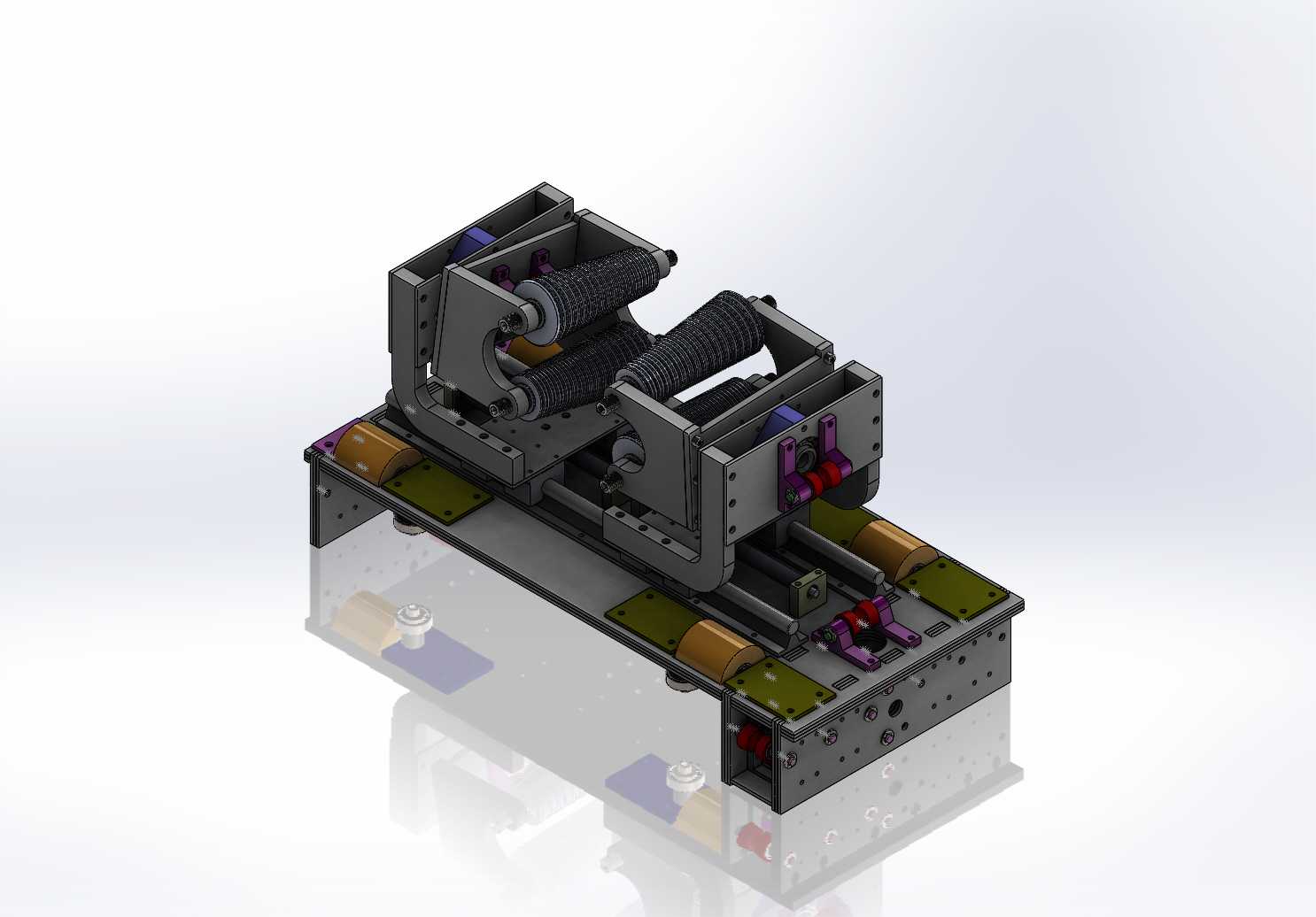

　　这套双辊式对压输送工装，主要面向薄型带状卷材的连续送进、张力保持与轻量压合作业场景，常见于软包装覆膜、极片辊压输送、标签带料送进、柔性面料复合这类需要稳定线速度送料的产线工位。从结构布局来看，整套工装采用底板集成式安装设计，所有功能组件全部固定在一块带规则安装孔位的钢制底板上，底板预留的沉头孔可直接与产线机架的铝型材或钢板台面通过螺栓锁附，安装时不需要额外做转接板加工，底板边缘做了倒角处理，避免装配时割伤操作人员或刮损相邻管线。核心的执行组件是两组平行布置的包胶辊轴，辊轴表面包覆黑色耐磨橡胶层，橡胶层邵氏硬度控制在60-65度区间，既可以保证与带材表面足够的摩擦力避免送料打滑，又不会因为硬度过高压伤带材表面的涂层或印刷层。

　　两组辊轴的间距可以通过侧方的调节滑块做微调，调节滑块采用梯形螺纹副驱动，调节精度可达0.02mm，能够适配0.1mm到3mm厚度区间的不同带材，调节到位后通过侧方的锁紧螺钉锁死滑块位置，避免设备运行过程中辊缝发生偏移。辊轴的支撑座采用一体式铸钢件加工，轴承位做了同轴度公差管控，两端装配深沟球轴承支撑辊轴转动，轴承外侧加装骨架油封，避免生产现场的粉尘、碎屑进入轴承内部造成卡滞，延长维护周期。底板上还布置了四组棕色的聚氨酯缓冲限位块，分别位于辊架滑动行程的两个极限位置，当辊架开合调整到极限位置时，缓冲块可以吸收刚性碰撞的冲击力，避免金属件直接碰撞产生噪音或造成零件变形。辊架的驱动部分预留了伺服电机与同步轮的安装位，

　　使用者可以根据产线的送料速度需求选配对应功率的伺服电机，通过同步带带动上下辊轴做等速反向转动，实现带材的稳定输送，辊轴的一端还预留了编码器安装位，可以加装旋转编码器实时监测辊轴的转动圈数，换算成实际送料长度，实现送料长度的精准闭环控制。整套结构的走线全部通过底板下方的线槽布置，表面没有裸露的线缆，避免带材运行过程中刮蹭线缆造成安全隐患。在设计思路上，这套工装优先考虑了现场换型的便捷性，所有需要调节的部位都布置在设备外侧，不需要拆开防护盖板就可以完成辊缝调节、锁紧、辊面清洁的操作，辊轴的固定端采用快拆式轴承端盖设计，当辊面橡胶磨损需要更换辊轴时，只需要拆开端盖的四颗固定螺钉就可以抽出辊轴，不需要拆解整个支撑座，

　　大幅缩短换型维护的停机时间。从安装边界来看，整套工装的底板长度控制在420mm，宽度280mm，整体高度不含驱动电机的部分为210mm，对于大部分桌面式产线、集成式工位的安装空间都有很好的适配性，底板上的安装孔位采用长圆孔设计，安装时可以在±10mm的范围内调整整体位置，降低对机架安装孔位的加工精度要求。在实际使用过程中，这套工装可以单独作为送料工位使用，也可以多组串联布置在长距离带材输送线上，每一组工装都可以独立调节压合力，针对带材不同位置的张力需求做适配，避免带材在输送过程中出现跑偏、褶皱、拉伸变形的问题。辊架的滑动导轨采用线性滚珠导轨，滑动阻力小，间隙可控，长期运行也不会出现卡顿或间隙过大的问题，导轨的滑块上加装了防尘刮片，可以阻挡现场的粉尘、胶屑进入导轨滚道，减少导轨的磨损。整套结构没有采用复杂的异形零件，90%以上的结构件都可以采用常规的铣削、车削加工完成，加工成本可控，备件采购也十分方便，适合中小批量的设备集成项目选用。在压合力的控制上，辊轴的两端可以选配加装微型调压弹簧，通过调节弹簧的压缩量来控制上下辊之间的压合力，不需要额外配置气动或液压压紧组件，对于不需要大压合力的薄型带材输送场景，这种纯机械调压的结构故障率更低，维护成本也更低。工装的进料端和出料端都预留了导料板的安装槽，可以根据带材的宽度选配对应宽度的导料板，导料板的位置可以横向调节，适配不同宽度规格的带材，避免带材在送进过程中出现左右跑偏的问题。
