组装式履带挖掘机重型工程车辆模型

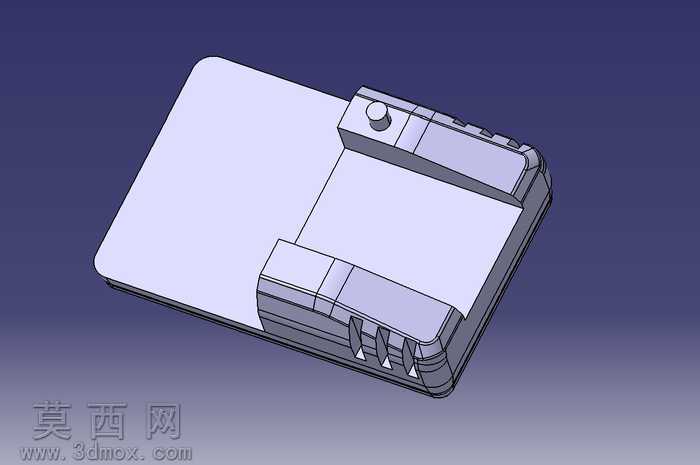

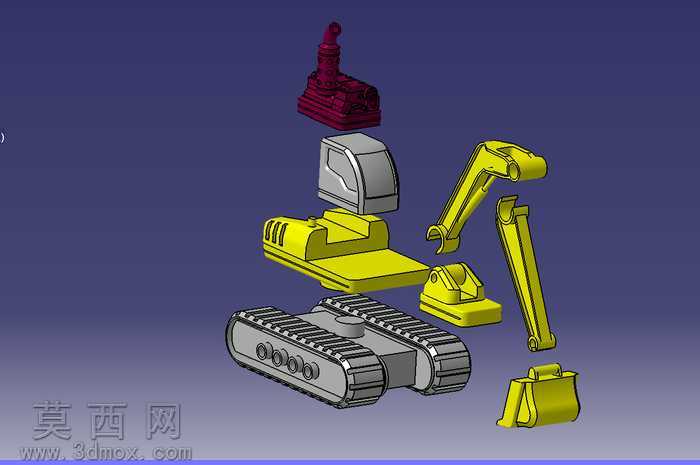

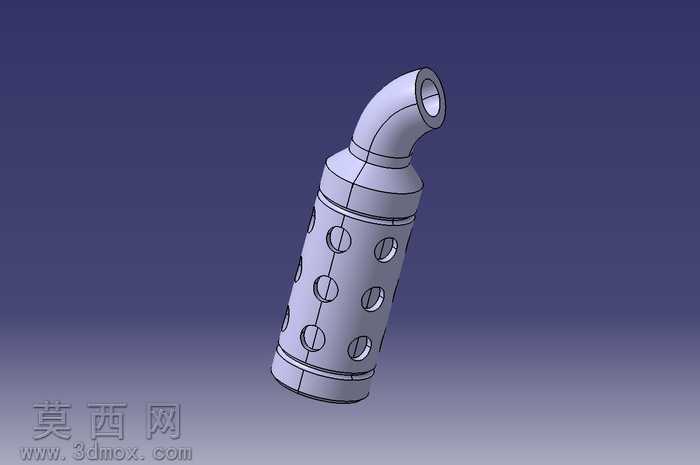

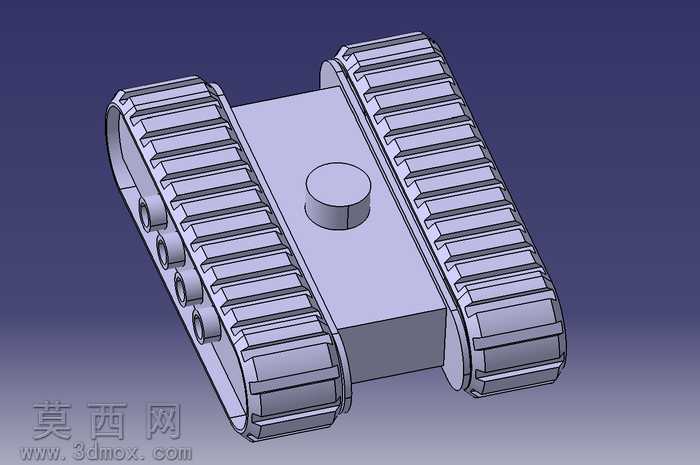

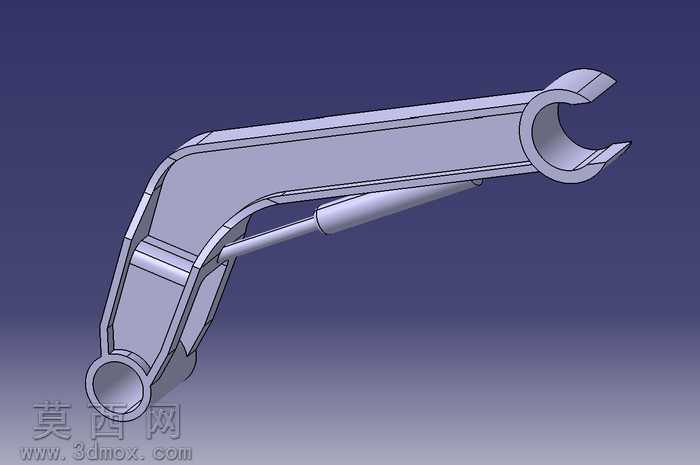

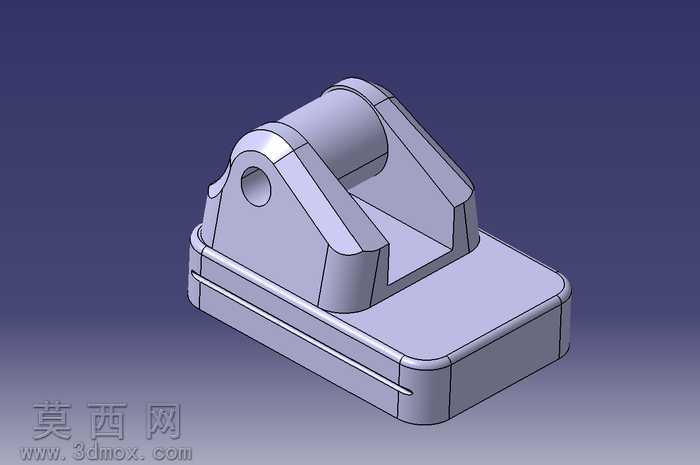

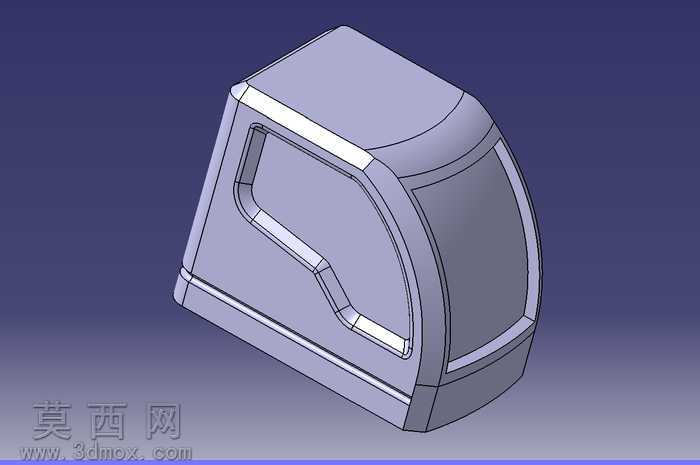

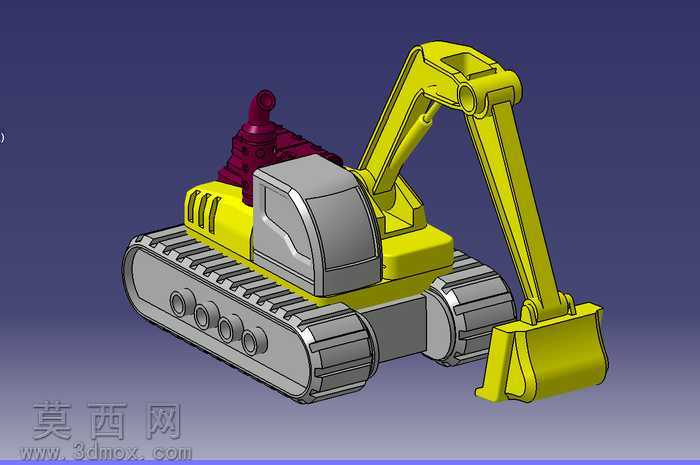

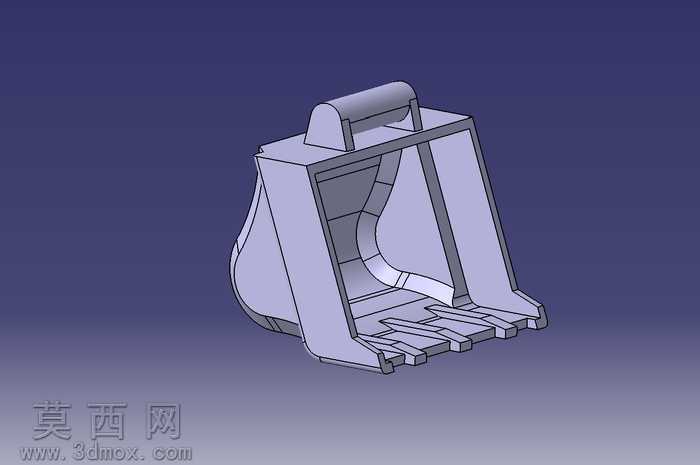

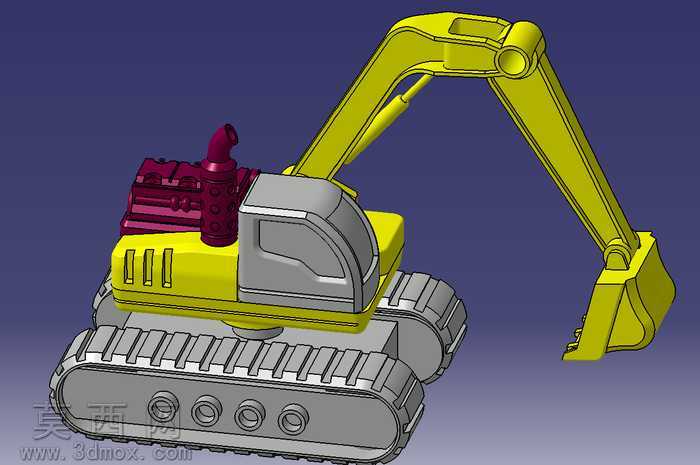

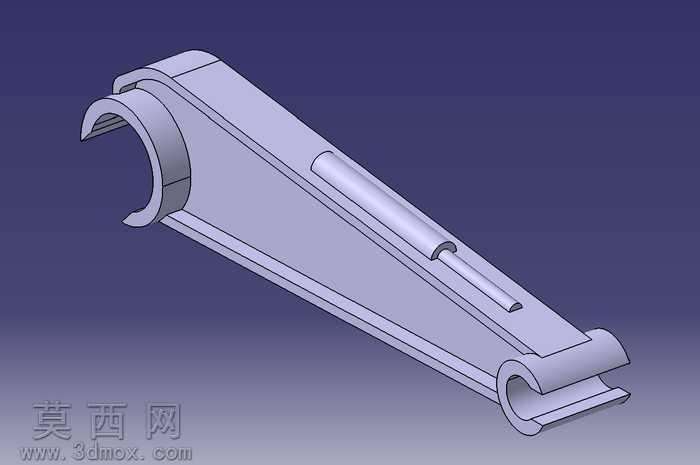

本模型为组装式履带挖掘机三维设计成果，采用CATIA软件完成全参数化建模，整体还原了履带式挖掘机的核心结构与外观特征。建模过程中遵循从整体到局部的设计思路，首先搭建整机的比例框架，确定行走机构、回转平台、工作装置三大核心模块的位置与尺寸比例，确保各部件装配关系符合真实挖掘机的机械逻辑。行走机构部分，完整构建了履带板、驱动轮、导向轮、支重轮与行走架的装配结构，履带板采用模块化阵列方式生成，每块履带板的啮合齿形与轮系结构做了适配设计，还原了履带行走系统的传动特征，履带架侧面的检修孔结构也做了细节还原，保证外观的写实度。回转平台部分，区分了动力舱、驾驶室、覆盖件的不同结构，动力舱区域还原了发动机外露的管路与壳体结构，采用分块建模方式区分不同材质的部件，驾驶室采用半封闭的曲面建模，还原了驾驶室的窗体轮廓与舱体造型，平台覆盖件做了对应的散热槽细节刻画，提升模型的精细度。工作装置部分，完整构建了动臂、斗杆、铲斗以及连接的液压油缸结构，各铰接点的位置经过运动逻辑校验，动臂的弯折角度、斗杆的连接结构、铲斗的斗齿造型都参考真实中型挖掘机的参数设计，液压油缸的缸筒、活塞杆结构做了分层建模，可直观展示工作装置的传动连接关系。材质与渲染层面，针对不同部件分配了对应的材质属性，履带与行走架采用哑光金属灰材质模拟钢制履带的质感，动臂、斗杆、铲斗采用工程黄哑光漆材质，驾驶室采用浅灰塑料与半透明玻璃材质组合，动力舱部件采用深紫红金属材质区分发动机组件，渲染时采用柔和的侧光布置，突出各部件的结构轮廓与材质差异，背景采用渐变深蓝色衬托整机造型，让模型的结构层次更加清晰。整个模型为可组装的分体式结构，各部件保留了完整的建模特征，可用于结构展示、装配演示以及相关工程机械的教学参考，建模过程中对圆角、接缝等细节做了统一处理，避免了尖锐棱角与穿模问题，保证模型的几何完整性与装配合理性。
