带安装座单弯钩式金属承重挂钩

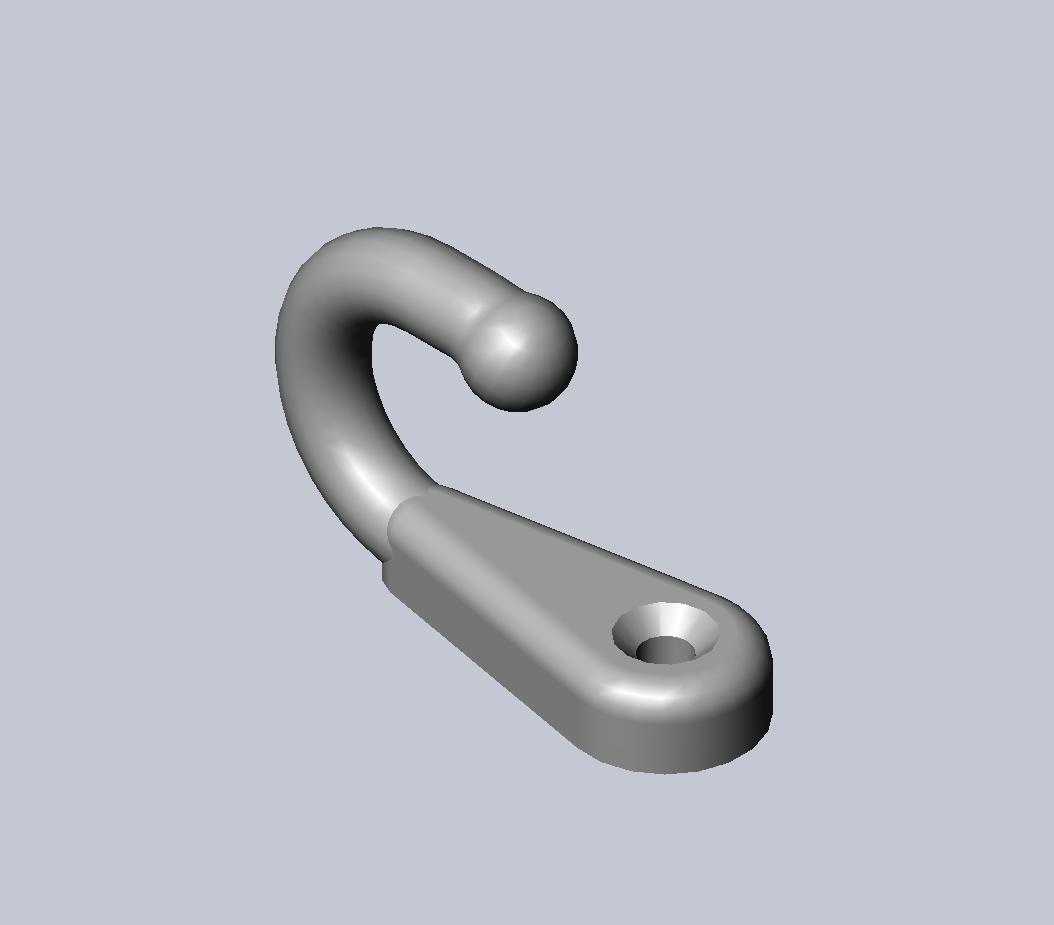

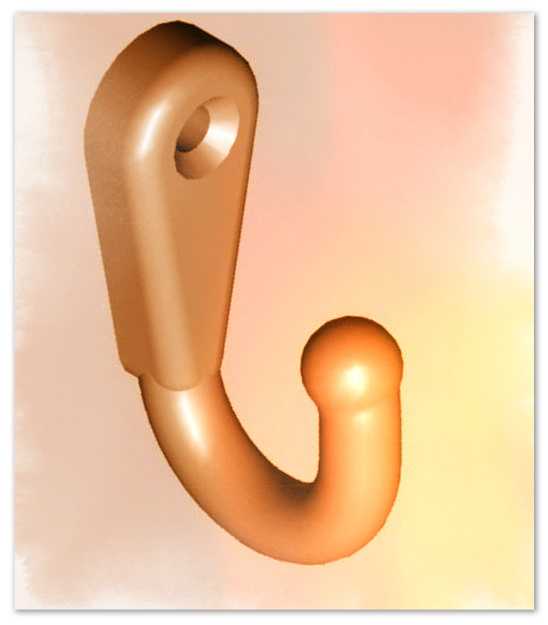

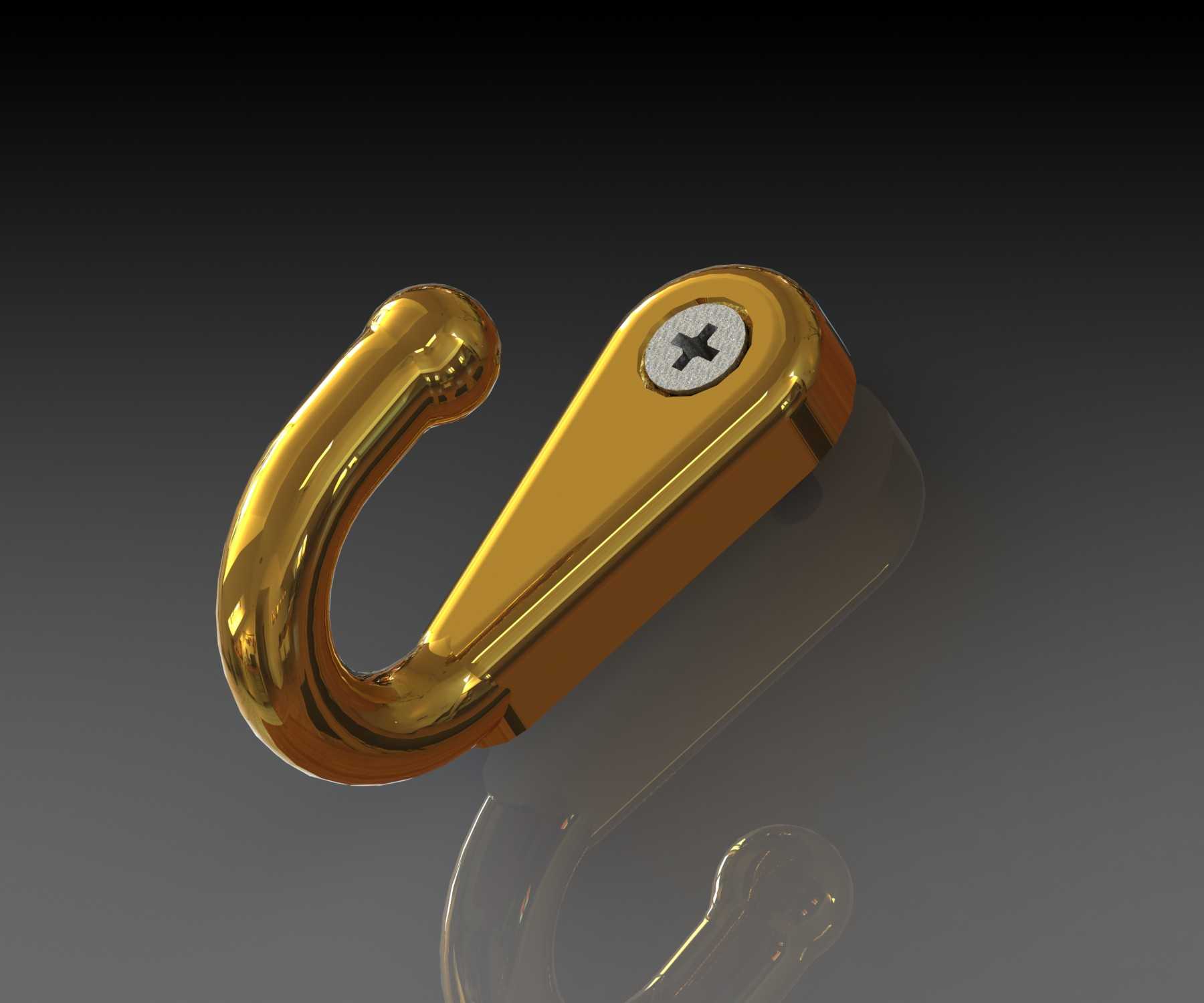

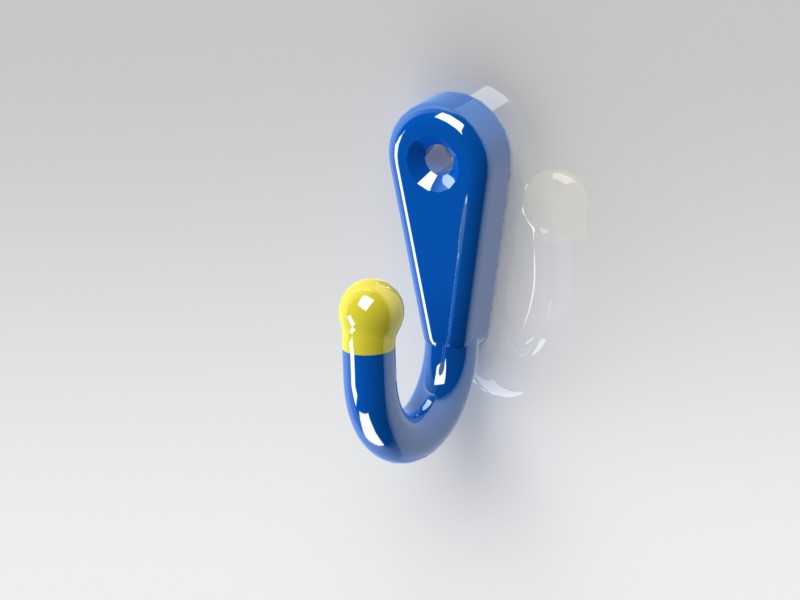

这类带安装固定座的单弯钩构件，在轻载吊装、物料临时悬挂、工装辅具挂载场景中应用十分广泛，小到生产线旁的工具挂架、仓储区域的零散物料悬吊，大到轻型设备的临时牵引挂点、户外设施的索具连接端，都能见到这类结构的身影。不同于普通民用粘贴挂钩或者简易冲压弯钩，这款构件采用一体化实心结构设计，钩身与安装底座之间做了大圆弧过渡，没有拼接焊缝带来的应力集中缺陷，能在额定载荷下避免弯折断裂的风险。从结构细节来看，弯钩的末端做了圆头钝化处理，既不会在挂入吊绳、索具的时候刮伤配套连接件的表层，也能防止挂载的绳圈、挂环从钩端意外滑脱，钩身的弯曲弧度经过反复校核，适配常见的编织吊绳、钢丝绳套、O型挂环的曲率，挂载时接触面受力均匀，不会出现局部应力过大导致的构件变形。安装端采用扁平式带孔座设计，底座平面与安装贴合面完全接触，不会出现点接触导致的安装松动，底座上的沉头安装孔可以适配对应规格的螺栓或者铆钉，安装后螺栓头部不会突出底座平面，避免剐蹭到挂载的物件或者操作人员的衣物。在实际选型使用时，需要先确认安装基面的承载能力，安装面的平面度误差建议控制在0.2mm以内，避免安装后底座出现翘曲，导致受力时底座与钩身的过渡位置产生附加弯矩；固定螺栓的预紧力要符合对应规格螺栓的扭矩要求，不能过紧导致底座被压变形，也不能过松导致挂载时构件出现晃动。设计这类构件的时候，首先要明确额定承载的载荷范围，根据载荷大小倒推钩身的截面直径，钩身弯曲段的曲率半径不能过小，否则会大幅降低构件的抗弯折能力，过渡圆角的半径至少要达到钩身截面直径的0.8倍以上，才能有效分散应力。安装孔的中心到钩身受力点的力臂长度需要严格控制，力臂过长会导致安装螺栓承受的剪切力成倍增加，力臂过短则会导致挂载的物件与安装面之间的间隙不足，出现挂装干涉的问题。实际生产中这类构件多采用锻造或者精密铸造工艺成型，成型后再做表面抛光或者防锈处理，部分使用场景有防腐要求的还会做镀锌或者喷塑处理，三维建模过程中需要重点关注过渡曲面的连续性，不能出现曲面折痕，否则后续生成的加工刀路会出现接刀痕，既影响构件的外观质感，也会在折痕位置产生应力集中点，降低构件的实际使用寿命。建模时安装孔的沉头深度需要匹配对应标准螺栓的头部尺寸，保证螺栓安装后完全沉入沉孔内，底座的底面要做完全平面处理，不能有拔模斜度，否则安装时会出现贴合不严的问题。钩身的轴线与安装底座平面的夹角经过优化，挂载后重物的重心垂线会落在安装孔的中心范围内，避免长期挂载后构件出现歪斜，导致固定螺栓承受额外的侧向力。在做结构强度校核的时候，需要重点验算三个位置的应力值，分别是钩身弯曲段的内侧应力、钩身与底座过渡位置的复合应力、安装孔孔壁的挤压应力，三个位置的安全系数都要达到使用场景的要求，比如用于工业生产场景的构件安全系数建议不低于4倍，用于普通民用场景的也不能低于2.5倍。这类挂钩在日常维护时，需要定期检查过渡位置是否出现裂纹、安装螺栓是否出现松动，一旦发现钩身出现可见形变就要及时更换，不能继续超载使用，避免出现重物坠落的安全事故。
