搭载CJMCU控制板的微型四旋翼飞行器结构

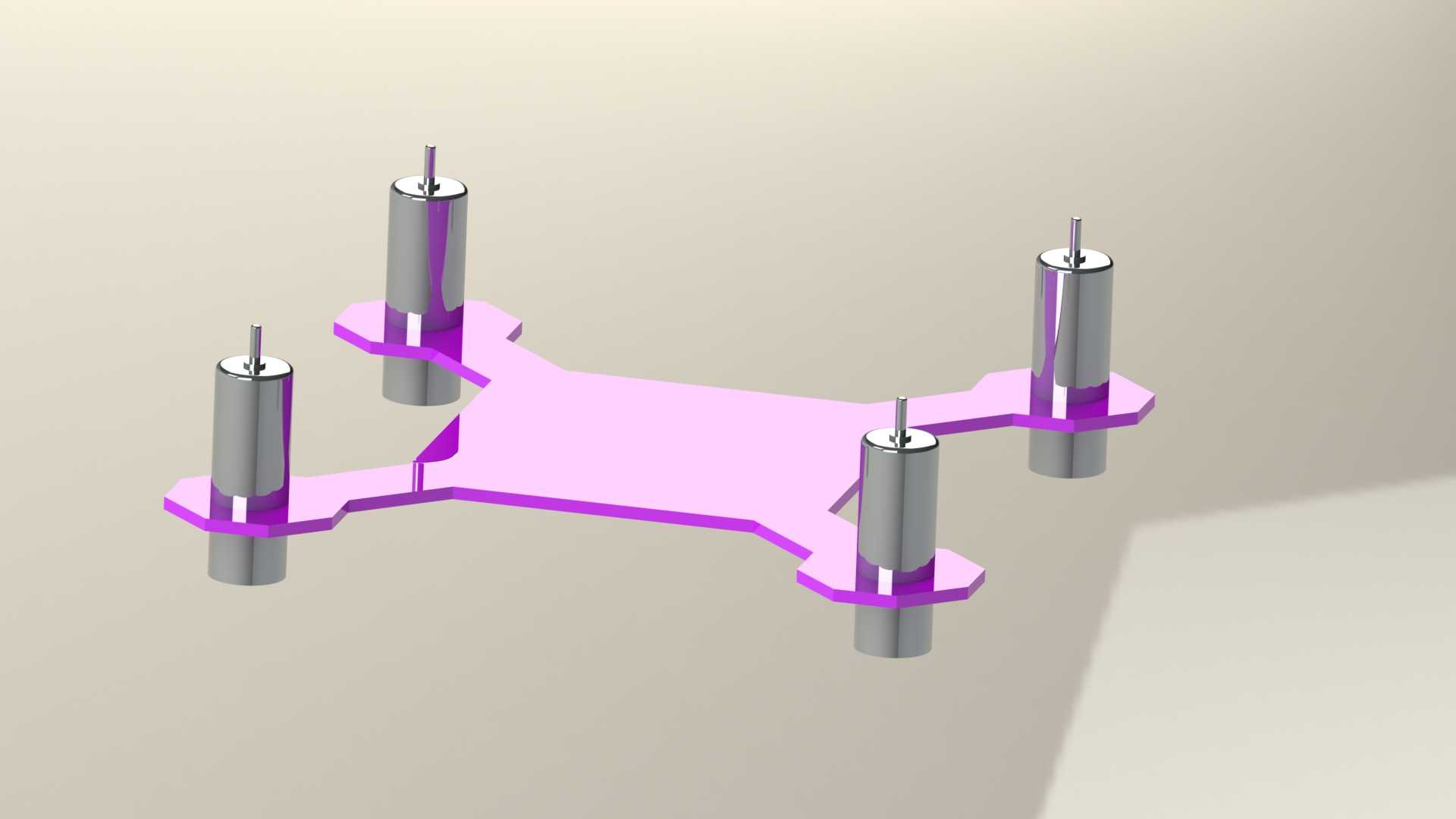

这款微型四旋翼的机架采用对称X型布局设计，四个旋翼支臂从中心主板安装位向四个对角方向等角度延伸，支臂末端预留了标准的动力单元安装座，可直接适配微型有刷电机的安装尺寸，安装座的同轴度公差控制在0.1mm以内，避免电机安装偏斜带来的动平衡问题。中心区域的安装平面专门针对CJMCU飞控板做了安装孔位匹配，孔位间距完全贴合该款飞控板的固定孔尺寸，飞控安装位下方预留了2mm的走线间隙，方便电源、电机信号线路的布设，避免线路挤压造成的接触不良问题。

从实际应用场景来看，这类微型四旋翼主要面向室内小空间的清洁巡检作业，相较于大尺寸航拍无人机，它的整体对角线轴距控制在120mm以内，能够在狭窄的设备间隙、家居柜体缝隙、办公工位下方等常规无人机无法进入的区域穿行，完成浮尘吹扫、微小异物排查的作业任务。支臂末端的旋翼安装位高度比中心机架平面高出3mm，搭配微型螺旋桨后，桨叶旋转平面与机架平面保持足够的安全间隙，不会出现桨叶擦碰机架的问题，同时支臂边缘做了15度的倒角处理，既降低了飞行过程中的空气阻力，也能在轻微碰撞时减少结构应力集中，避免支臂断裂。

设计过程中优先考虑了轻量化需求，机架主体采用薄壁结构设计，整体壁厚控制在1.2mm，在支臂与中心板的连接位置做了局部加厚的加强筋处理，加强筋宽度2mm，从中心板边缘一直延伸到支臂三分之二的位置，既保证了结构强度，又不会额外增加过多重量。动力单元的安装座采用沉孔设计，电机装入后端面与安装座表面齐平，电机引线可以从支臂内部的走线槽直接引到中心飞控位置，走线槽深度1mm，宽度1.5mm，刚好可以容纳两根电机引线，避免线路外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性。

安装边界方面，飞控板安装位的四周预留了3mm的操作空间，方便飞控的插拔与接线操作，电池安装位设计在中心板的下方位置，采用卡扣式固定结构，可适配容量300mAh的微型锂电池，卡扣的卡合量控制在0.8mm，既可以保证飞行过程中电池不会脱落，也能方便快速更换电池。四个旋翼的旋转平面之间保持完全的水平共面，相邻旋翼的旋转方向相反，抵消自旋力矩，飞控安装位的中心与整机的重心位置完全重合，减少飞控的姿态校准难度，提升飞行过程中的姿态响应速度。

在实际作业场景中，这款微型四旋翼可以搭载微型吹扫模块，在穿行狭窄空间的过程中，利用旋翼产生的下行气流对缝隙内的浮尘进行清理，也可以搭载微型摄像头模块完成狭小空间的目视检查。机架的材质选用韧性较好的工程塑料，在发生轻微碰撞时可以产生一定的弹性形变，吸收碰撞能量，不会出现硬脆断裂的问题，支臂末端的电机安装位做了防滑纹路设计，电机装入后配合少量胶水即可完成牢固固定，不需要额外的螺丝固定，进一步降低整机重量。整机的起飞重量控制在25g以内，属于微型飞行器范畴，飞行过程中噪音极低，不会对周边环境造成干扰，适合在办公场所、家居环境等对噪音敏感的区域使用。

结构设计上充分考虑了装配的便捷性，整个机架为一体化结构，不需要额外的拼接组装，拿到零件后只需要将四个电机压入对应的安装座，布设好线路，固定好飞控与电池即可完成整机的装配，装配过程不需要复杂的工装夹具，普通爱好者也可以在十分钟内完成整机组装。支臂的长度经过反复测算，既保证了桨叶之间有足够的安全间隙，不会出现桨叶打架的问题，又尽可能压缩了整机尺寸，提升狭小空间的通过能力，桨尖之间的最小间隙控制在8mm，即使在飞行过程中出现轻微的姿态晃动，也不会发生相邻桨叶碰撞的问题。
