小型竞速四旋翼穿越机结构设计

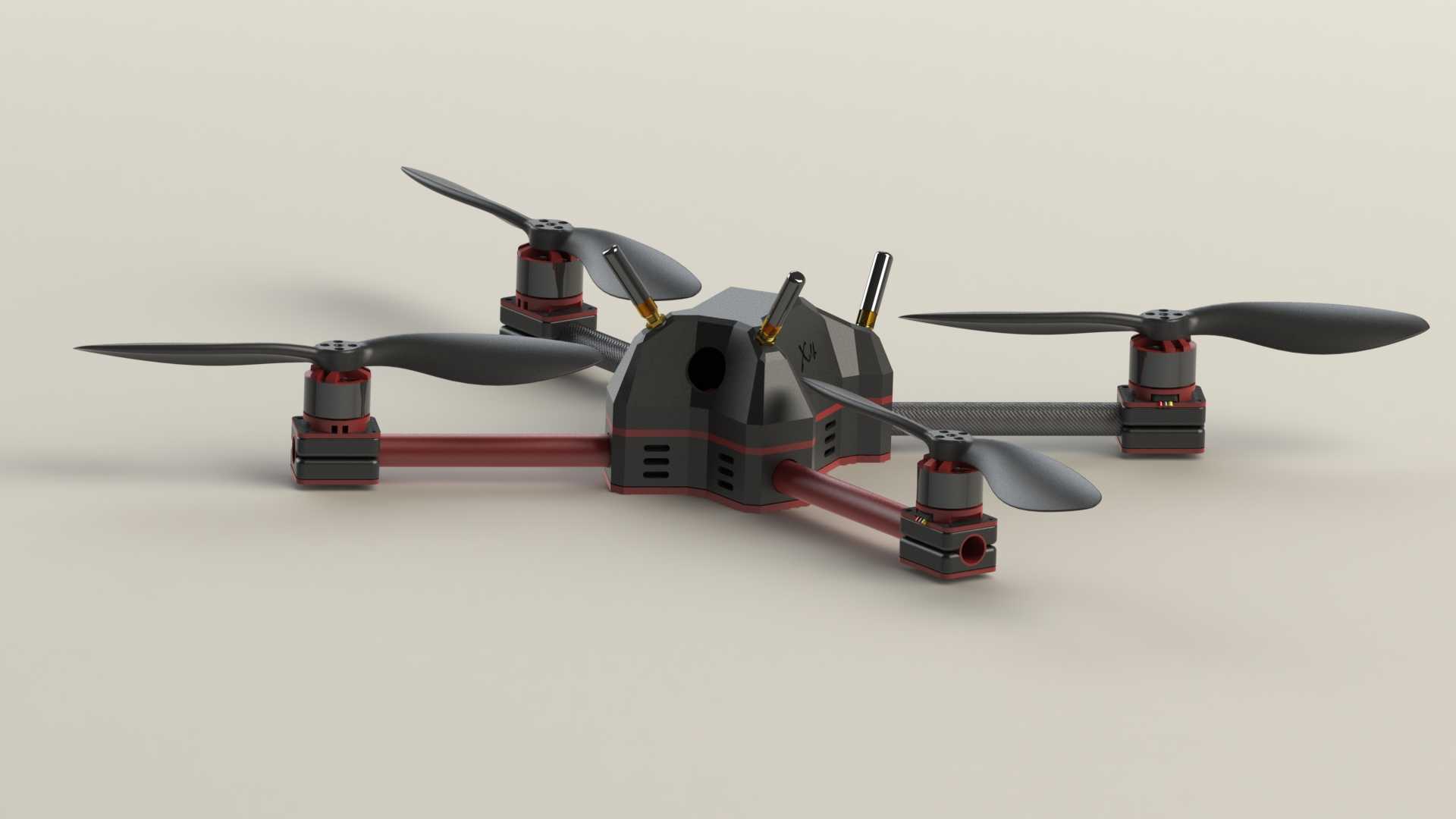

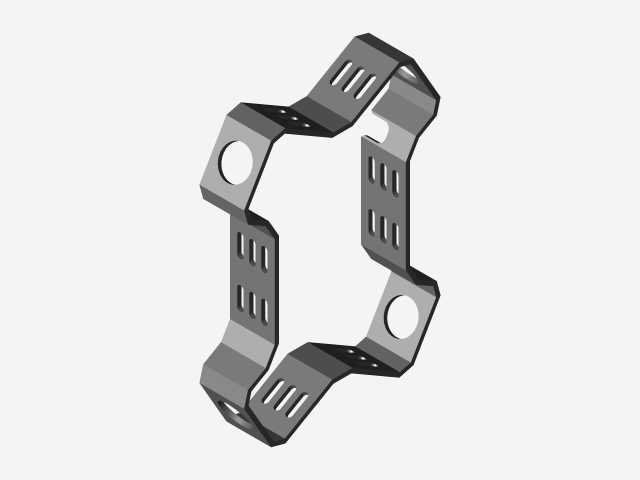

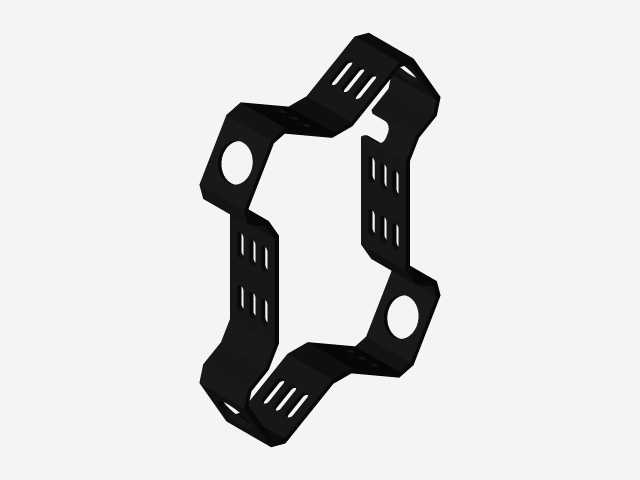

　　这款四旋翼飞行器的结构设计围绕低空竞速、小范围灵活作业的核心需求展开，机臂采用分体式快拆布局，核心承载框架选用碳纤维复合板材拼接成型，在保证结构抗扭刚度的前提下尽可能压缩整机自重，适配高推重比的动力配置需求。从实际应用场景来看，这类小型四旋翼可适配室内外竞速赛事、狭小空间巡检、低空近距航拍等多种场景，结构设计上充分考虑了不同场景下的碰撞防护需求，机臂末端的动力安装座预留了缓冲间隙，轻微磕碰时可通过机臂的微小形变吸收冲击能量，避免核心受力框架出现不可逆的结构损伤。动力单元的安装位采用同轴定位设计，每个电机座的安装孔位严格匹配常用无刷电机的安装孔距，安装面做了0.2mm的下沉台阶设计，可保证电机安装后轴线与机臂平面保持垂直，

　　避免因安装倾斜导致的动力输出偏斜，降低飞行过程中的姿态修正功耗。机身核心舱体采用分层布局，上层预留飞控、接收机的安装空间，安装柱的孔位兼容主流飞控的安装尺寸，舱体内壁预留了走线槽位，可将电调信号线、电源线规整收纳在舱体内部，避免飞行过程中线路外露被螺旋桨剐蹭。电池安装位设置在机身重心位置的下方，采用绑带固定的结构形式，可适配不同容量的锂聚合物电池，同时可通过调整电池的前后位置微调整机重心，保证飞行过程中俯仰轴的配平精度。机臂与中心框架的连接部位采用嵌入式榫卯结构配合锁紧螺丝固定，相比单纯的螺丝锁紧结构，榫卯结构可承担大部分的剪切力，降低螺丝的受力负荷，在高速飞行产生剧烈振动的工况下，可有效避免连接部位松动。螺旋桨采用快拆式桨座设计，

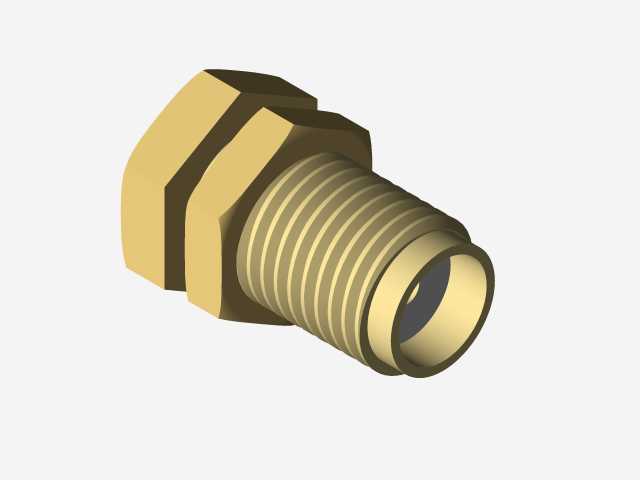

　　可快速更换不同螺距的螺旋桨，适配不同的动力输出需求，桨尖与机臂末端预留了足够的安全间隙，大油门工况下桨叶形变也不会触碰机臂结构。整机的外形尺寸控制在220mm轴距标准范围内，可适配常规的穿越机收纳包，外出携带时无需拆解整机结构。天线安装位设置在机身前端的凸起结构上，两根图传、接收天线呈倾斜角度布置，可最大程度减少机身结构对信号的遮挡，保证复杂飞行环境下的信号传输稳定性。机身外壳采用轻量化的尼龙材质打印成型，外壳表面做了通风开槽设计，可引导飞行过程中的迎面气流进入舱体内部，带走飞控、电调工作产生的热量，避免长时间大油门飞行时电子设备出现过热保护。起落部位没有设置额外的起落架结构，直接利用机臂下方的凸起结构作为着陆支撑，

　　可进一步降低整机自重，同时减少飞行过程中的风阻，着陆接触点的位置经过重心配平计算，降落时可保证四个接触点同时受力，避免侧翻。从安装边界来看，整机所有外露部件均未超出螺旋桨的旋转直径范围，穿越狭窄空间时可避免结构磕碰，中心框架的底部预留了通用的相机安装孔位，可适配小型运动相机的安装需求，安装后相机镜头视野不会被机臂、螺旋桨遮挡。结构设计过程中对所有受力部位做了有限元受力校核，机臂的壁厚、连接部位的加强筋厚度均经过反复优化，在100g的整机自重下可承受最大5G的机动过载，满足高速竞速飞行时的结构强度需求。
