多槽带安装孔汽车传动滑轮三维设计

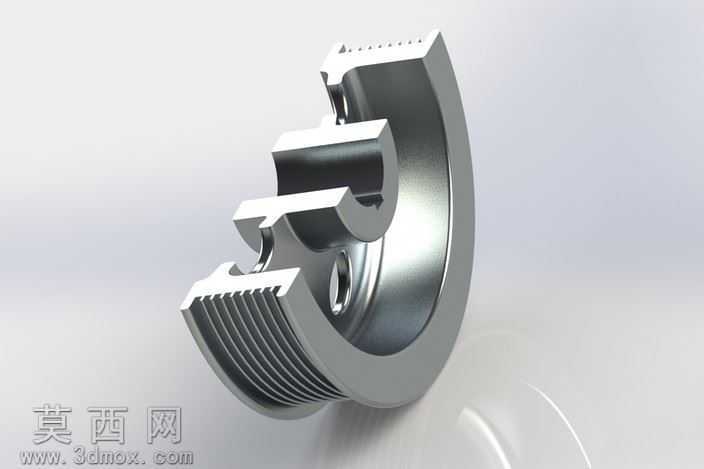

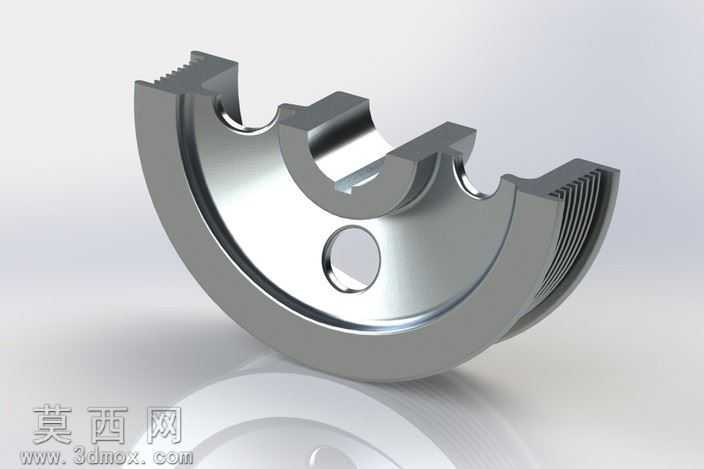

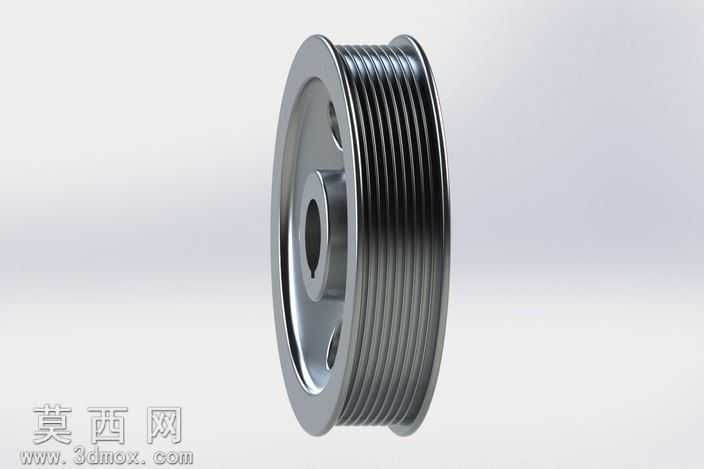

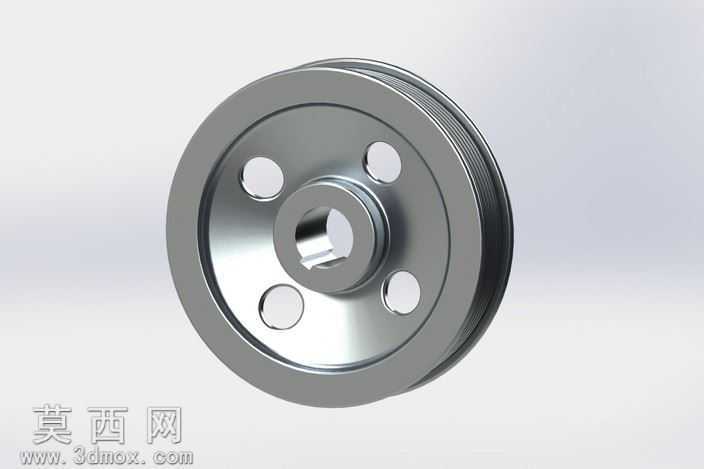

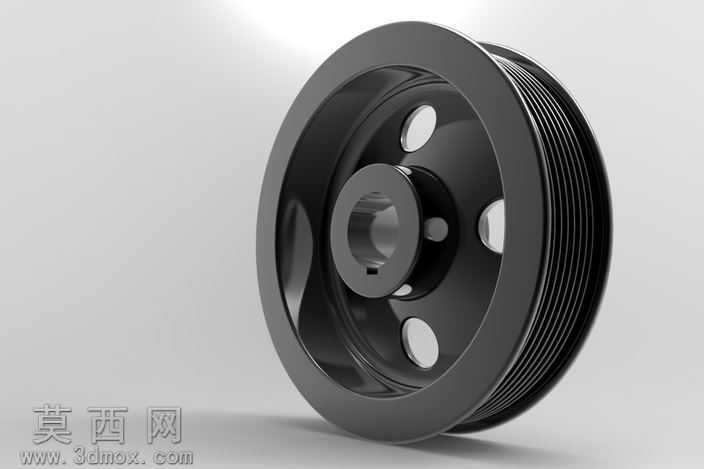

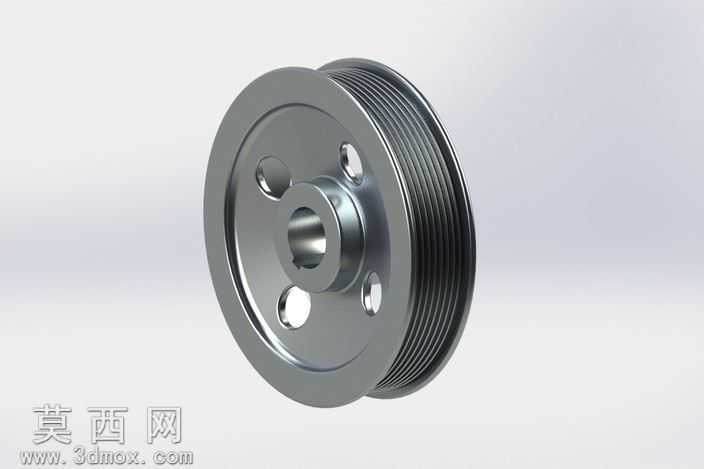

该滑轮模型采用三维参数化建模方式完成整体构建，建模过程中优先保证结构尺寸的工程合理性，先以旋转凸台特征生成滑轮的基体轮廓，精准控制轮缘多楔带槽的槽型角度、槽深与槽间距参数，确保槽型截面符合多楔带传动的啮合标准，避免传动过程中出现带体滑移、偏磨的问题。轮毂部分采用阶梯轴孔设计，中心设置适配传动轴的安装通孔，孔壁预留键槽安装位，可实现与动力轴的周向固定，保证扭矩传递的稳定性。轮辐区域采用轻量化设计，均匀分布四个圆形减重通孔，在不降低整体结构强度的前提下有效减少零件自重，降低传动过程中的转动惯量，提升传动响应效率。模型表面通过渲染处理还原金属材质质感，轮槽工作面做哑光金属质感处理，模拟实际加工后的磨削表面状态，轮毂端面与轮缘外侧面做轻微金属光泽渲染，还原钢制零件经机加工后的表面效果，整体光影过渡自然，清晰展现各部分结构的衔接关系。设计过程中重点校核了轮缘厚度、轮辐宽度与轮毂长度的比例关系，保证零件在高速传动工况下的结构强度，避免运转过程中出现轮体变形、开裂的问题，同时各安装孔的位置度公差在建模时做了约束设置，确保实际加工时的装配精度，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为机械设计教学、五金配件选型的参考模型，整体结构简洁实用，符合通用机械传动配件的设计规范，适配多楔带传动场景的使用需求。
