汽车油路用弯接式金属注射管结构

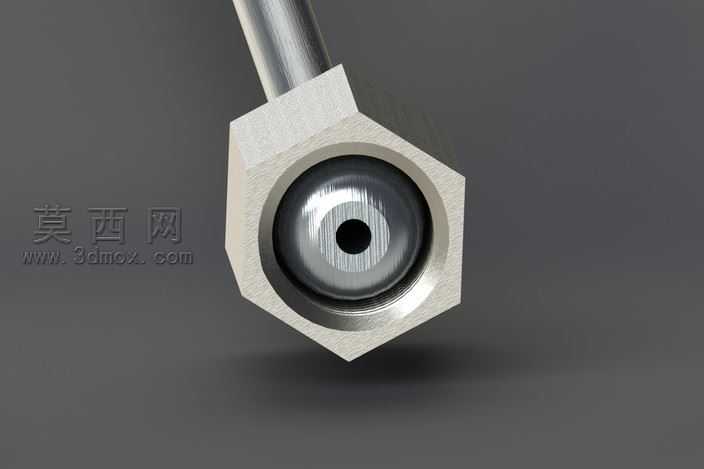

该注射管三维模型采用参数化建模方式构建，整体围绕流体输送的实用功能展开结构设计，建模过程中先以基准轴定位弯管的走向路径，通过扫掠命令生成等壁厚的金属弯管主体，弯管的弯折弧度经过曲率校验，避免管路弯折处出现流道截面收缩的问题，保障流体输送过程的顺畅性。端部的六角连接结构采用拉伸加倒角的方式建模，六角的对边尺寸符合通用紧固件的操作标准，方便使用常规扳手完成安装锁紧操作，连接端内部的螺纹结构通过螺旋线扫掠生成精准牙型，螺纹的螺距、牙深参数匹配通用管路连接标准，可实现与对应接口的紧密旋合，杜绝使用过程中出现流体渗漏的问题。前端的注射端头采用锥面过渡设计，端头的出液小孔通过同轴定位拉伸切除生成，锥面结构可提升端头与对接部位的贴合紧密性，精准控制流体的输出路径。材质设置上，弯管主体赋予抛光金属材质，调整材质的反射参数模拟不锈钢管材的冷亮金属质感，六角连接部位赋予哑光金属材质，区分不同加工面的质感差异，端头的锥面部位设置细微的粗糙度参数，还原机加工端面的真实触感。渲染阶段采用三点布光方案，主光源从侧上方投射突出金属部件的轮廓高光，辅助光源补全暗部细节避免结构阴影过重，背景采用低饱和度中性灰突出模型主体，通过景深效果弱化背景干扰，让注射管的结构细节清晰呈现。设计过程中充分考虑部件的实际装配需求，各结构段的尺寸预留了合理的装配公差，弯管的整体长度、弯折角度适配狭小空间内的管路排布需求，既满足流体输送的功能要求，也兼顾了安装操作的便捷性，整体结构简洁实用，没有冗余的设计元素，每一处结构都服务于管路连接、流体输送的核心功能。
