层叠式方形压合模具结构组件

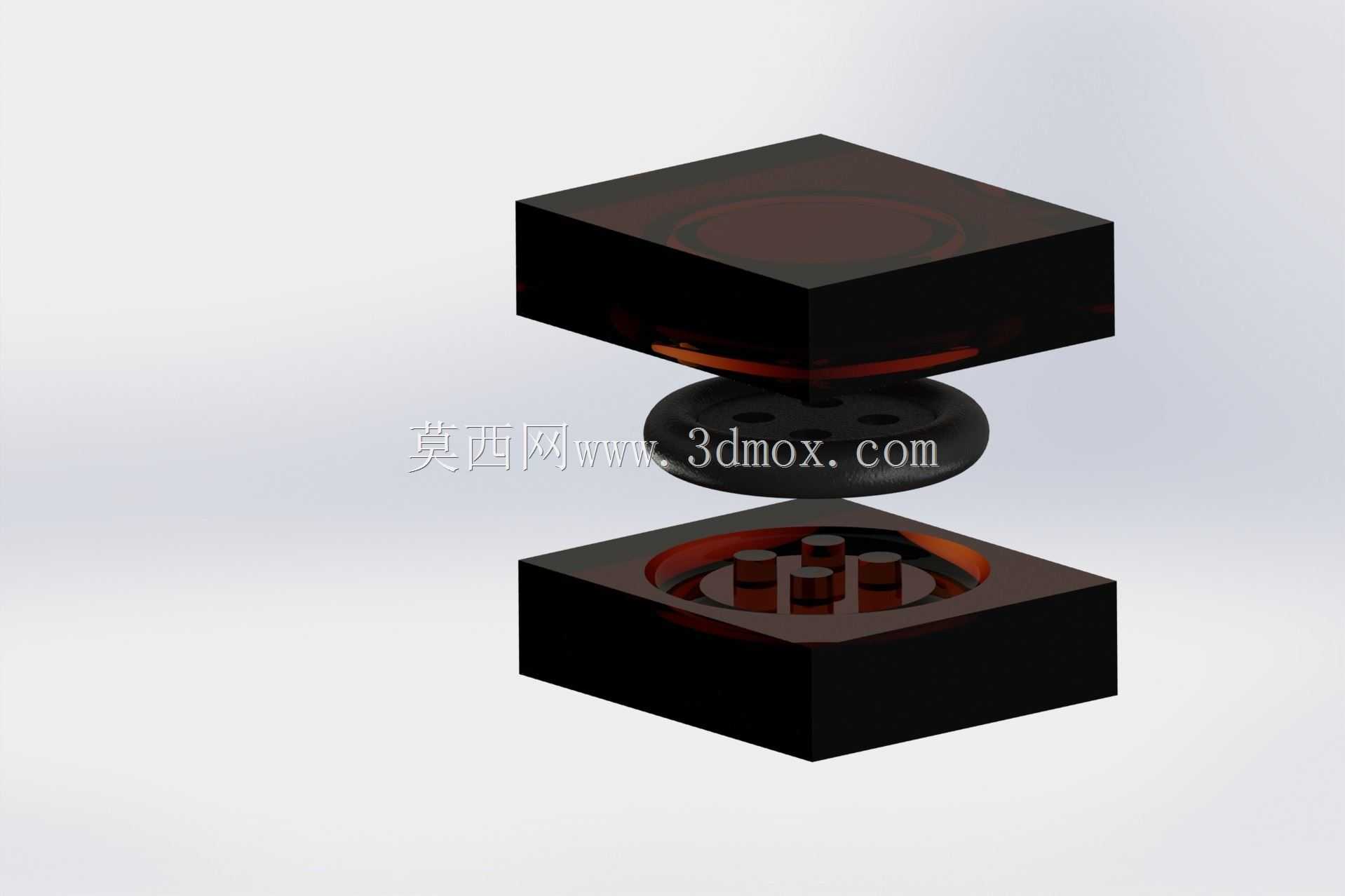

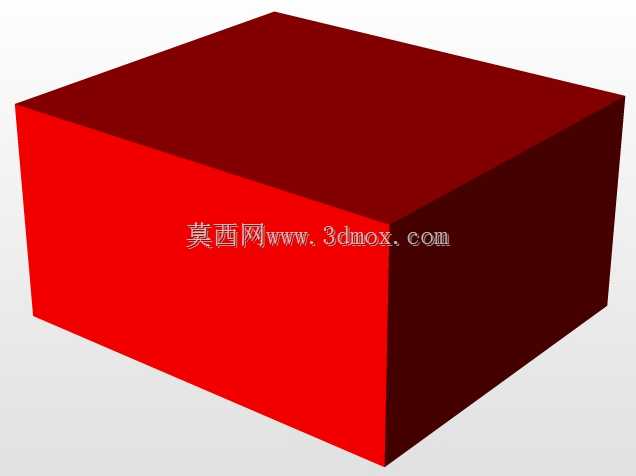

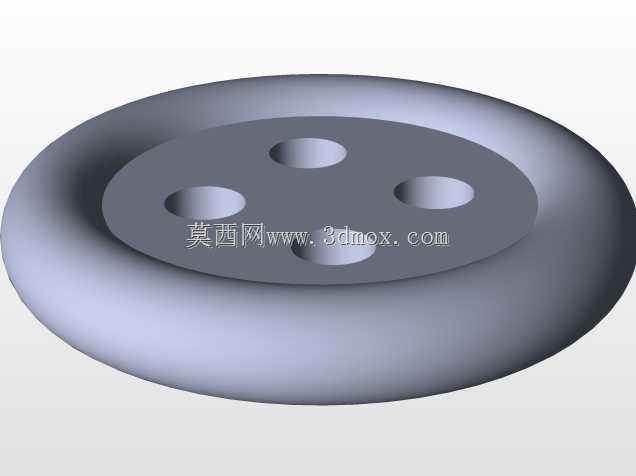

这套层叠式方形压合结构组件，主要应用于小尺寸热固性塑胶件、软质硅胶密封件的模压成型工序，常见于消费电子小型密封配件、精密仪器缓冲垫片的生产场景中。整套结构采用上下对称的方形模座布局，中间设置带排气槽的环形承压垫块，合模时可通过垫块的形变补偿控制模腔压力，避免成型件出现飞边、缺料等常见缺陷。上下模座的型腔区域做了下沉式设计，边缘预留0.12mm的合模贴合止口，合模过程中止口先完成导向定位，再带动模仁进入合模行程，可有效降低合模错位的概率，适配普通立式液压机的安装接口，模座整体外形为规整立方体，安装时可直接固定在压机工作台的标准T型槽位上，无需额外定制转接工装。中间的环形垫块除了承压传力的作用，表面均匀分布的四个径向通孔为排气通道，模压过程中型腔内的空气可通过这些通道快速排出，避免成型件内部产生气泡、局部缺胶的问题。下模型腔内部设置的四个圆柱凸台，对应成型件的安装孔位，凸台根部做了R0.2的圆角过渡，既可以减少成型件孔位处的应力集中，也能降低模仁此处的应力集中，延长模具使用寿命。设计过程中优先考虑了加工便利性，上下模座的外形尺寸统一，可在同一台数控铣床上完成一次装夹加工，减少二次装夹带来的形位公差；模腔表面的粗糙度要求控制在Ra0.8，既可以保证成型件的表面质量，也能降低脱模时的摩擦阻力，无需额外喷涂脱模剂即可完成顺利脱模。整套结构的合模行程控制在15mm以内，适配小吨位压机的开模行程参数，安装时上下模座的同轴度可通过模座边缘的基准边快速找正，大幅减少模具上机调试的时间。在实际生产场景中，这套结构可快速更换不同型腔的模仁镶件，无需更换整套模座，适配多品种小批量的精密塑胶件生产需求，有效降低模具的制造成本与换模调试时间。
