可3D打印分体式手锤结构设计

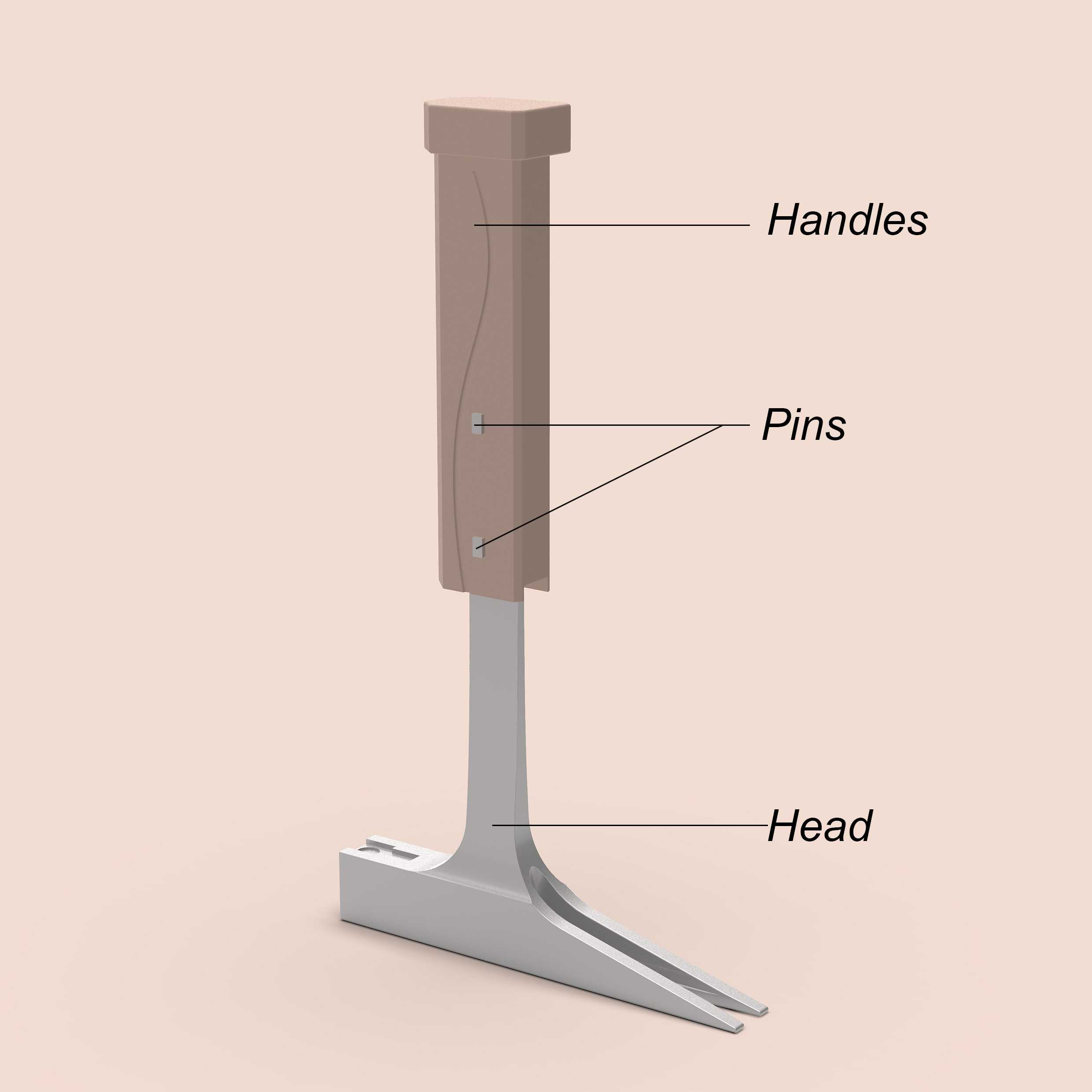

　　日常设备检修、小型零件装配、工位手工调校场景里，手锤是出现频率极高的手持作业工具，传统一体式手锤多为金属锻造成型，锤头与锤柄刚性连接，长期使用后容易出现锤柄松动、锤头崩边的问题，且不同作业场景需要更换不同重量的锤头时，往往需要整锤替换，携带与管理成本较高。这款分体式手锤在设计阶段就瞄准了3D打印快速制造的适配需求，将整体结构拆分为锤头、锤柄、锁销三个独立部件，既可以通过桌面级FDM设备打印非金属材质用于轻量作业、工位样板展示或者教学实训场景，也可以通过金属3D打印工艺制作高强度部件，满足实际检修、装配的作业强度要求。

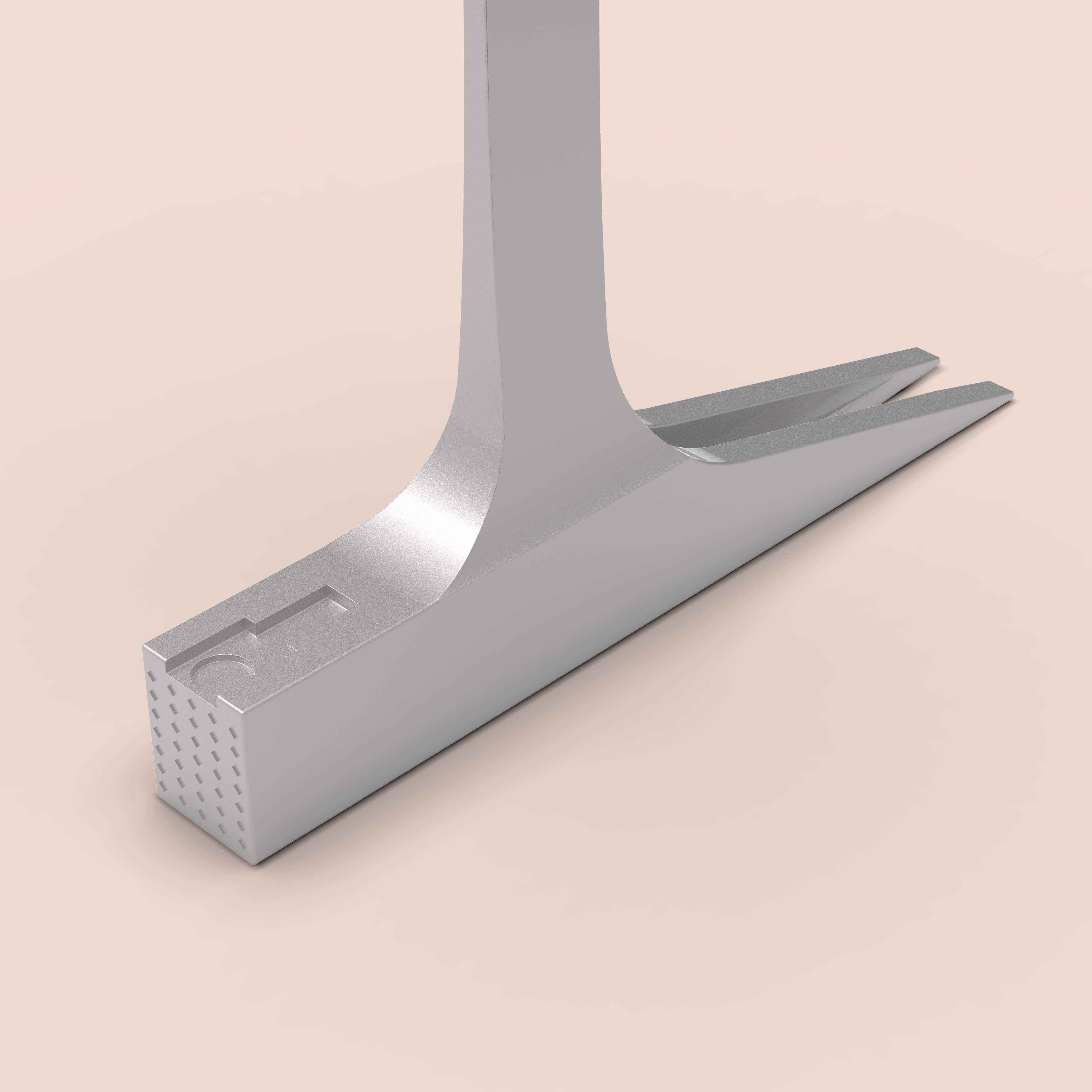

　　从功能特性来看，三个部件采用模块化拼接设计，锤头部分预留了与锤柄配合的安装槽，槽位公差按照3D打印的常规成型精度设置，无需二次粘接或者额外紧固件，依靠锁销穿过锤头与锤柄的对应销孔即可完成锁紧，装配后整体无松动间隙，作业时的力传递路径直接，不会出现分体结构常见的卸力问题。锤头的打击面做了小范围的平面倒角处理，避免打印过程中出现尖锐边缘的层间剥离问题，同时打击时的接触应力分布更均匀，不会因为应力集中导致锤头边角崩裂；锤头的非打击端做了圆弧过渡，既可以用来敲击薄壁零件避免局部凹陷，也能在狭小空间内完成轻量敲击作业，适配更多工位的使用需求。

　　锤柄部分采用符合人体工学的变截面设计，握持段做了防滑的纹理结构，打印时无需额外添加支撑即可成型，靠近锤头的位置做了直径收窄的应力释放槽，避免敲击时的冲击力直接传递到握持位置造成手部震感过强，长时间作业的疲劳度更低。锁销作为核心的连接锁紧部件，采用过盈配合设计，插入销孔后依靠自身的弹性变形完成自锁，不会因为反复敲击的震动出现松脱，拆卸时只需要用细杆从销孔另一端顶出即可完成锤头更换，用户可以根据不同作业需求更换不同重量、不同材质的锤头，比如需要轻敲精密零件时更换塑料材质锤头，需要敲击金属零件时更换金属打印锤头，无需更换整锤，大幅提升了工具的适配性。

　　从安装边界与尺寸适配来看，整锤的整体长度控制在常规手锤的280mm区间，锤头直径32mm，整体握持周长控制在90mm，符合成年人手部握持的舒适尺寸，所有部件的打印尺寸都可以适配常规桌面级3D打印机的200200200mm成型仓，无需拆分打印或者拼接，单次打印即可完成单个部件的制作。设计过程中针对3D打印的工艺特性做了多处优化，所有悬空位置的角度都控制在45度以上，打印时无需添加支撑结构，减少后期支撑去除的工作量，同时避免支撑残留影响装配精度；所有连接位置的公差都预留了0.2mm的间隙，适配PLA、ABS、PETG等常见3D打印材料的成型收缩率，打印完成后无需打磨即可直接装配。

　　在实际应用场景中，这款手锤既可以作为职业院校3D打印实训、机械装配实训的教学案例，让学生理解模块化设计、公差配合、工艺适配的核心逻辑，也可以作为小型维修工位的自制工具，根据实际作业需求快速打印替换损坏的部件，无需等待采购配件；在产品打样阶段，也可以快速打印出不同重量、不同握持尺寸的手锤样件，进行握持舒适度、敲击力反馈的人机工程测试，优化手锤的结构设计后再开模量产，大幅降低产品开发阶段的样件制作成本。相较于传统一体式手锤，这种分体可替换的设计也降低了工具的全生命周期使用成本，单个部件损坏后只需要重新打印对应部件即可继续使用，减少了材料浪费，符合小型工具轻量化、定制化的使用趋势。
