卵石造型户外便携运动相机结构设计

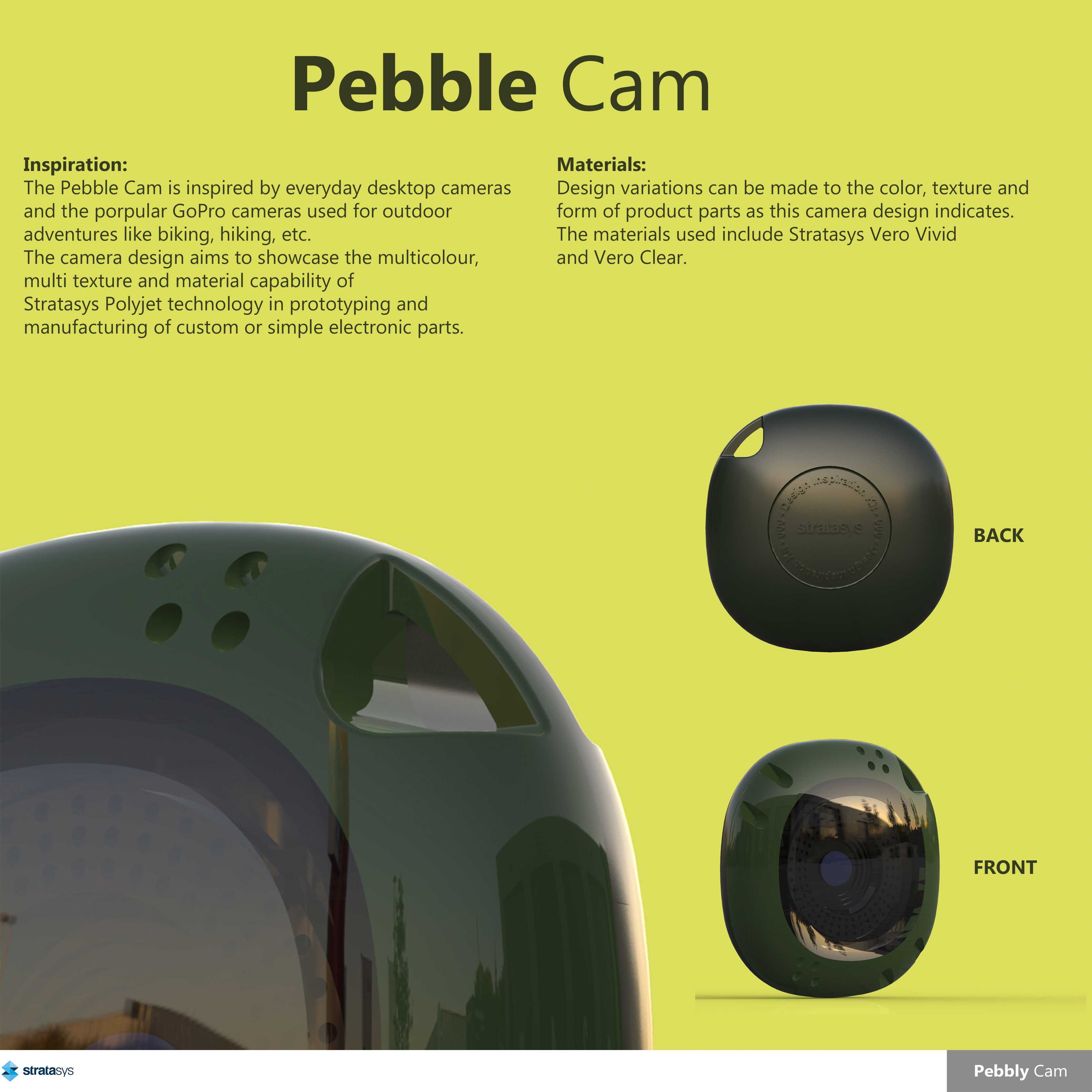

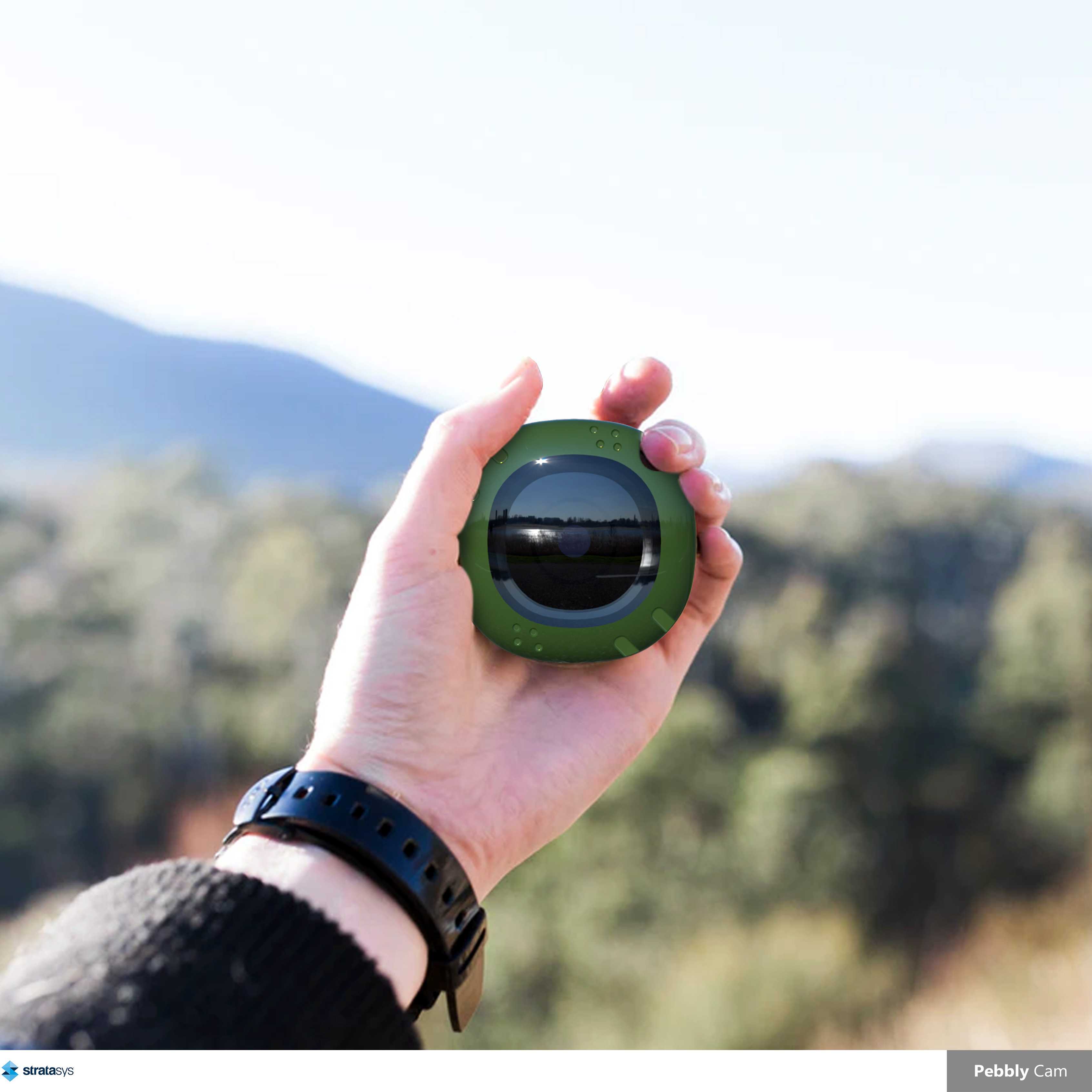

　　这款卵石造型的便携影像设备，核心瞄准户外轻量化记录场景，适配骑行、徒步、短途户外探险等非专业拍摄需求，区别于传统台式相机的固定使用属性，也兼顾了常规运动相机的挂载适配性，在结构设计上做了针对性的形态优化。从实际使用场景出发，设备整体采用圆润卵石轮廓，没有突出的尖锐棱角，在户外携带时不会剐蹭背包面料或衣物，握持时贴合手掌自然弧度，单手握持拍摄时的受力分布更均匀，长时间持握不会产生明显的硌手感，同时圆润外壳在发生意外跌落时，能通过曲面分散冲击力，降低外壳开裂、内部元器件移位的风险。设备正面配置大尺寸透明视窗，对应镜头与状态显示区域，视窗边缘做了内凹式限位结构，透明件与外壳装配时可通过周圈止口定位，无需额外打胶即可实现基础的密封配合，

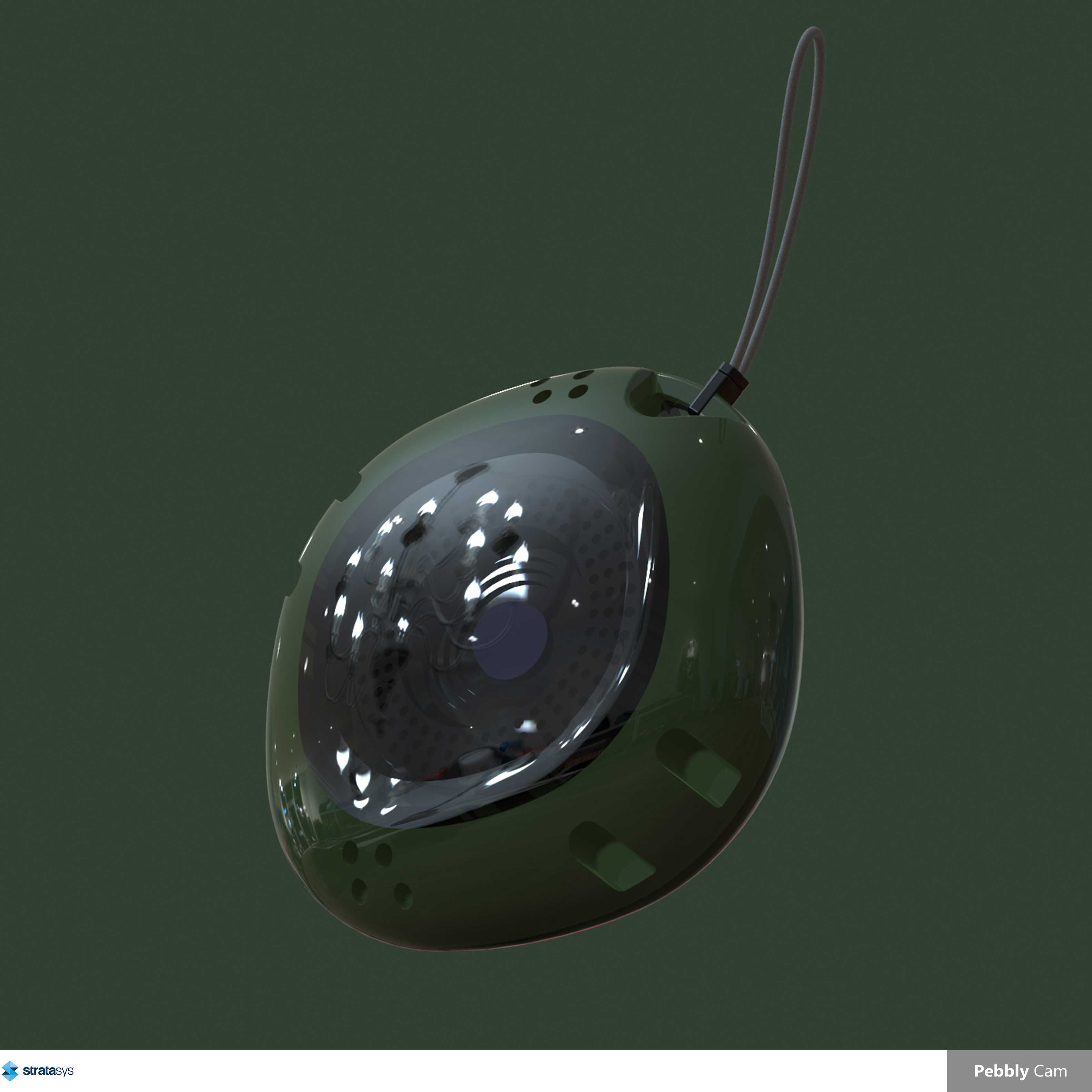

　　配合外壳接缝处的密封胶条，可满足日常户外使用的防泼溅需求，应对突发降雨、溪边溅水等场景无需额外防护套。外壳侧面集成一体化挂绳孔位，挂绳孔与外壳主体为同材质一体结构，避免了额外加装挂绳扣带来的结构松动风险，挂绳可穿过孔位形成腕带结构，骑行时套在手腕上可防止设备脱手，徒步时也可挂在背包肩带的挂点上，取用十分便捷。设备的外壳采用多材质组合设计，外层软质包覆层做了防滑纹理处理，纹理深度控制在0.3mm左右，既不会因为纹理过深积攒污垢，也能在手部出汗或者佩戴薄手套操作时提供足够的摩擦力，内层硬质支撑结构为内部的电路板、镜头模组、电池组件提供安装基准，所有内部元器件的安装柱位都做了加强筋处理，筋位厚度均匀控制在1.2mm，

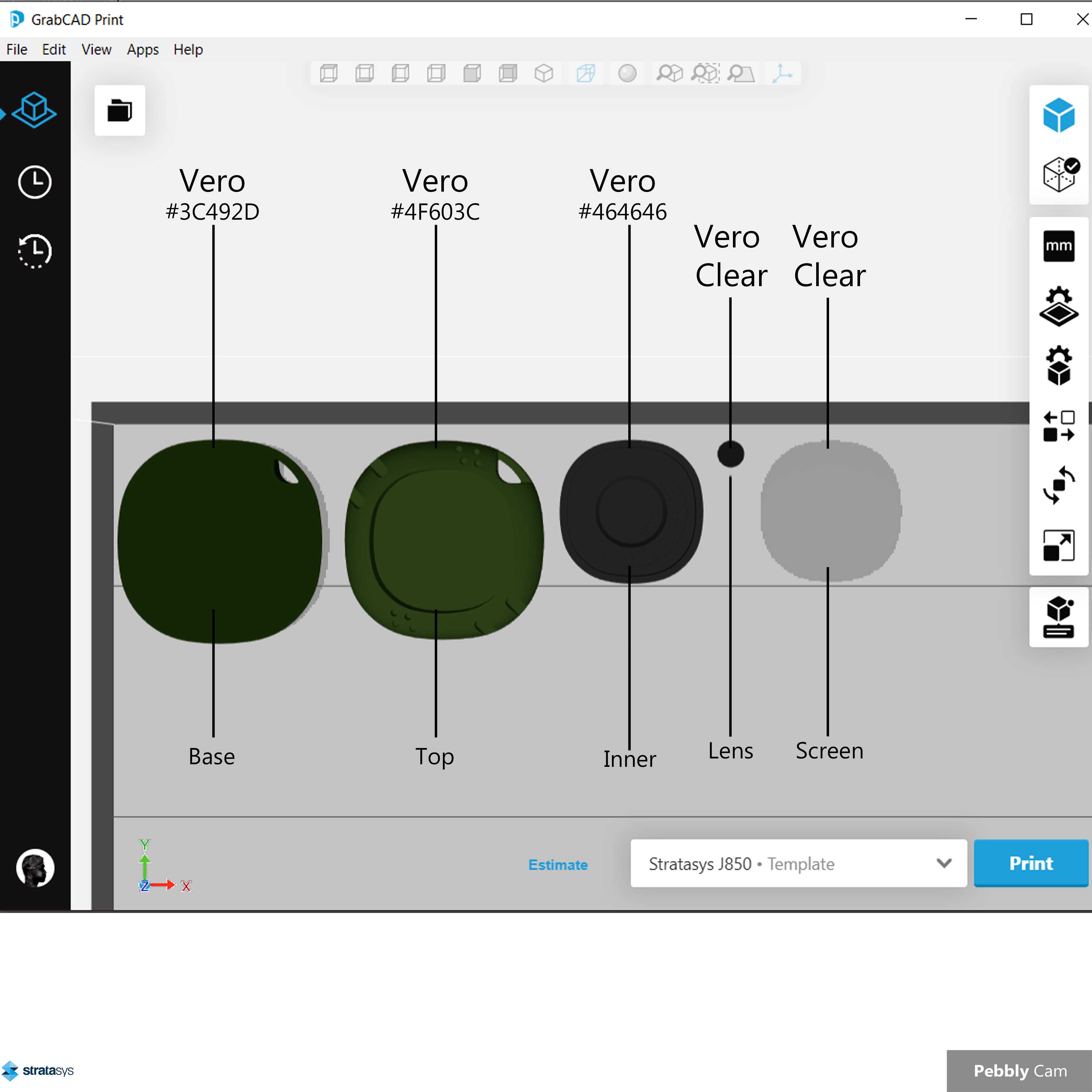

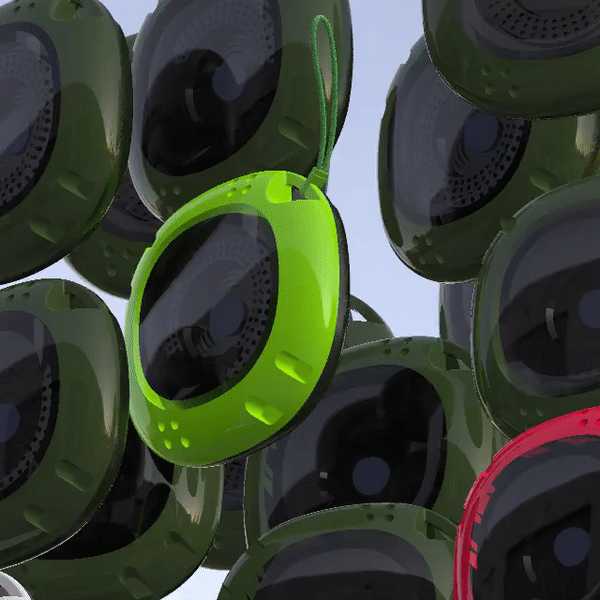

　　避免注塑成型时出现缩痕，同时在镜头模组对应的安装位置做了环形减震槽，可缓冲户外移动过程中产生的高频振动，避免画面出现抖动模糊。从安装边界来看，设备背部预留了通用运动相机挂载接口的安装位，接口位置做了内凹沉台，挂载时快拆板可完全嵌入沉台内，不会突出于设备背部，放置在平面上时可保持平稳，不会出现倾斜晃动，设备整体厚度控制在35mm以内，可轻松放入牛仔裤口袋或者小型随身包中，不会产生明显的异物感。设计过程中针对多色外观的实现做了结构适配，外壳的不同色区之间做了0.15mm的断差配合，采用多材质注塑工艺时可实现不同颜色、不同硬度材料的无缝结合，无需后续喷涂上色即可实现多彩外观效果，同时不同材质的收缩率差异在结构设计阶段就做了补偿，

　　避免不同材料结合处出现翘曲变形。设备的功能按键全部集成在顶部的弧形面上，按键凸起高度控制在1.8mm，按压行程为0.8mm，佩戴手套时也可准确触达按键，按键周边做了防水裙边结构，可防止水汽从按键缝隙进入设备内部。镜头视窗采用高透耐磨材料，表面做了硬化处理，可抵御户外使用时的砂石剐蹭，避免镜头视窗出现划痕影响成像质量，视窗与镜头模组之间预留了0.2mm的间隙，防止温度变化产生的形变挤压到镜头组件。在结构强度验证层面，外壳的边角位置做了局部加厚处理，加厚区域的壁厚从常规的2mm渐变到2.8mm，跌落时的受力点集中在加厚区域，可将冲击力传导至整个外壳结构，避免局部应力集中导致的破裂，内部电池仓的位置做了独立的限位筋，电池装入后不会在仓内晃动，同时电池仓盖采用滑锁式结构，配合密封胶圈可实现电池仓的独立密封，更换电池时不会影响设备其他区域的密封性能。这款设备的形态设计没有照搬现有运动相机的方正造型，而是通过卵石曲面的形态优化，在兼顾结构强度、密封性能、挂载适配性的前提下，提升了携带与握持的使用体验，多材质外壳的设计也为外观个性化提供了更多实现可能，适合面向大众户外休闲记录的使用需求，不需要复杂的专业操作即可完成日常户外场景的影像记录。
