阿尔法罗密欧双火花发动机连杆拓扑优化结构

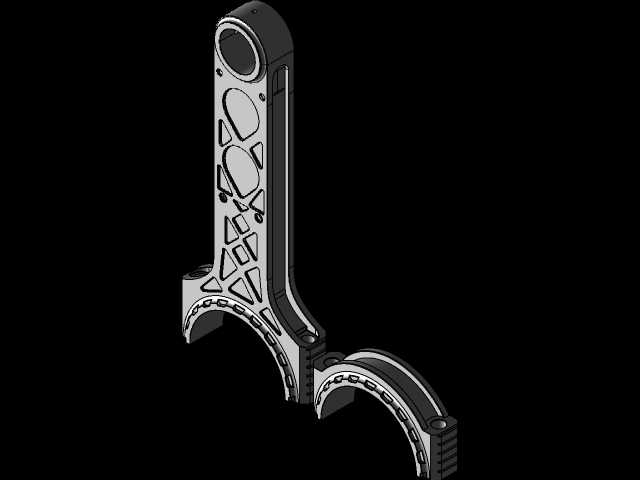

　　作为常年接触动力总成结构优化的机械工程师，拿到这套连杆结构的三维数模时，首先关注的是它在发动机整机里的安装匹配边界——这套连杆适配阿尔法罗密欧Twin Spark系列2.0升自然吸气机型，活塞端小头孔与活塞销的配合公差带、曲轴端大头孔与曲轴连杆轴颈的安装同轴度要求，都完全沿用原厂量产机型的尺寸基准，不需要改动活塞、曲轴的原有加工尺寸就能完成替换，这也是拓扑优化落地到售后替换件场景的核心前提，毕竟售后零部件的核心要求就是适配性，不能为了结构优化改动周边关联部件的安装接口。

　　这套连杆的核心功能是承接活塞往复运动的推力，将其转化为曲轴的旋转扭矩输出，原厂量产件采用模锻H型钢制结构，本身已经具备足够的疲劳强度，但在长期的售后市场调研里能发现，非洲等二手汽车流通量大的区域，维修场景里对零部件的轻量化、易加工性需求很高——大量欧洲淘汰的二手车型流入当地后，配件供应链不完善，传统锻钢件需要大型锻压设备才能生产，本地小工厂根本不具备加工条件，而这套拓扑优化后的结构，在保留H型截面核心受力结构的基础上，对杆身非主要承力区域做了材料去除，整体重量比原厂锻钢件降低122克，往复运动惯量的降低能直接减少曲轴运转的动平衡负荷，对高转速工况下的发动机响应提升有实际帮助。

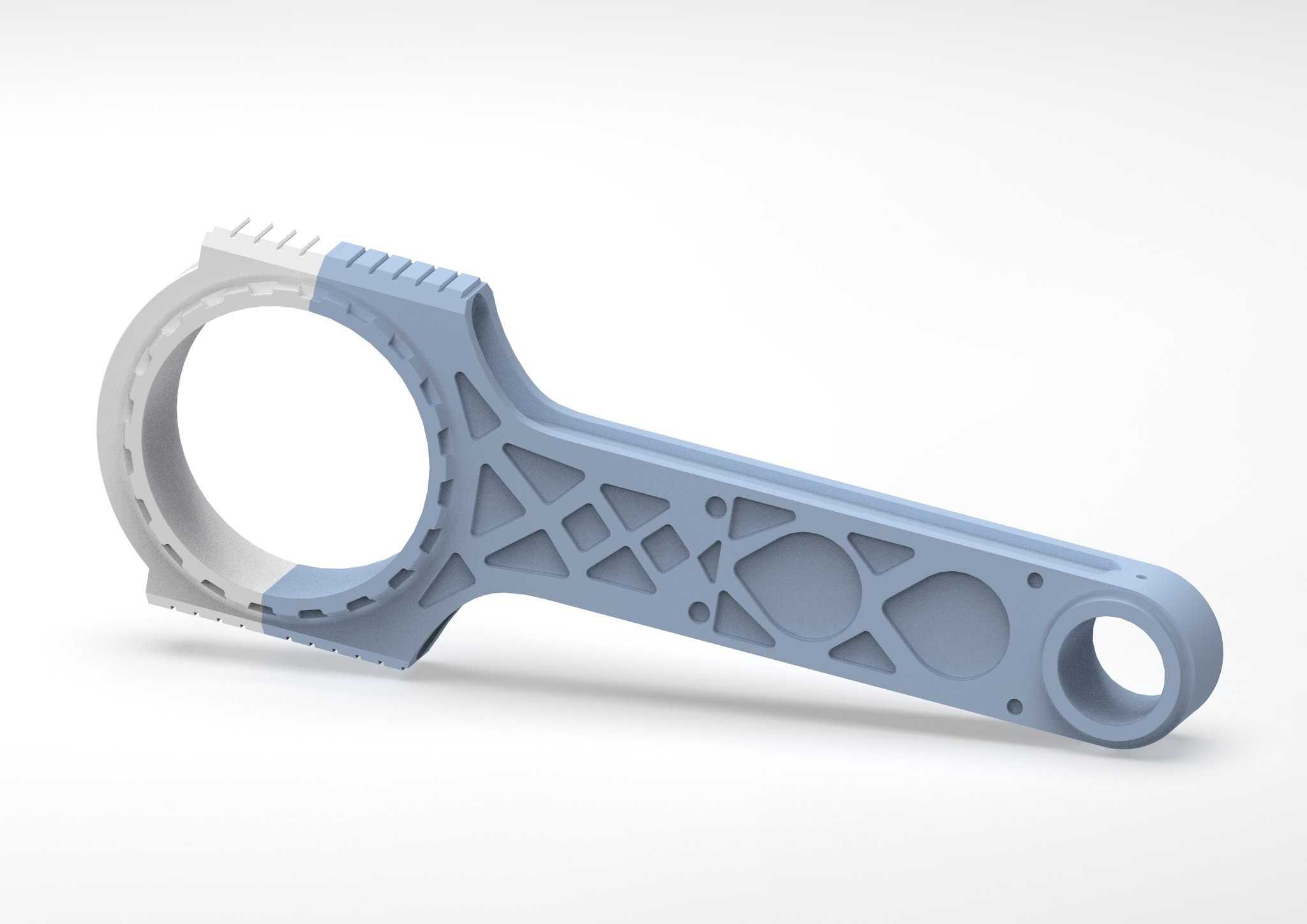

　　设计过程里没有盲目追求极致减重而破坏受力路径，杆身的加强筋走向完全贴合连杆工作时的应力分布线：做功冲程里活塞传递的爆发压力沿杆身斜向传递到大头两侧，拓扑优化生成的网格状加强筋正好顺着主应力迹线布置，既去掉了不受力的冗余材料，又没有削弱杆身的抗拉伸、抗弯曲疲劳强度，甚至在杆身与大小头过渡的圆角区域，还特意保留了比原厂件更厚的材料余量，避免应力集中导致的连杆断裂故障。外形上杆身的镂空结构做了圆弧过渡处理，没有尖锐棱角，既减少了加工时的应力残留，也能在运转时减少机油搅动的阻力。

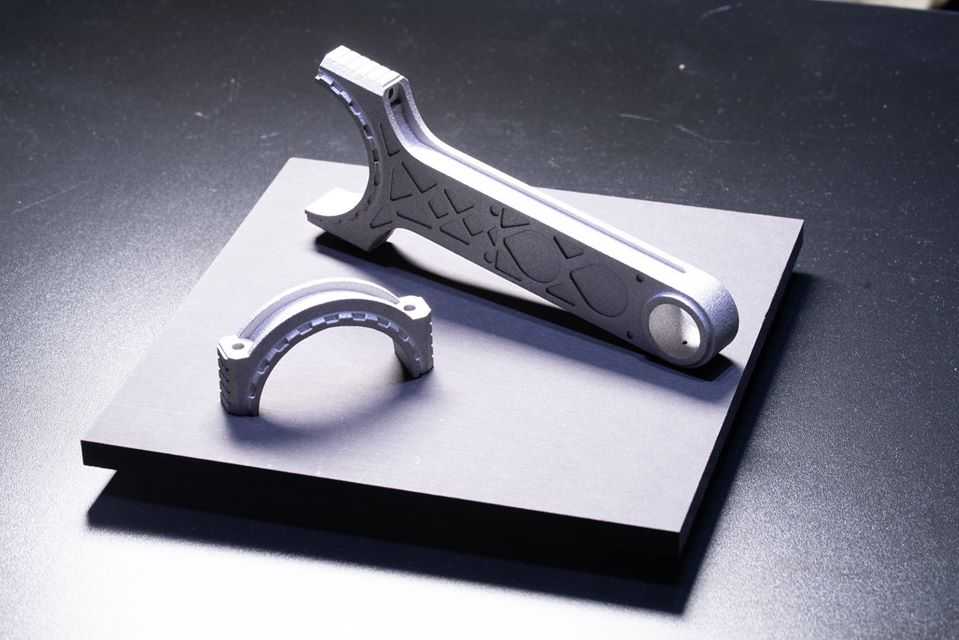

　　从生产落地的场景看，这套结构完全适配金属3D打印的加工工艺，不管是DMLS、SLS还是SLM工艺都能直接成型，不需要额外设计支撑结构，打印完成后只需要对大小头孔做精镗加工就能达到装配精度要求，本地的小型机加工车间配上金属3D打印设备就能批量生产，不需要依赖大型锻压生产线，完美匹配二手汽车后市场的本地化配件生产需求，解决了跨区域配件运输成本高、周期长的问题。同时优化后的结构因为减少了材料使用，单件生产成本比传统锻钢件更低，而且镂空结构在运转时能更好地让机油流过，带走杆身的热量，降低高负荷工况下连杆的热变形量，提升长期使用的可靠性。

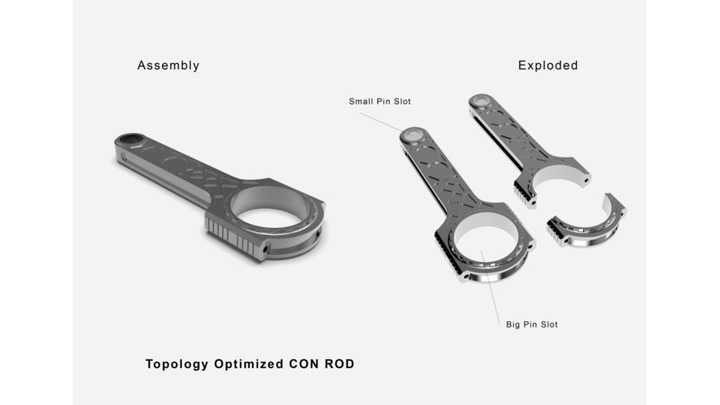

　　在安装边界的校核上，这套连杆的大头分体结构也沿用了原厂的斜切口设计，连杆盖的定位方式、螺栓孔的位置与尺寸完全和原厂件一致，维修时不需要更换连杆螺栓、轴瓦等标准配件，直接用原有维修工具就能完成拆装，不需要额外定制专用工装，对于售后维修场景来说，这一点直接决定了零件的可推广性——维修厂不需要额外投入成本就能完成替换，用户也不需要承担额外的配件更换费用。另外杆身的重量偏差控制在同组连杆2克以内，满足发动机多缸运转的动平衡要求，不会因为连杆重量差导致发动机运转抖动的问题。
