工业设备用长条式搭接连接构件

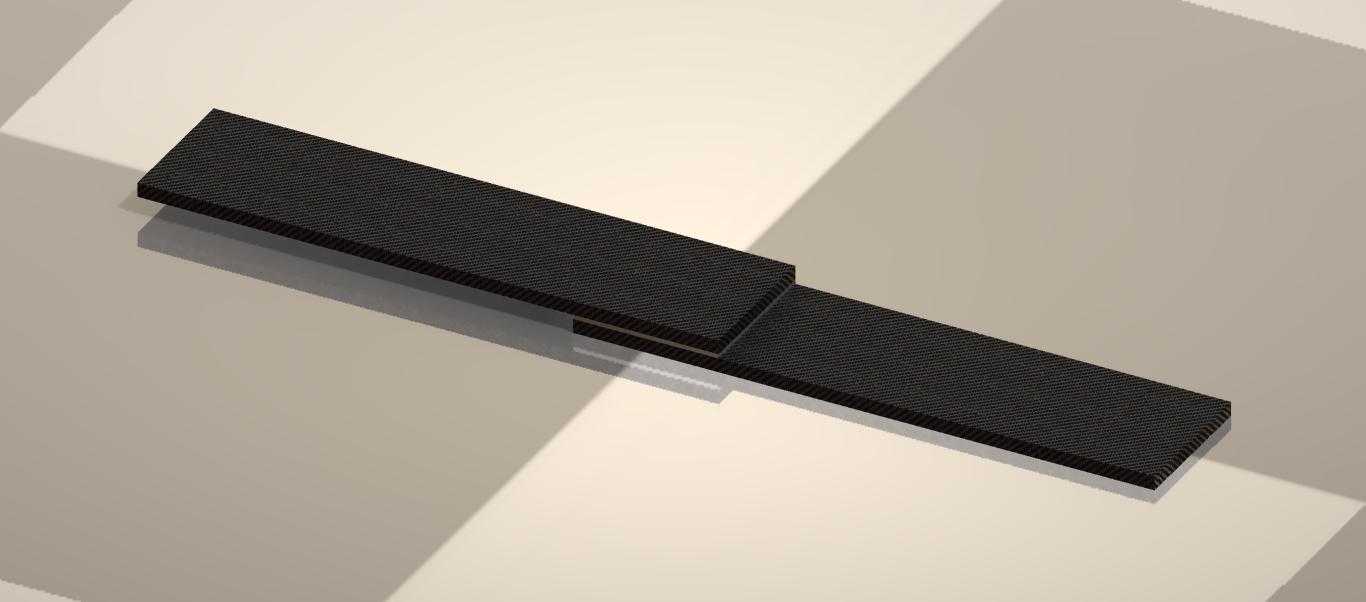

　　在各类非标设备框架搭建、工装治具拼接、轻型输送线侧边护板连接、小型设备外壳组装场景中，这类长条式搭接构件的使用频率远高于常规的角码、平接片，尤其适合两块同厚度板材需要在同一平面完成错位搭接、且要求连接后表面无凸起干涉的工况。不同于常规的对接式连接件需要在板材端面做精准的坡口或者定位止口，这类搭接构件采用上下错位的叠合结构，安装时不需要对两块待连接板的对接端面做高精度加工，只需要在板材对应位置开出适配构件嵌合的浅槽，就能完成两块板材的平面拼接，大幅降低现场装配的加工精度要求，尤其适合设备现场改造、临时工装快速搭建这类没有高精度加工条件的场景。从结构设计逻辑来看，构件整体采用等宽长条构型，主体分为两个厚度一致的叠合段，

　　两段之间的错位台阶高度恰好等于单块待连接板的厚度，当两段分别嵌入两块板材预先开出的嵌槽后，两块板材的拼接面可以完全处于同一水平面，不会出现常规搭接方式常见的台阶差，避免拼接位置出现积灰、卡滞物料的问题，在食品加工辅助工装、电子产线轻型导轨拼接这类对拼接面平整度有要求的场景中，这种结构能有效减少清洁死角，避免细小物料卡在拼接缝隙中。构件的主体截面采用矩形设计，两个叠合段的宽度完全一致，安装时嵌槽可以采用统一规格的铣刀加工，不需要针对不同段更换刀具，加工效率更高；同时构件表面做了细密的防滑纹理处理，当嵌槽与构件采用过盈配合安装时，纹理可以增大接触面的摩擦力，避免设备运行过程中因振动导致构件移位，

　　不需要额外加装定位销就能满足常规工况下的连接强度要求。从安装边界来看，构件的整体长度可以根据不同的搭接强度需求做适配调整，常规工况下搭接段的嵌合长度不小于构件宽度的1.5倍就能满足抗剪切要求，安装时不需要在板材表面打穿螺栓孔，所有连接结构都隐藏在板材内侧的嵌槽中，拼接完成后板材外表面完全平整，不会有螺栓头、连接件凸起影响外观或者剐蹭操作人员，在设备安全防护门的拼接、设备外罩板的组装场景中，这种隐藏式连接的结构能大幅提升设备外观的整洁度，同时消除外凸连接件带来的安全隐患。在实际选型应用中，这类搭接构件不适合大负载的承重结构连接，更多用于非主要受力的板材拼接、护板连接、轻型框架的辅助定位场景，设计建模时需要重点控制错位台阶的高度公差，

　　台阶高度的偏差需要控制在板材厚度公差的1/3以内，避免安装后出现拼接面高低差；同时两个叠合段的平行度需要严格控制，避免嵌入嵌槽后出现别卡、无法装配到位的问题。不同于需要螺栓紧固的连接件，这类过盈配合的搭接构件安装速度更快，单人就能完成板材拼接作业，不需要额外准备紧固件，在批量组装的小型设备生产线中，能有效缩短单台设备的装配工时。建模过程中，构件的棱边都做了微小的倒角处理，避免安装时锋利的棱边刮伤操作人员或者刮花板材表面的涂层，倒角尺寸控制在0.2mm左右，既不会影响构件与嵌槽的配合精度，又能去除加工毛刺，提升安装的顺畅度。
