密封式电源变压器安装外壳结构设计

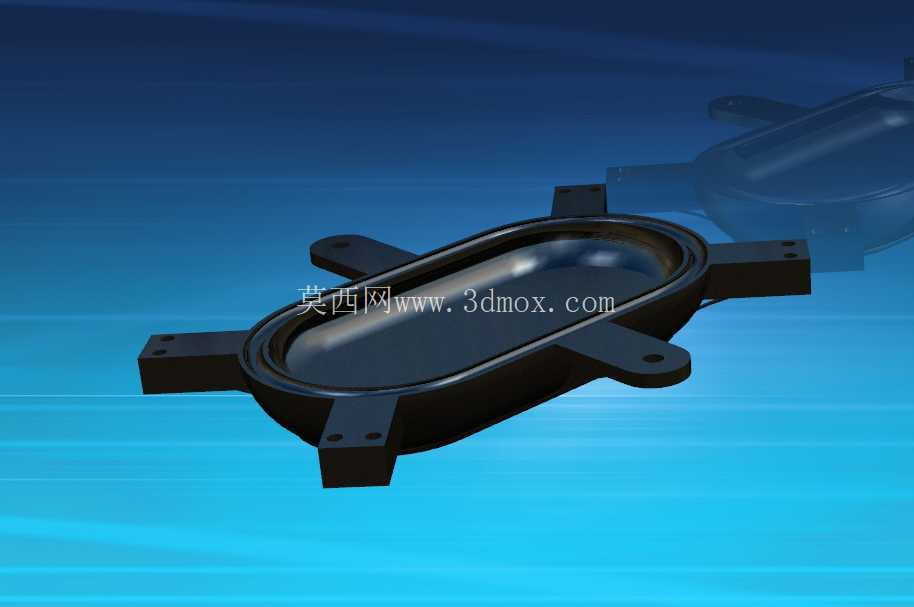

　　这款密封式壳体结构主要面向小功率电源变压器的封装防护场景，在低压配电终端、小型工控设备内置供电模块、户外小型信号采集装置供电单元中都有广泛适配空间。日常做结构选型时，这类带一体化安装支脚的密封壳体，能直接解决变压器裸装时的绝缘防护、安装定位、防尘防溅三类核心需求，不用额外设计转接支架，能有效缩短整机结构的开发周期。从功能特性上看，壳体采用椭圆型内腔设计，相比同容积的圆形壳体，能更好适配叠片式铁芯的椭圆轮廓，减少内腔无效空间，同时降低壳体整体的横向占用尺寸，适合在设备内部狭长安装空间内布置。壳体边缘做了整圈凸起的密封压合边，装配时配合密封胶圈可以实现IP65级别的防护效果，避免设备在多尘、凝露工况下出现绝缘击穿问题。

　　四个一体化成型的安装支脚分布在壳体长轴两端，每个支脚上都预制了沉头安装孔，安装时可以直接用M4规格的螺丝穿过支脚固定在设备安装板上，沉头设计能保证螺丝头部不突出支脚表面，避免和周边元器件产生干涉。设计这类壳体时，首先要匹配内置变压器的外形轮廓，内腔的长、短轴尺寸要比变压器铁芯叠片的最大轮廓单边留出1.5mm的间隙，方便后续灌注环氧树脂做绝缘固定，同时也能抵消注塑成型时的壳体收缩公差，避免变压器装入时出现卡滞。密封压合边的宽度设计为3mm，压合面做了0.1mm的平面度公差要求，保证和上盖压合时胶圈的压缩量均匀，不会出现局部密封失效的问题。

　　安装支脚的厚度设计为4mm，每个支脚和壳体主体的连接位置做了R2的圆角过渡，避免注塑时出现应力集中，同时也能提升支脚的抗弯折强度，在设备运输振动过程中不会出现支脚断裂的问题。从安装边界来看，壳体整体的长轴尺寸为120mm，短轴尺寸为60mm，壳体主体高度为25mm，四个安装支脚的孔位中心距沿长轴方向为135mm，沿短轴方向为80mm，安装时需要在安装板上预留至少140mm*90mm的平面空间，壳体上方需要留出至少10mm的空间用于上盖装配和接线走线。壳体侧壁靠近其中一个支脚的位置预留了接线出线槽，线槽宽度为8mm，可以同时穿过两根0.75平方毫米的电源引线，出线位置同样可以配合密封胶堵实现引线处的密封防护。

　　实际建模过程中，需要重点关注壳体壁厚的均匀性，整体壁厚控制在2.5mm，避免壁厚差异过大导致注塑时出现缩痕、翘曲问题，内腔的脱模斜度设计为1.5度，方便注塑生产时顺利脱模。支脚上的安装孔采用沉头设计，沉头深度为2mm，刚好容纳M4螺丝的头部，安装后螺丝头部和支脚表面齐平，不会额外占用安装空间。密封压合边的内侧做了定位止口，和上盖装配时可以直接通过止口定位，不用额外做定位工装，提升装配效率。这类壳体在实际使用中，除了封装电源变压器，也可以适配同尺寸的电感、滤波模块等电子元器件，只要内腔尺寸和安装孔位匹配，就能直接复用，具备一定的通用适配性。做结构验证时，需要重点测试支脚的安装强度，在单支脚施加50N的垂直拉力时，不能出现开裂、变形问题，密封压合面在装配后做1米水深的浸水测试，不能出现渗漏问题，保证内置元器件的绝缘安全。
