高精度斜齿齿轮轴传动零件三维设计

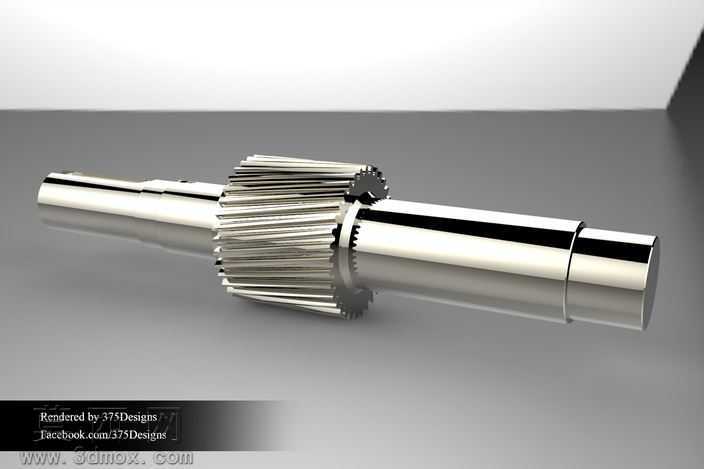

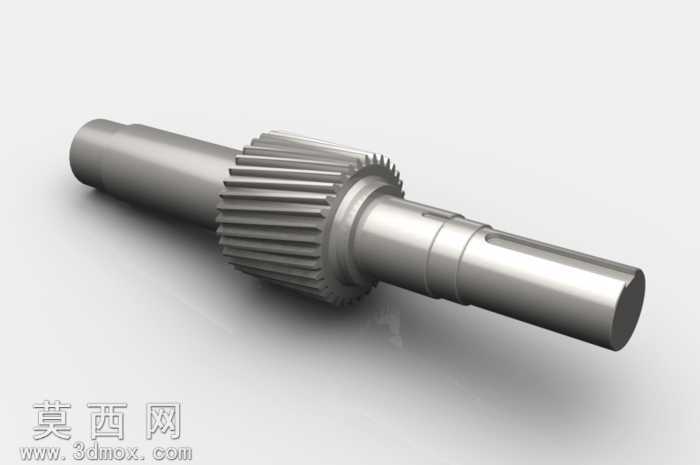

本作品为斜齿结构齿轮轴的三维数字化设计成果，建模阶段严格遵循机械传动设计规范，先以回转体特征构建阶梯轴的基础基体，按照轴段的功能分区依次完成定位轴肩、装配轴颈、配合段的尺寸定义，保证各轴段的同轴度公差符合传动部件的装配要求。针对核心的斜齿齿形部分，采用参数化建模逻辑，先通过齿廓渐开线方程生成标准端面齿形，再依据设定的螺旋角参数完成齿线的螺旋扫掠，逐齿完成阵列后对齿根过渡区域做圆角优化处理，消除应力集中隐患，同时保证齿面啮合区域的轮廓精度，确保齿形参数符合传动啮合的设计标准。材质与渲染环节，为模型赋予高光亮面金属材质，模拟经过精磨加工的合金结构钢表面质感，调整环境反射参数凸显轴身加工面的光洁度，齿面部分通过细微的粗糙度参数差异区分加工纹理，还原真实机械加工零件的表面特征，渲染时采用柔和的侧方打光方案，清晰呈现阶梯轴的轴段层次、斜齿的螺旋走向以及各轴肩的过渡结构，直观展现零件的整体形态。结构设计上，该齿轮轴将斜齿轮与传动轴整合为一体结构，省去了齿轮与轴的额外装配环节，可有效提升传动系统的整体刚性，减少装配误差带来的传动精度损失；轴身各段分别对应轴承安装位、齿轮啮合位、动力输出连接位的功能需求，轴端的倒角设计既方便装配时的导向导入，也可去除加工毛刺提升零件安全性。设计过程中充分考虑零件的加工工艺性，所有退刀槽、圆角、倒角的尺寸设定均匹配常规机加工的工艺要求，齿部参数经过啮合校验，可保证传动过程中运行平稳、承载能力强，适用于中高速重载的机械传动场景，三维模型完整还原了零件的所有结构细节，可直接用于装配干涉校验、运动仿真分析以及后续的工程图生成工作。
