两级平行轴直齿齿轮传动箱结构设计

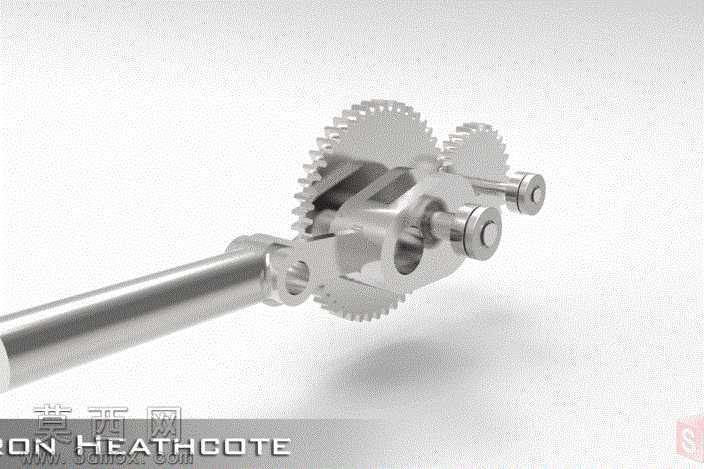

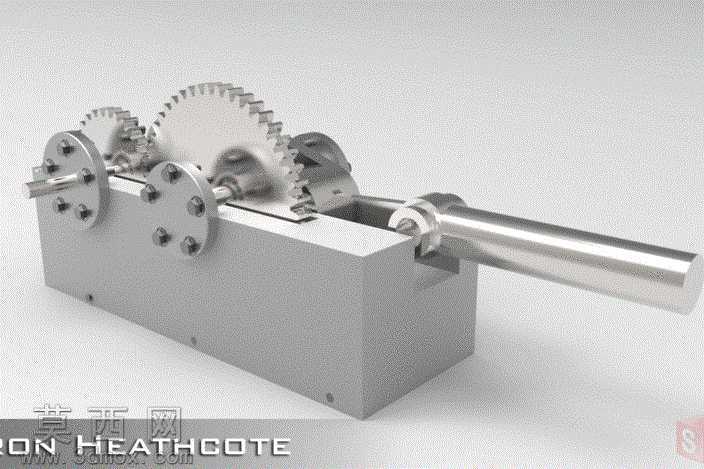

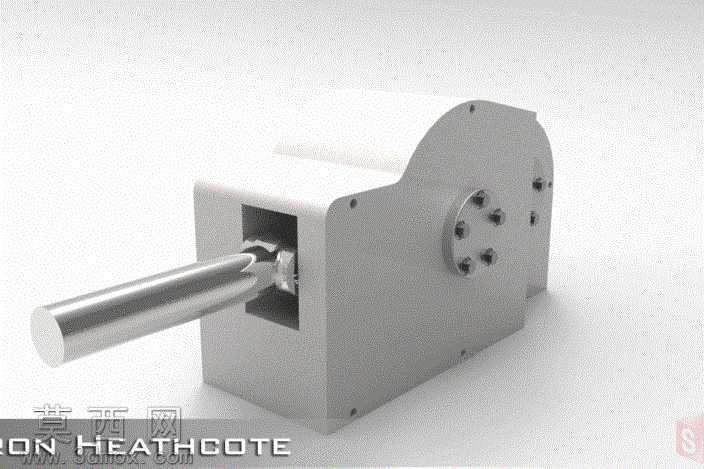

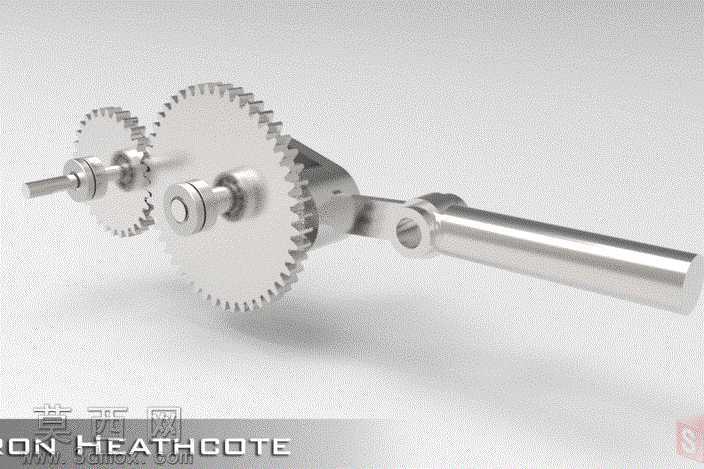

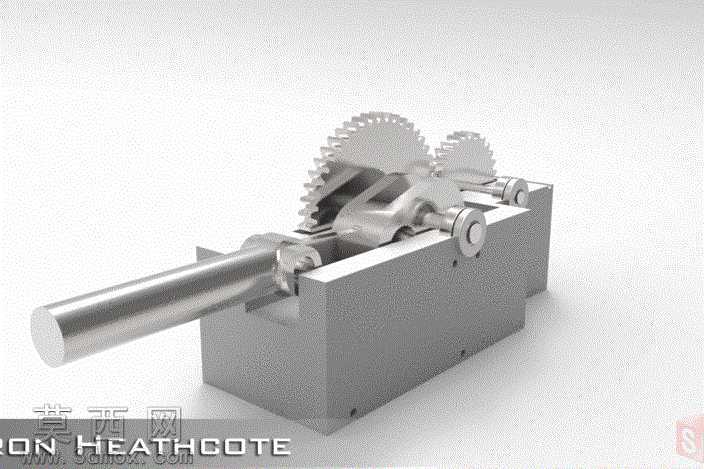

本作品为两级平行轴直齿圆柱齿轮传动箱，采用三维建模软件完成全参数化结构设计，搭配渲染工具完成效果呈现，完整还原了齿轮传动系统的实际装配形态与运行逻辑。建模阶段采用自底向上的装配设计思路，首先完成各核心零件的独立建模：针对箱体零件，采用拉伸凸台构建主体基座，通过切除拉伸完成轴承安装孔、端盖定位孔、轴系穿装孔的精准加工，对箱体边角做工艺倒角处理，还原铸造箱体的厚重质感，箱体表面做哑光磨砂材质处理，模拟铸铁箱体的真实表面肌理。针对传动齿轮零件，通过渐开线齿廓参数化生成精确齿形，完成齿圈、轮毂、键槽的结构建模，对齿面做抛光金属材质赋予，还原钢制齿轮的金属光泽，同时严格控制大小齿轮的模数、齿数匹配，保证两级传动的传动比符合设计预期，齿侧间隙、啮合接触位置符合机械传动设计规范。针对轴系零件，分别构建输入轴、中间轴、输出轴的阶梯轴结构，完成轴肩定位、键槽、轴承安装位的细节设计，轴身采用光亮镀铬金属材质，突出传动轴的加工精度与金属质感。针对端盖、紧固件等附属零件，按照机械设计标准完成标准件建模，端盖采用与箱体一致的哑光铸铁材质，紧固螺栓采用发黑处理的金属材质，还原真实装配的材质差异。装配阶段严格遵循机械装配工艺顺序，先将轴承压装对应轴段，再将齿轮通过平键固定在轴的对应安装位置，完成轴系子装配后整体装入箱体轴承孔，最后安装端盖并拧紧紧固件，保证各零件间无干涉、装配关系准确。渲染阶段搭建柔和的工业产品展示场景，采用三点布光方案突出金属零件的光影层次，调整材质反射参数让不同材质的质感区分清晰，既展现箱体的厚重稳固，也凸显传动零件的精密加工质感。该齿轮箱通过两级直齿轮啮合实现动力的传递与转速变换，清晰展示了定轴轮系的传动原理，大小齿轮的搭配既满足传动比需求，也兼顾了结构紧凑性，整体布局合理，轴系支撑稳定，可直观呈现齿轮传动系统的工作逻辑，适用于机械原理教学、传动结构方案参考等场景。
