环形滚轮式无级变速器三维结构设计

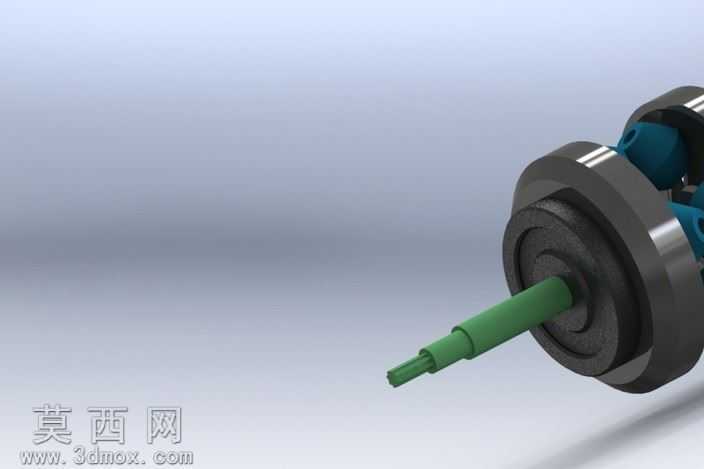

本作品为环形滚轮式无级变速器的三维建模成果，建模过程严格遵循机械传动设计规范，先完成核心传动部件的参数化草绘，对输入输出轴、锥形传动光盘、传动滚轮等核心零件逐一进行特征建模，通过拉伸、旋转、扫描切除等特征命令完成零件的细节结构搭建，保证各零件的配合尺寸公差符合机械装配要求。渲染阶段采用金属材质模拟变速器壳体与传动光盘的金属质感，对输入输出轴做哑光金属材质处理，传动滚轮部分采用耐磨合金材质表现，通过环境光遮蔽效果凸显部件间的装配间隙与传动接触位置，整体渲染视角选取斜向等轴测视角，可清晰展示变速器的外部轮廓与核心传动部件的布局。结构设计上还原了环形CVT的核心传动逻辑，两个带锥形工作面的光盘分别作为动力输入与输出端，中间布置的传动滚轮可沿轴向调整接触角度，通过改变滚轮与两侧光盘的接触直径实现连续可变的传动比，当滚轮处于光盘锥形面的等直径位置时可实现1:1传动比，调整滚轮角度即可改变接触点的工作直径，实现无档位顿挫的无级变速效果。建模过程中对滚轮与锥面的接触曲面做了相切约束处理，保证传动路径的连续性，同时还原了部件的限位结构，确保滚轮调整角度时始终与两侧光盘保持稳定接触，避免传动过程中出现打滑或脱离的情况。整体模型完整还原了环形无级变速器的装配关系，各零件可独立拆分查看内部结构，能够直观展示这类CVT通过摩擦接触传递动力、连续改变传动比的工作原理，可用于机械传动结构的教学演示与变速机构的设计参考。
