分布式住宅雨水收集储滤一体化系统

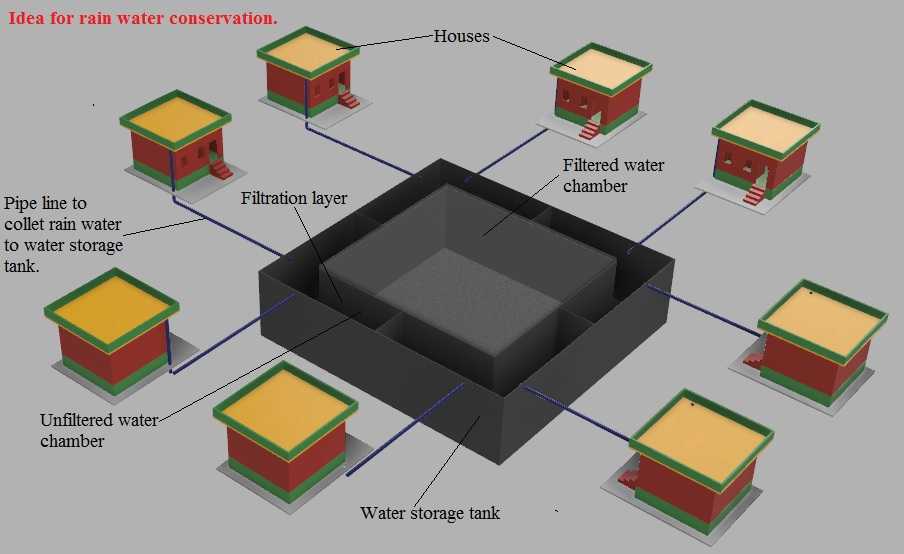

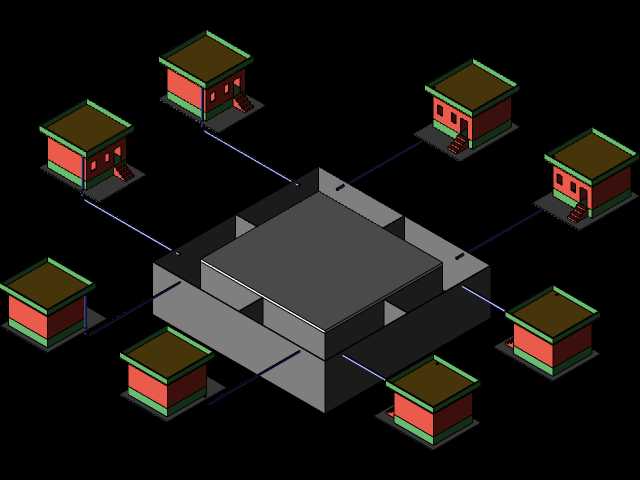

　　这套分布式雨水收集储滤系统，主要面向连片低层住宅的非传统水源利用场景搭建，核心解决零散住户雨水直排浪费、初期径流污染的实际问题，在村镇自建房集中片区、城郊低密度住宅群、小型文旅民宿集群这类市政中水配套覆盖不足的区域，能直接替代部分市政供水需求，覆盖庭院浇灌、路面冲洗、户外清洁等非饮用水使用场景，大幅降低常规自来水的消耗量。从结构布局来看，整套系统采用中心集中处理、分户收集输送的架构，核心处理单元设置在片区地势相对低洼的公共区域，避免占用住户的私人院落空间，各户的屋面雨水收集口通过密闭输送管线接入中心处理单元，管线沿建筑外墙或地下浅沟敷设，走向避开住户日常通行的动线，同时预留足够的检修坡度，避免管内积水淤积。

　　中心处理单元分为三个功能腔室，最外侧接入端为未过滤水腔，直接承接各户输送来的屋面雨水，腔室内部设置缓流挡板，降低进水的冲击流速，让雨水中裹挟的屋面泥沙、落叶碎屑等大颗粒杂质在这个腔室完成初步沉降，沉降区的底部设置可拆卸的沉渣槽，日常运维时可直接抽出槽体清理淤积物，不需要排空整个储水设施。紧邻未过滤水腔的是过滤层区域，采用分层级的滤料填充结构，从进水侧到出水侧依次铺设不同粒径的砾石、石英砂、活性炭滤层，滤层的总厚度根据片区的日常降雨量、屋面径流的污染程度匹配设计，滤料层设置可抽拉的固定框架，长时间使用后可逐层取出更换或冲洗滤料，避免滤料板结导致过滤效率下降。过滤后的水体进入内侧的净水储存腔，也就是核心的储水箱部分，

　　储水箱的有效容积按照服务范围内住户的年均非饮用水需求量、当地的月均降雨量综合核算，箱体采用密闭式结构，顶部设置带防虫网的透气口，避免储存的水体滋生蚊虫、落入杂物，同时箱体侧壁设置不同高度的取水口，可根据使用需求接驳外部浇灌管线、冲洗设备，也可配套小型增压泵实现高压出水。从安装边界来看，整套中心处理单元的外形采用规整的立方体结构，基坑开挖尺寸可根据储水容积灵活调整，基坑底部做100mm厚的混凝土垫层找平，四周预留不小于300mm的检修操作空间，箱体顶部与地面完成面的高差控制在200mm以内，既避免地面积水倒灌进入箱体，也不会对地面的日常通行造成阻碍。连接各住户的输送管线采用标准管径的给排水管材，入户端在住宅外墙距地面500mm的位置设置检修阀门，单户管线出现堵塞或渗漏时可单独关闭阀门检修，不影响整个系统的正常运行。在设计逻辑上，这套系统没有采用复杂的电控组件，完全依靠重力流完成雨水的输送、沉降、过滤、储存流程，日常运行不需要额外消耗电能，运维门槛极低，不需要专业技术人员常驻管理，住户可自行完成沉渣清理、滤料冲洗等常规维护操作。系统的过滤层可根据不同区域的水质情况调整滤料配比，比如周边扬尘较大的区域可适当加厚粗滤层的厚度，落叶较多的林区周边住宅可在各户的入户收集口增设前置截污滤网，减少大体积杂物进入中心处理单元的概率。储水箱的内壁采用食品级的防腐涂层，即使后续需要升级处理工艺，

　　将水体进一步处理后作为杂用水接入住户室内冲厕管路，也不会出现水体二次污染的问题。从实际使用的角度来看，这套系统的布局充分考虑了低层住宅的排布特点，各户的接入管线长度控制在合理范围内，减少管线敷设的工程量，中心处理单元的位置可结合片区的公共绿地设置，顶部可做覆土绿化，不会额外占用公共活动空间。在降雨过程中，屋面的雨水通过檐沟汇集后直接进入输送管线，不需要在住户院内设置额外的收集设施，不会破坏住户院落的现有布局，也不会因为露天设置储水设施产生蚊虫滋生、异味扩散的问题。相较于单户独立设置的小型雨水收集桶，这种集中式的储滤系统储水容积更大，过滤效果更稳定，运维成本更低，同时避免了单户设备分散布置影响村容村貌的问题。在结构建模过程中，各功能腔室的隔板厚度按照储水的静水压力计算取值，避免长期承压出现变形渗漏，管线的接驳位置设置标准的法兰接口，可直接匹配市面上通用的给排水管材，不需要定制特殊的连接配件，降低现场安装的难度。整个系统的所有组件都可采用预制化生产，现场只需要完成基坑开挖、组件拼接、管线连接的工序，施工周期短，对片区居民的日常出行影响极小。
