桌面型网络调制解调器外壳结构设计

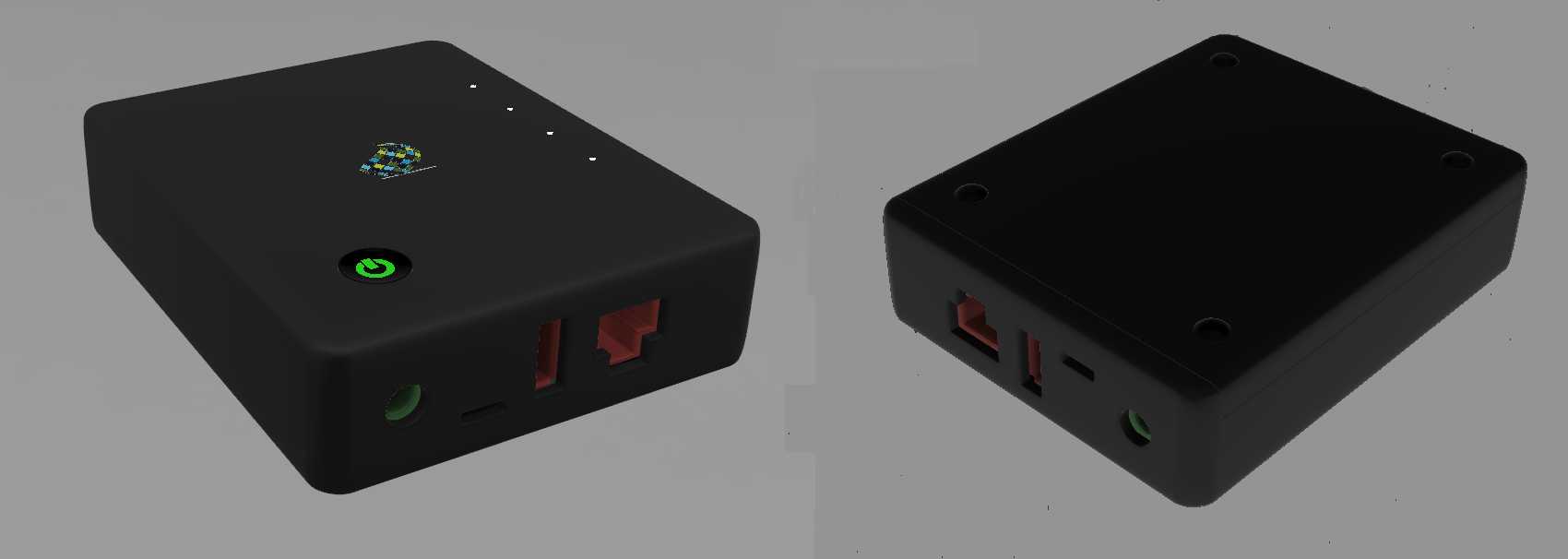

　　这款桌面式网络调制解调器的结构设计，首先围绕小型办公与家庭入户的网络接入场景展开，日常放置于桌面、弱电箱旁或者多媒体机柜层板上时，不会占用过多摆放空间，整体方正的块体造型适配多数规整的布线环境，边角做了小圆弧过渡，既避免注塑生产时的应力集中问题，也能减少日常挪动过程中的磕碰剐蹭。从功能布局来看，正面设置的电源状态指示灯采用内凹式透光设计，避免环境强光下的指示灯误判，电源按键做了凸起的盲操作触感设计，用户无需低头目视就能完成设备开关机操作，按键旁的绿色导光柱直接对应内部PCB板上的电源灯珠，减少导光结构的光损问题。设备侧面集中布置了网络接口、电源输入接口与复位按键，其中两个RJ45网络接口采用不同颜色的胶芯区分WAN与LAN口，

　　现场布线时能快速识别接口功能，减少接错线的排查时间，接口位置距离壳体边缘预留了足够的插拔操作空间，常规水晶头插入后不会与壳体边缘产生干涉，复位按键采用内藏式设计，需要借助细针才能触碰，避免日常使用过程中的误触复位。上下壳体的连接采用四角卡扣加底部隐藏螺丝的固定方式，卡扣布置在壳体长边的内侧，合壳时能保证上下壳的拼缝均匀，不会出现局部翘缝的问题，底部的螺丝孔位做了沉台设计，装配后螺丝头不会突出壳体底面，保证设备放置时的平整度，底面同时布置了四个环形的硅胶脚垫安装位，脚垫粘贴后能增加与桌面的摩擦力，减少设备滑动的概率，同时垫高壳体底部，让底部与放置面之间留出通风间隙，帮助设备内部的电路元件散热。壳体的壁厚设计遵循注塑件的均匀壁厚原则，

　　整体壁厚控制在2mm左右，接口位置、卡扣位置做了局部的壁厚加强，避免注塑生产时出现缩痕、翘曲等缺陷，壳体内部设置了多组PCB板固定柱，固定柱的高度根据PCB板上元件的最高高度做适配，保证PCB板装配后不会与壳体内壁产生挤压，同时固定柱顶端做了导向斜角，方便生产装配时PCB板的快速对位，减少装配对位的辅助时间。从安装边界来看，设备整体的长宽高尺寸适配常规的桌面摆放空间，侧面接口伸出后整体的深度不会超出常规弱电箱的层板深度，壁挂使用时，壳体背面预留了两个挂墙孔位，孔位间距符合常规的墙面安装点位标准，挂装后设备的承重通过挂孔传递到墙面固定件上，不会对壳体本身的结构产生额外负载。设计过程中还考虑了日常维护的便利性，

　　拆开上下壳后就能直接接触到内部的PCB板与接口组件，无需额外拆卸其他内部结构件，方便后期的故障检修与元件更换，壳体表面采用细晒纹的表面处理，既能掩盖注塑生产时产生的轻微表面瑕疵，也能减少日常使用中指纹、划痕的残留，保持设备外观的整洁度。指示灯的排布从电源键旁向上依次对应网络连接、数据传输、端口状态的指示，灯珠之间设置了遮光隔筋，避免相邻指示灯之间出现串光问题，让用户能清晰分辨每个状态对应的指示灯，不会出现状态识别混淆的情况。
