便携式电动汽车随车充电装置结构设计

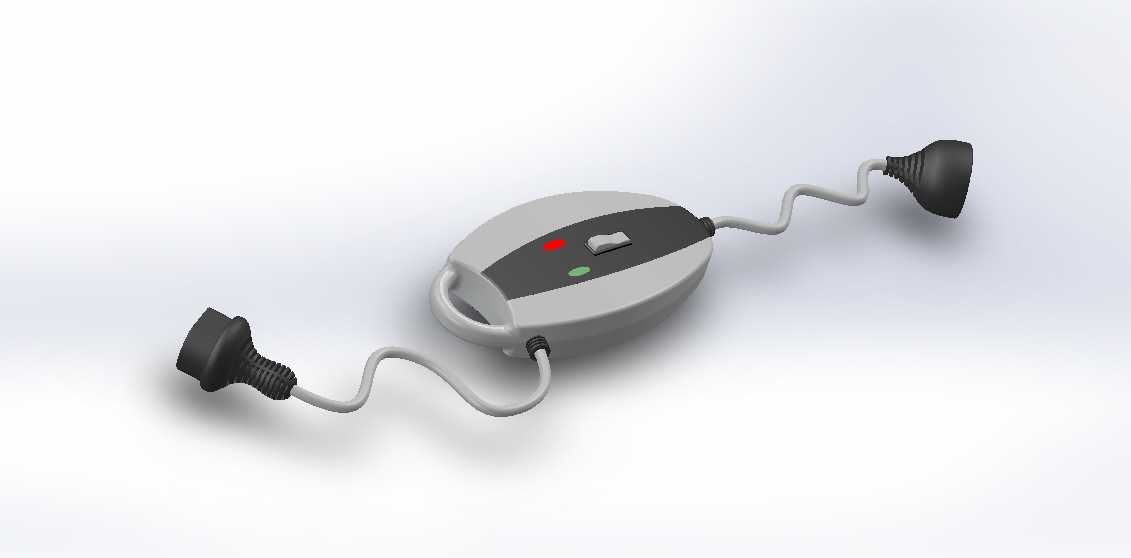

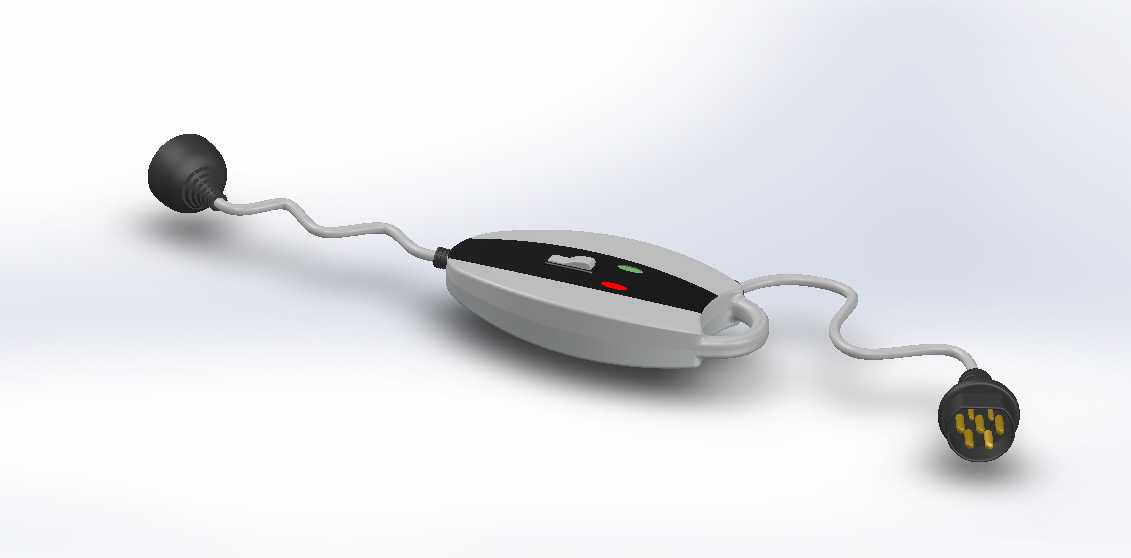

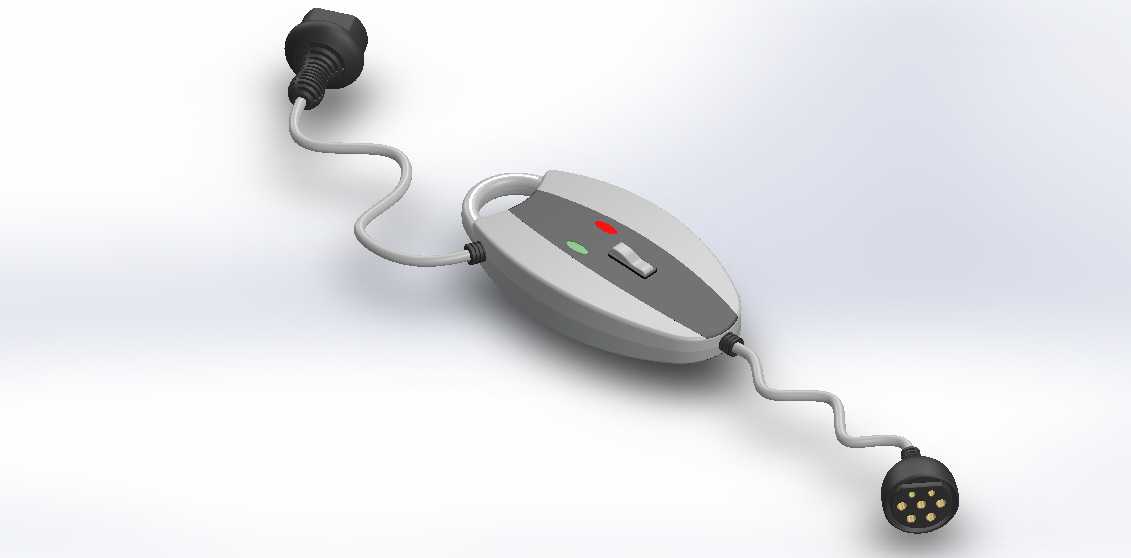

　　这款便携充电装置的结构设计，首先围绕私人车位、户外临时补能、跨城出行随车携带等高频使用场景展开，区别于固定安装的壁挂式充电桩，整体采用椭圆一体化手持壳体，壳体边缘做了R12的圆弧过渡，避免日常搬运、插拔过程中磕碰车体或者划伤操作人员，整体握持区域做了内凹1.5mm的防滑曲面，单手握持插拔时的受力点刚好贴合掌心弧度，长时间操作也不会产生硌手的不适感。装置两端引出的充电线缆采用螺旋弹簧式结构设计，自然状态下线缆收缩长度仅为拉伸最大长度的三分之一，日常收纳时不会出现线缆缠绕、拖地沾污的问题，拉伸使用时可以覆盖3米范围内的停靠车辆，不需要额外拖拽延长插排，适配不同停车姿态下的充电接口位置，线缆与壳体衔接的位置做了橡胶应力分散护套，

　　反复弯折上万次也不会出现线芯断裂、外皮开裂的问题，护套根部做了三层阶梯式密封结构，日常泼溅、扬尘天气下使用也不会出现内部电路接触不良的故障。壳体正面的操作区域做了下沉式布局，功能按键略低于壳体表面0.8mm，放在后备箱收纳或者搬运过程中不会因为挤压、磕碰误触启动充电，状态指示灯采用红、绿两色透光设计，红色对应故障、待连接状态，绿色对应正常充电、充满状态，指示灯外罩做了磨砂漫反射处理，夜间使用不会产生刺眼的眩光，白天强光下也能清晰识别设备运行状态。从安装边界和尺寸适配来看，整体壳体最大轮廓尺寸控制在180mm120mm70mm，可以轻松放入车辆后备箱的侧储物格、车门储物槽，甚至常规尺寸的双肩包侧袋，不需要占用后备箱的大件储物空间，

　　两端的充电接头做了通用尺寸适配，一端匹配家用常规16A三孔交流插座，另一端符合国标电动汽车交流充电接口尺寸公差要求，插拔时的阻尼力控制在35N-50N区间，既不会因为车辆轻微晃动导致接头松脱，也不会因为插拔力过大导致操作困难。内部结构设计上，壳体采用上下扣合的装配方式，结合面做了一圈嵌入式密封胶条安装槽，装配后可以达到IP54级别的防护能力，应对户外突发小雨、地面扬尘的使用环境完全足够，内部电路板安装位预留了2mm的散热间隙，功率器件对应的壳体位置做了隐藏式散热格栅，格栅开口朝下，避免雨水、灰尘直接落入设备内部，长时间满功率充电时，内部热量可以通过自然对流顺利散出，不需要额外加装散热风扇，既降低了运行噪音，

　　也减少了风扇进灰带来的故障点。线缆接头的内部做了防拉脱卡扣结构，当线缆受到意外拉扯时，拉力会直接作用在壳体的加强筋结构上，不会直接拉扯内部接线端子，避免接线松脱导致的短路、断路问题。在实际使用场景中，这款设备既可以作为家用固定充电桩的补充，满足用户临时在不同地点补能的需求，也可以作为车辆出厂标配的随车应急充电设备，不需要用户额外采购安装固定充电设施，只要有符合规格的民用交流插座就能完成补能操作，壳体侧面还预留了隐藏式挂扣结构，临时在户外充电时，可以把设备挂在墙面挂钩或者车门把手上，不需要直接放在地面上，避免地面积水、泥土污染设备接头。设计过程中针对日常使用的跌落场景做了结构强化，壳体四个边角位置做了加厚的防撞筋位，从1米高度自由跌落到水泥地面时，内部电路板、接线端子不会出现移位、损坏，外壳也不会出现开裂问题，完全满足随车携带的使用强度要求。
