空客A320机身隔框分段结构三维建模作品

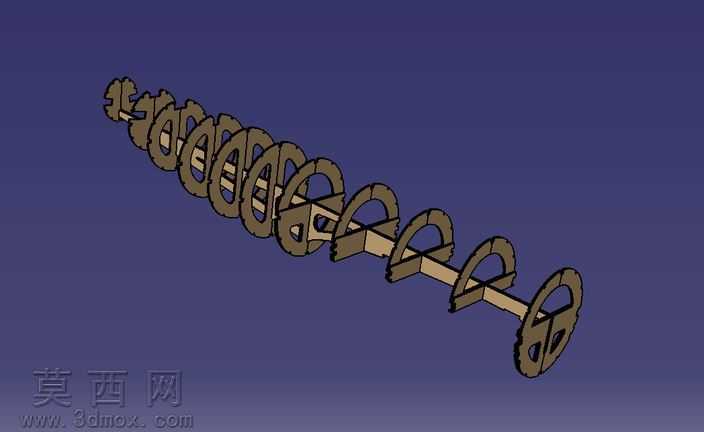

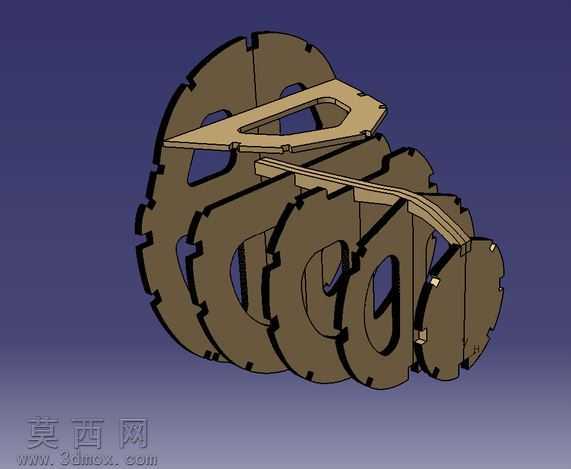

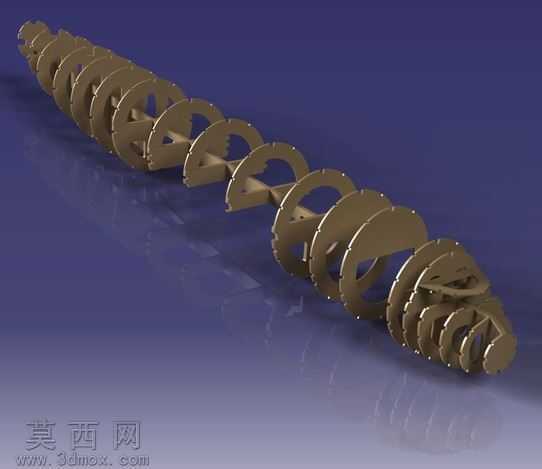

本作品围绕空客A320民用客机的机身主体结构开展三维建模设计，核心还原机身纵向排布的隔框支撑组件，整体采用分段递进式的结构排布逻辑，从机头段到机尾段按照真实机型的机身截面变化规律，依次排布不同轮廓尺寸的隔框零件，每一段隔框都匹配对应机身位置的截面弧度、开口位置与支撑结构形态，精准复现民航客机机身半硬壳式结构中隔框的核心承载作用。建模过程中首先梳理空客A320机身的整体长径比、截面收缩曲线，以机身纵向中轴线为装配基准，逐段绘制不同站位隔框的截面轮廓，针对不同位置隔框的功能差异做结构区分：前部机身隔框预留驾驶舱、前起落架舱的对应安装缺口，中部机身隔框匹配客舱段的等直截面特征，后部机身隔框跟随机身收窄趋势逐步缩小轮廓尺寸，同时预留尾翼连接、APU安装的对应结构位。材质渲染阶段采用航空铝合金的哑光金属质感，调整材质的粗糙度与金属度参数，还原航空结构件的真实表面质感，在深蓝色渐变背景下通过侧前方打光，突出每一段隔框的轮廓层次与结构细节，让整套隔框组件的排布逻辑、形态差异清晰呈现。设计过程中严格遵循真实客机机身的结构比例，没有随意改动隔框的相对位置与形态特征，每一片隔框上的支撑筋、连接点位都做了对应简化还原，既保证整体结构的视觉辨识度，也清晰展现机身骨架的装配逻辑，能够直观呈现民用客机机身从机头到机尾的截面变化规律与内部支撑结构的排布特点，可用于航空结构科普、机身装配逻辑演示等相关场景。
