打结造型柔性连接导线结构设计

　　在通讯终端设备的内部布线场景中，柔性导线是实现各功能模块间电信号传输、电力供应的核心连接构件，其结构设计直接影响整机装配效率、长期使用可靠性以及内部空间利用率。这款打结造型的导线结构，并非单纯的形态创意展示，而是针对小空间内冗余线缆收纳、应力释放需求做的具象化结构呈现，在消费类通讯产品的内部走线设计中，这类柔性弯折的导线结构应用十分普遍。从功能特性来看，这类柔性导线采用多股细铜丝绞合作为内芯，外层包覆绝缘防护层，具备优异的抗弯折疲劳性能，能够在反复开合、部件相对位移的使用场景下，避免线芯断裂、绝缘层破损的问题，保障信号与电力传输的稳定性。在实际设备装配中，导线的弯折半径、走线路径需要严格匹配壳体内部的安装边界，

　　当内部预留走线空间小于导线自然展开长度时，就需要通过合理的弯折、盘绕甚至打结的方式收纳冗余线长，避免导线被壳体压伤、被运动部件剐蹭，同时减少导线对其他元器件装配的干涉。设计这类柔性导线结构时，首先要明确导线的线径规格，根据传输的电流大小、信号频率选择合适的内芯截面积与绝缘层材质，外层绝缘层通常选用具备一定耐磨、耐温性能的橡塑材料，能够适应设备内部工作时的温升环境，同时抵御装配过程中的剐蹭磨损。其次要核算弯折后的最小弯曲半径，过小的弯折半径会导致线芯局部应力集中，长期使用后出现断芯故障，也会导致绝缘层出现不可逆的褶皱、开裂，丧失绝缘防护作用，这款打结结构的设计过程中，每一处弯折的曲率都经过反复校核，

　　确保弯折处的曲率半径大于导线线径的5倍以上，符合柔性线缆的弯折安全规范。从安装边界来看，这类导线的两端通常压接有对应的连接端子，端子的尺寸、定位结构需要和PCB板上的接插座完全匹配，装配时导线的盘绕打结位置需要避开板卡上的发热元件、高频信号元件，避免导线绝缘层长期受高温加速老化，也避免导线自身的分布参数对高频信号造成干扰。在消费类通讯产品的小型化设计趋势下，内部空间的每一寸都需要精准利用，导线不再是随意布置的连接部件，而是需要和整机结构做协同设计，通过预设的走线槽、卡扣固定导线的盘绕路径，而这类打结式的冗余线长收纳方式，适合在没有预留专用走线卡扣的狭小空间内使用，通过导线自身的弯折形成稳定的形态，不需要额外的固定件就能避免线体移位。

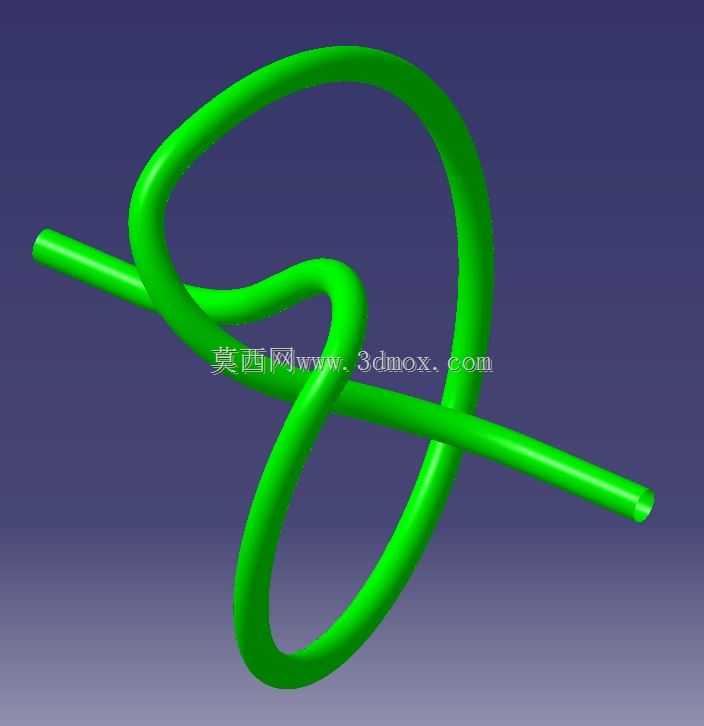

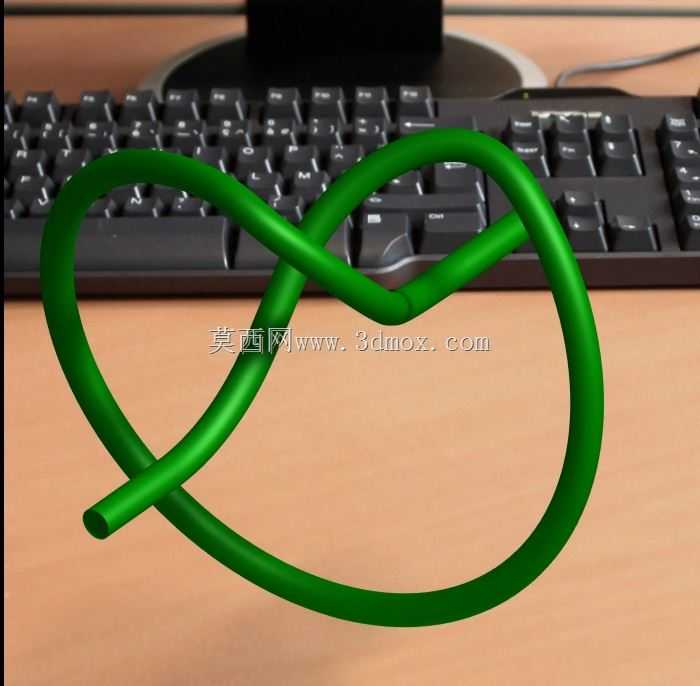

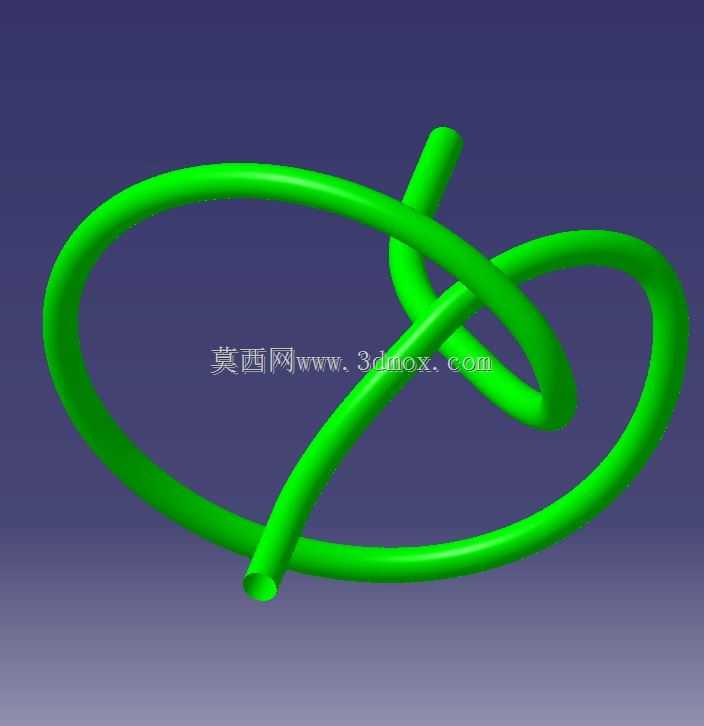

　　实际测试中，这类经过合理弯折设计的导线，在经过数千次的部件开合拉扯测试后，线芯的导通性能依然保持稳定，绝缘层的耐压测试也能满足安规要求，相比直线布置的冗余导线，打结收纳后的结构不会在设备内部出现晃动、异响，也不会在用户摔落设备时因为导线移位拉扯端子导致连接松脱。在建模过程中，这类柔性导线的形态需要通过扫掠特征实现，路径曲线需要保证曲率连续，避免出现硬折角，同时要给绝缘层设置合理的厚度参数，还原真实导线的材质质感，渲染时通过半哑光的绿色材质表现绝缘层的外观，能够直观展示导线的弯折形态和空间占位，为结构工程师做整机布局校验提供直观的参考，确认该走线方式不会和周边的结构件、电子元器件产生干涉，也能提前核算导线的下料长度，避免生产过程中出现线长不足或者冗余过长的问题。
