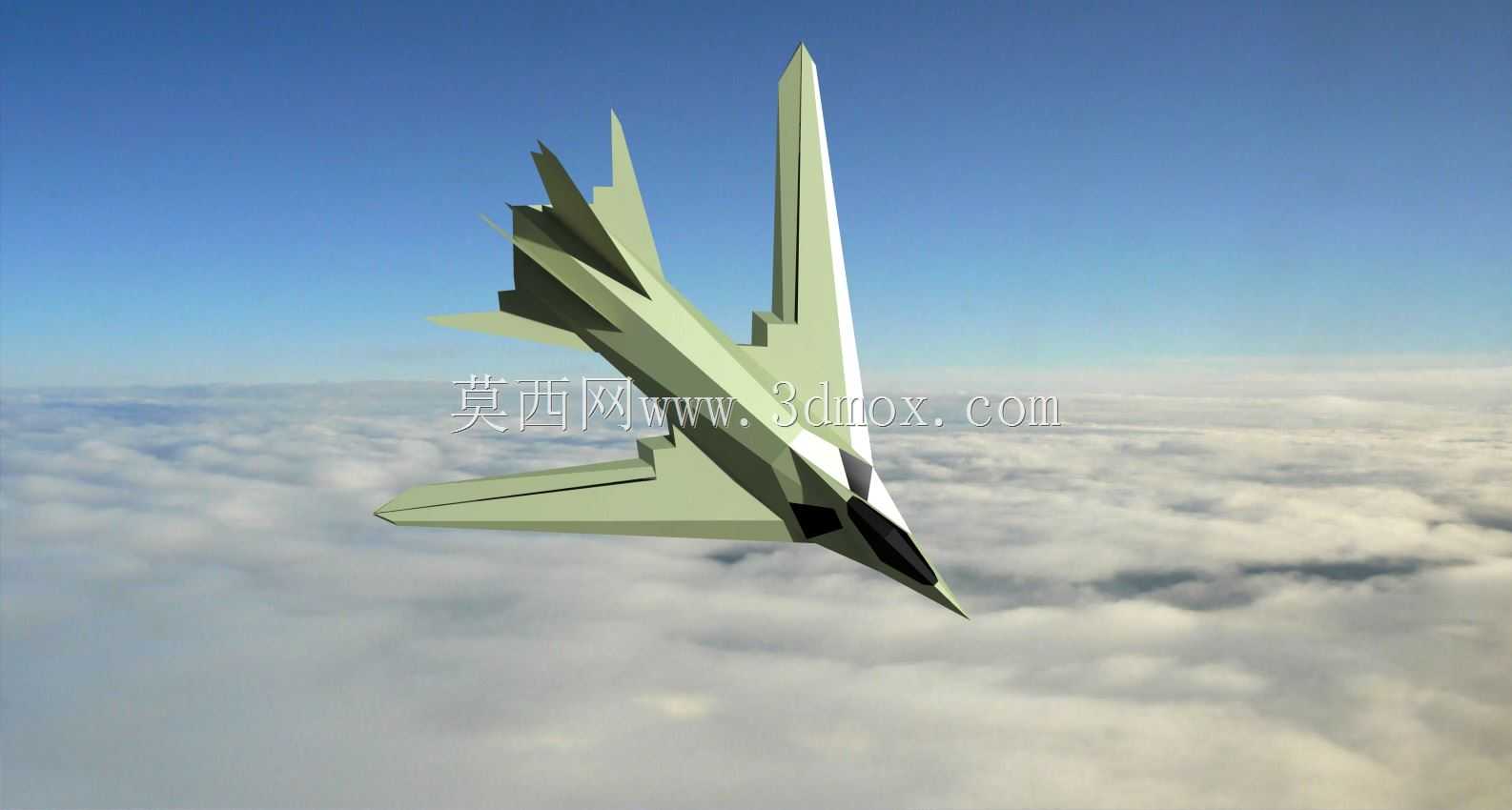

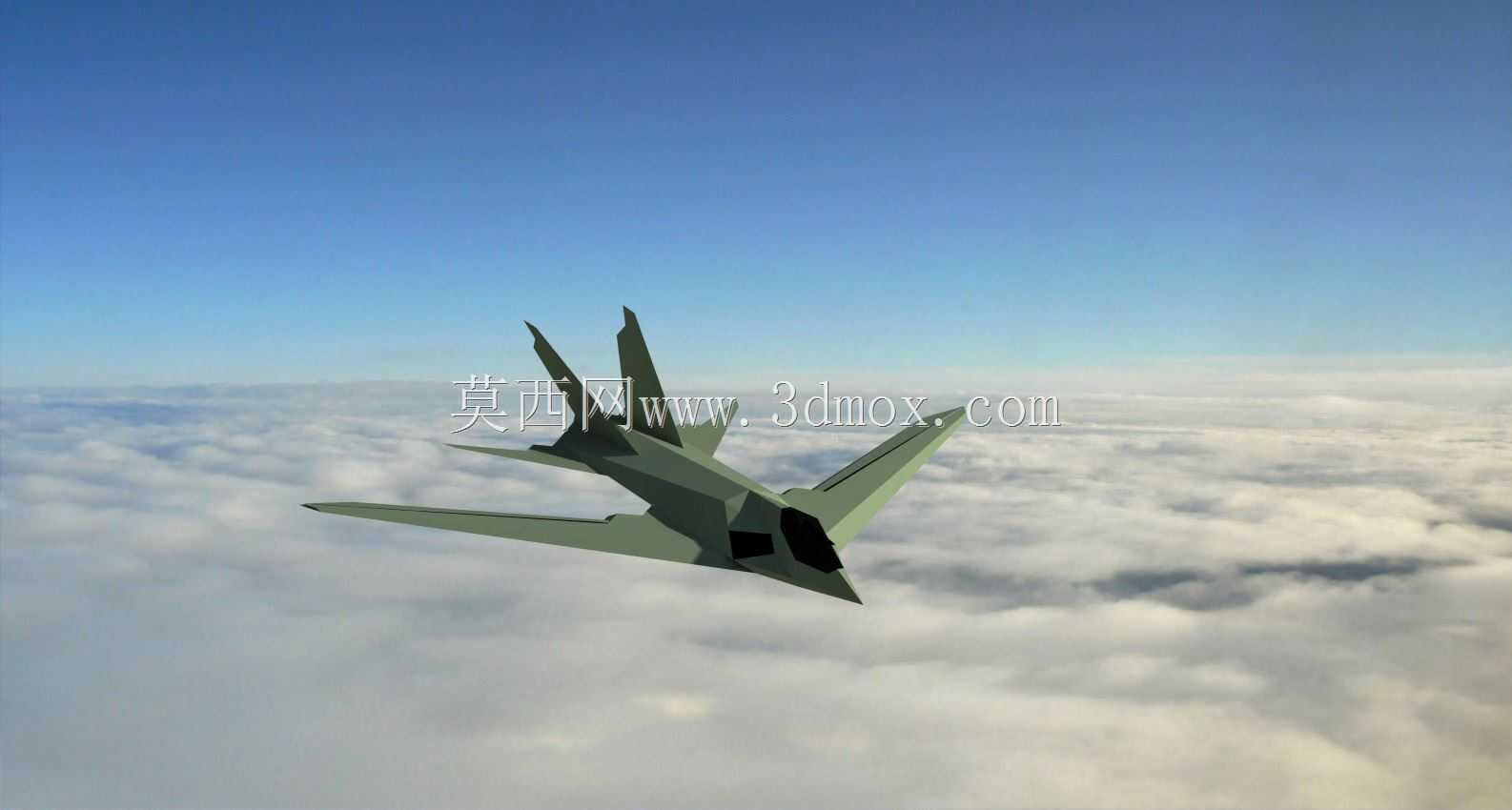

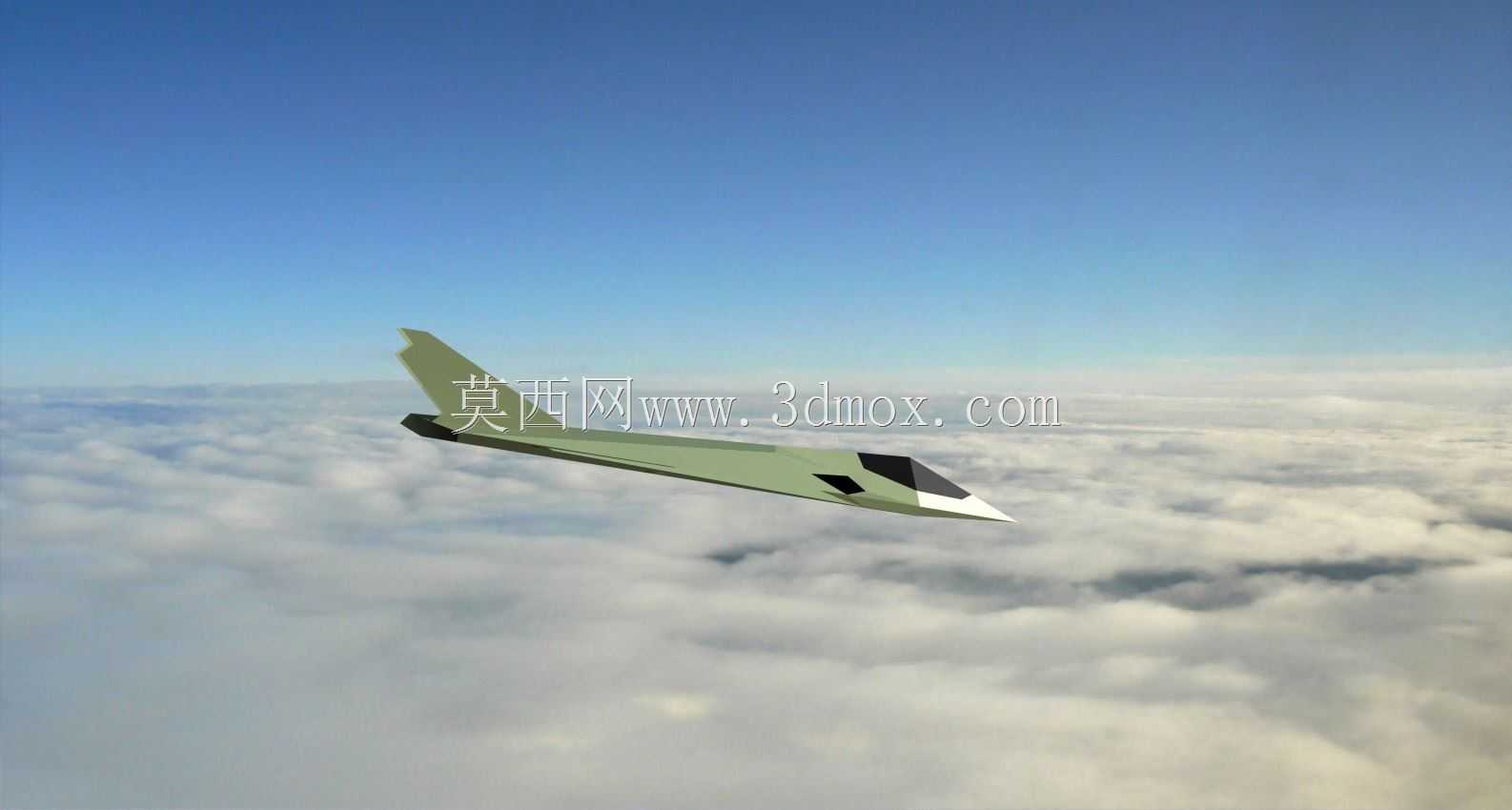

低多边形隐身歼击机概念气动布局设计

　　这款低多边形构型的隐身歼击机概念模型，核心围绕下一代空中优势作战场景的需求展开设计，在气动布局层面做了大量针对性的取舍。首先看整机的翼面融合设计，采用了大后掠角的切尖三角翼搭配全动垂尾的布局，机翼与机身的过渡段做了棱边化处理，没有传统战机的机翼机身明显分界面，这种设计一方面是为了降低雷达反射截面积，让入射的雷达波在棱边处形成定向散射，避免形成强回波的角反射结构，另一方面也能在超音速飞行阶段降低跨音速阻力，提升整机的升阻比。从实际作战场景出发，这款战机的机头做了尖锐的棱锥修型，座舱盖采用了整体式的埋入设计，和机头棱线完全齐平，既可以保证飞行员的前向和侧向视野，也不会因为座舱盖的凸起形成额外的雷达反射源，

　　同时尖锐的机头构型可以在高速飞行时提前劈开空气流场，降低机头位置的激波阻力。在机身的截面设计上，整机采用了近似菱形的截面构型，机腹位置做了平坦化处理，没有外露的武器挂架和副油箱接口，所有的载荷都规划在机身内部的弹舱空间内，这种设计可以避免外挂物带来的额外阻力和雷达反射，在执行制空作战任务时，可以内置中距空空导弹和近距格斗弹，满足超视距空战和近距格斗的挂载需求。尾喷口位置做了锯齿化的修型处理，和机身尾部的棱线完全对齐，既可以降低尾喷口的红外辐射特征，也能让发动机的高温喷流和外界冷空气更快混合，降低红外制导导弹的锁定概率，同时尾喷口的调节片做了一体化设计，和垂尾的后缘形成平行的棱边，进一步优化雷达散射的方向。

　　从安装边界和尺寸适配的角度来看，这款战机的翼展控制在合理范围内，整机长度和翼展的比例接近1.6，既可以保证在航母甲板或者陆地机场机库内的停放适配性，不需要额外的折叠翼结构就能满足常规机库的停放尺寸要求，也能保证足够的机翼面积来提升亚音速阶段的机动升力。在翼面的控制设计上，全动垂尾可以同时兼顾垂直安定面和方向舵的作用，相比传统的固定垂尾加方向舵的设计，在大迎角飞行阶段可以提供更大的控制力矩，避免因为机身遮挡导致垂尾失效，提升战机在过失速机动阶段的操控性能，机翼后缘的襟副翼采用了分段式设计，内侧的襟翼负责起降阶段的增升，外侧的副翼负责滚转控制，同时配合全动垂尾的差动控制，可以实现更小的转弯半径和更快的机头指向速度。在进气道的设计上，采用了两侧进气的DSI鼓包构型，鼓包和机身的棱边做了一体化融合，既可以省略传统进气道的附面层隔道结构，降低结构重量和雷达反射面积，也能在不同速度段对进气道的气流进行预压缩，保证发动机在各种飞行姿态下都能获得稳定的进气流量，避免因为气流畸变导致发动机喘振。起落架的布局采用了前三点式设计，前起落架布置在座舱后方的机身中轴线位置，主起落架布置在机翼根部的承力结构内，收放时可以完全收纳到机身内部，不会破坏机身的隐身外形，同时起落架的舱门边缘也做了锯齿化处理，和整机的棱边平行，避免舱门缝隙形成雷达反射。从结构设计的角度来看，这种低多边形的构型虽然是概念设计阶段的简化表达，但所有的棱边都遵循了平行设计原则，

　　整机的所有边缘线条都集中在几个固定的角度上，让雷达反射波只能在几个特定的、非威胁方向上形成峰值，在敌方雷达的主要照射方向上保持极低的反射特征。在内部空间的规划上，机身前部预留了雷达和航电设备的安装空间，中部是弹舱和油箱的布置区域，后部是发动机和传动控制机构的安装位置，各个舱段的重量分布经过了初步配平，整机的重心位于机翼平均气动弦长的30%左右位置，保证飞行过程中的纵向稳定性，不需要额外的配平力矩就能保持稳定的飞行姿态。在实际使用场景中，这款战机既可以执行制空作战任务，依靠隐身性能和超音速巡航能力突破敌方防空网，打击敌方的预警机、加油机等高价值空中目标，也可以挂载对地精确制导武器，执行纵深打击任务，依靠低可探测性穿透敌方的防空系统，对地面的关键目标进行精确打击。
