卧式液化石油气储运罐体结构设计

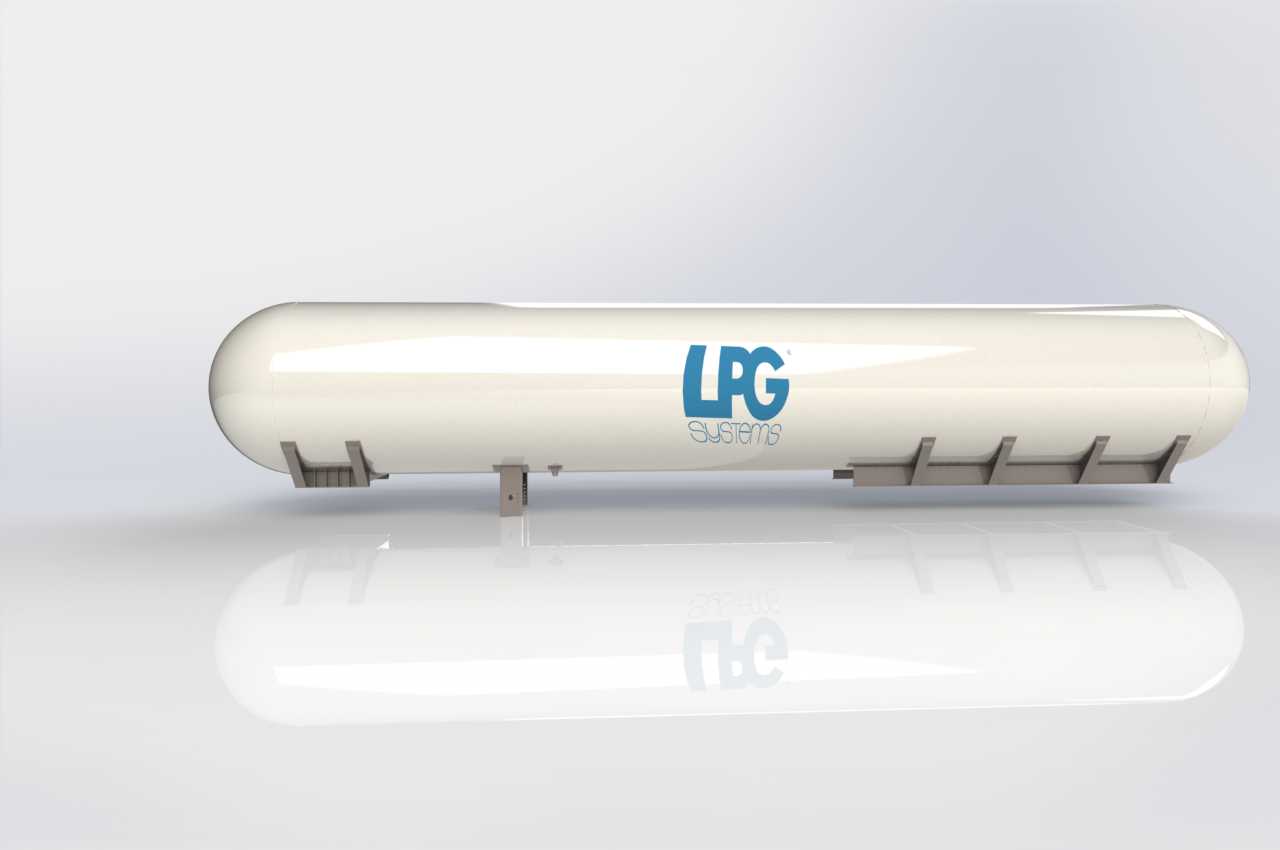

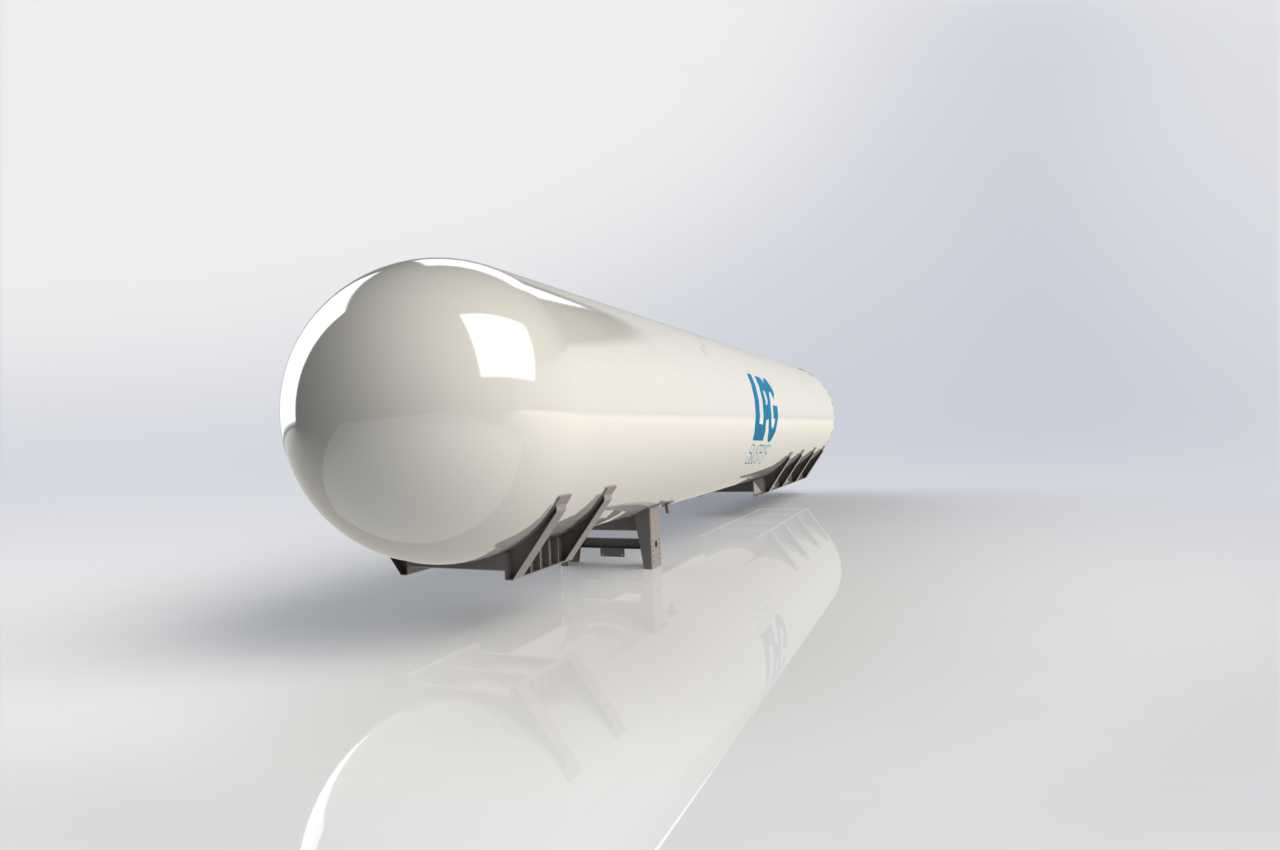

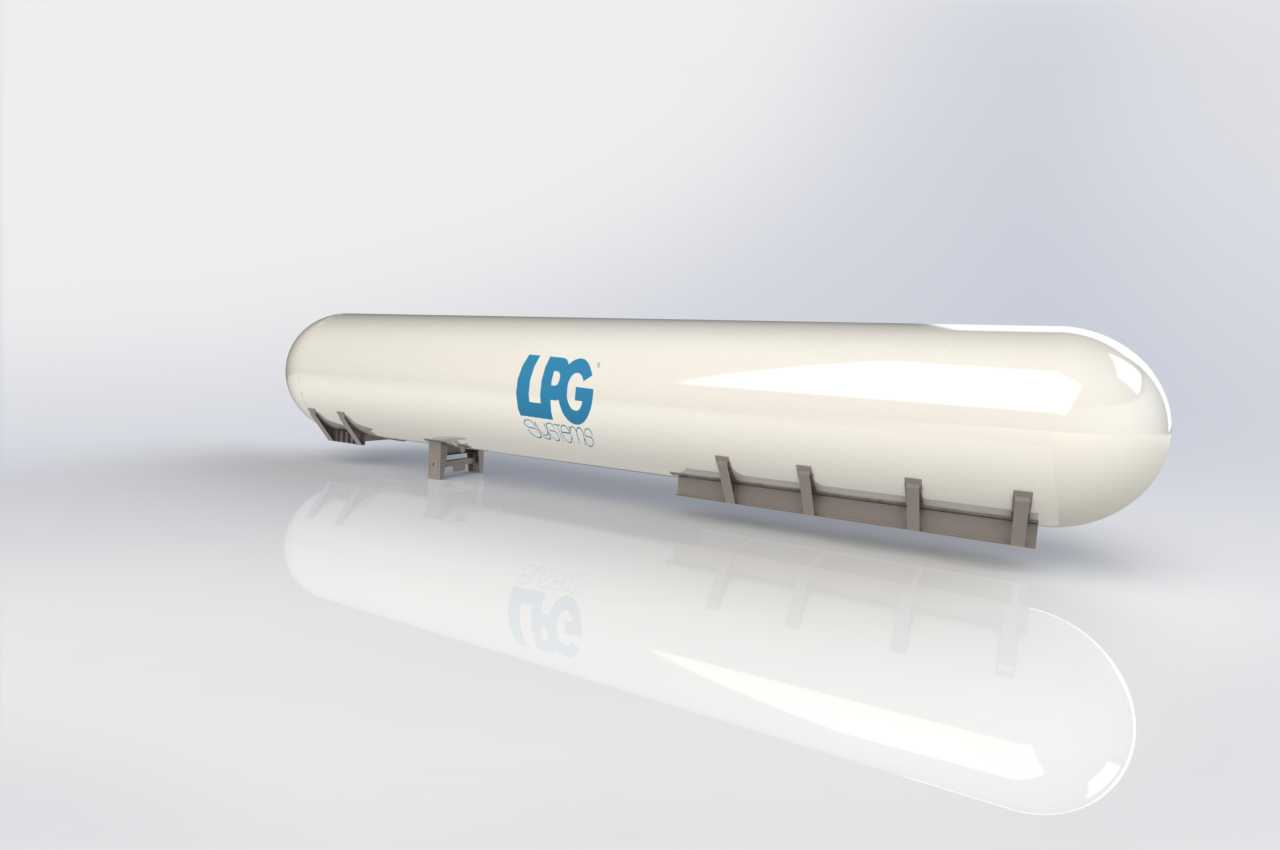

　　在城镇燃气配送、工业燃料中转、偏远站点能源补给场景中，卧式液化石油气储运罐体是核心承压储运载体，区别于固定式站场储罐，这类搭载于运输底盘的罐体需要兼顾道路行驶的动态载荷耐受能力、承压密封可靠性以及介质充装卸载的操作便捷性。从结构设计逻辑来看，罐体主体采用等直径圆筒加两端标准椭圆形封头的结构形式，椭圆形封头的长短轴比例经过力学校核，能够在内部0.8-1.6MPa的工作压力下，将封头处的薄膜应力控制在材料许用应力范围内，避免平板封头带来的应力集中问题，同时相比半球形封头拥有更好的底盘适配性，不会因为封头弧度过大占用过多车架横向安装空间。

　　罐体的鞍式支座是连接罐体与运输底盘的核心承载部件，设计时需要根据整车轴荷分布确定两个支座的安装间距，既要避免支座间距过大导致罐体跨中挠度超标，也要防止间距过小使得封头处附加弯矩过高，每个支座下方设置的橡胶减震垫能够过滤道路行驶过程中的颠簸冲击，避免刚性连接带来的焊缝疲劳损伤，支座与罐体的连接角焊缝需要做全焊透结构，焊后进行局部消除应力处理，防止长期交变载荷下出现焊缝开裂。

　　罐体外部的LPG标识采用高对比度色彩喷涂，符合危化品运输的标识规范，能够在各类光照条件下被清晰识别，提醒周边人员与车辆保持安全距离。罐体顶部的人孔、安全阀接口、液相阀、气相阀、液位计接口的布置遵循操作便利性原则，所有集中布置在顶部操作平台区域，平台表面设置防滑花纹板，周边配备可折叠防护栏杆，方便充装人员在站场完成介质装卸、压力检测、液位核验等操作，安全阀的整定压力严格匹配罐体设计压力，当罐内压力因为环境温度升高出现超压时，能够自动起跳泄放，保障罐体运行安全。

　　从安装边界来看，罐体整体长度需要匹配对应运输底盘的车架有效安装长度，罐体直径根据额定充装量确定，同时要满足道路运输的外廓尺寸限值要求，整车满载时的重心高度控制在安全范围内，避免转弯时出现侧翻风险。罐体内部设置的防波板能够降低车辆行驶过程中液态介质的晃动冲击，减少介质涌动对罐体封头、支座的附加冲击力，防波板上开设的导流孔能够平衡各仓室之间的压力，同时避免介质在紧急制动时出现瞬间前冲的问题。

　　在设计建模过程中，需要对罐体的壁厚进行精准计算，考虑介质腐蚀裕量、钢板厚度负偏差、焊接接头系数等参数，确保罐体在设计使用周期内的强度储备充足，所有接管与罐体的连接部位都做补强处理，避免开孔造成的局部强度削弱。罐体的外表面做除锈防腐处理，喷涂多层防腐涂层，适应户外露天运输的复杂环境，减少雨水、扬尘带来的罐体腐蚀问题，延长设备整体使用寿命。这类罐体的三维建模过程需要严格遵循压力容器设计规范，所有曲面过渡、焊缝位置、接口尺寸都要与实际加工要求一致，能够直接用于后续的工程出图、结构仿真校核以及生产下料参考，帮助设计人员快速完成整车的布局匹配，减少重复建模的工作量。
