车轴装配定位用工装夹具结构设计

　　在商用车、轨道交通车辆以及重型工程机械设备的车轴部件装配环节，这类专用夹具是保障装配同轴度、控制装配累积误差的核心工装载体，区别于通用台虎钳等通用装夹设备，该夹具针对长轴类部件的装配作业做了专属结构适配，能够覆盖车轴与制动盘、轮毂单元、轴承座等部件的压装、螺栓紧固、间隙检测等多道工序的装夹定位需求。从实际产线应用场景来看，这类夹具多布置在装配工段的固定工位上，配合扭矩扳手、压装机、激光同轴度检测仪等设备完成作业，不需要频繁更换装夹基准，能够有效减少轴类部件多次装夹带来的形位公差偏移，尤其适配长度在1.2米至2米区间的车轴部件装配，避免长轴悬空放置带来的自重挠曲变形问题。

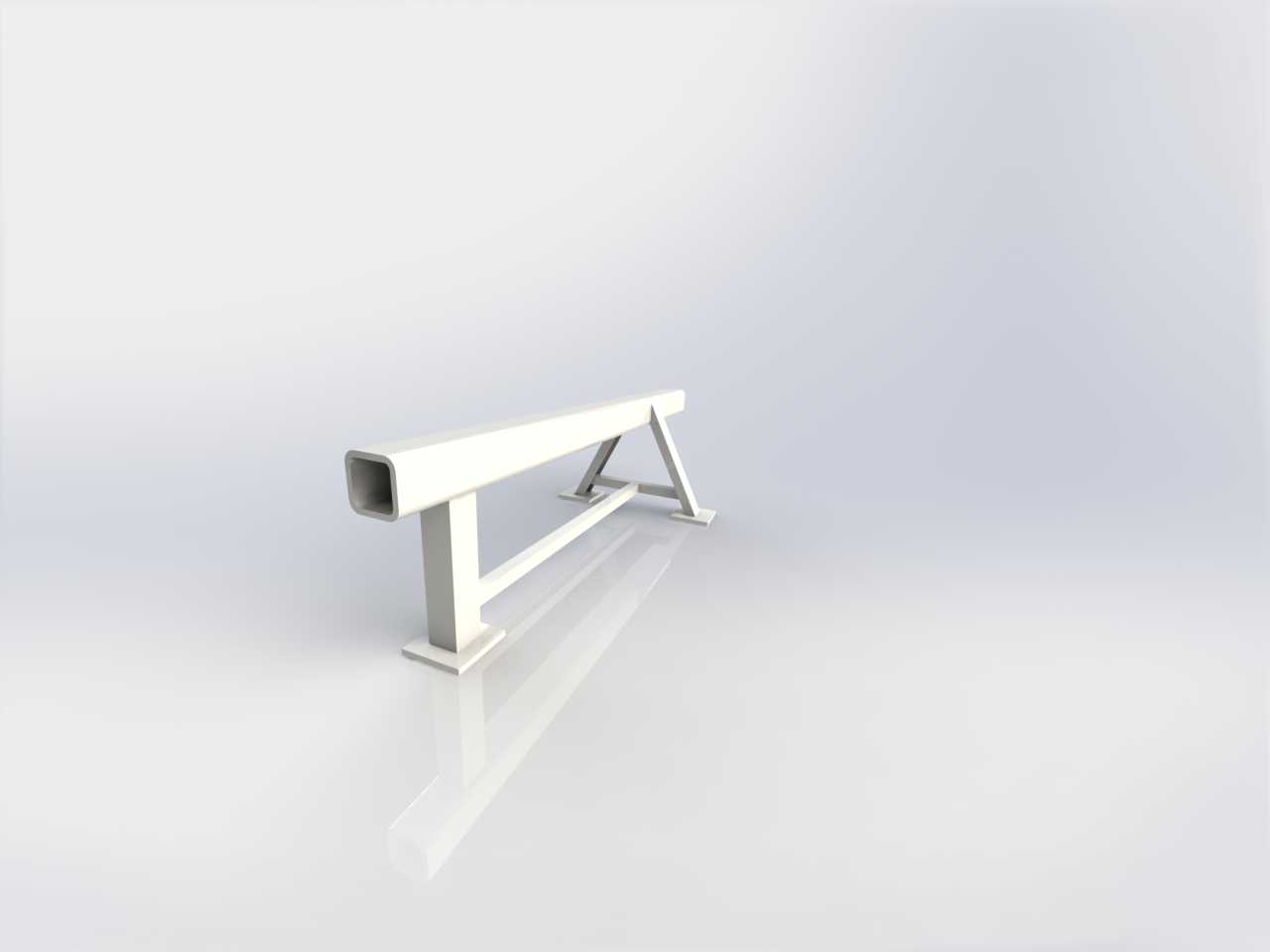

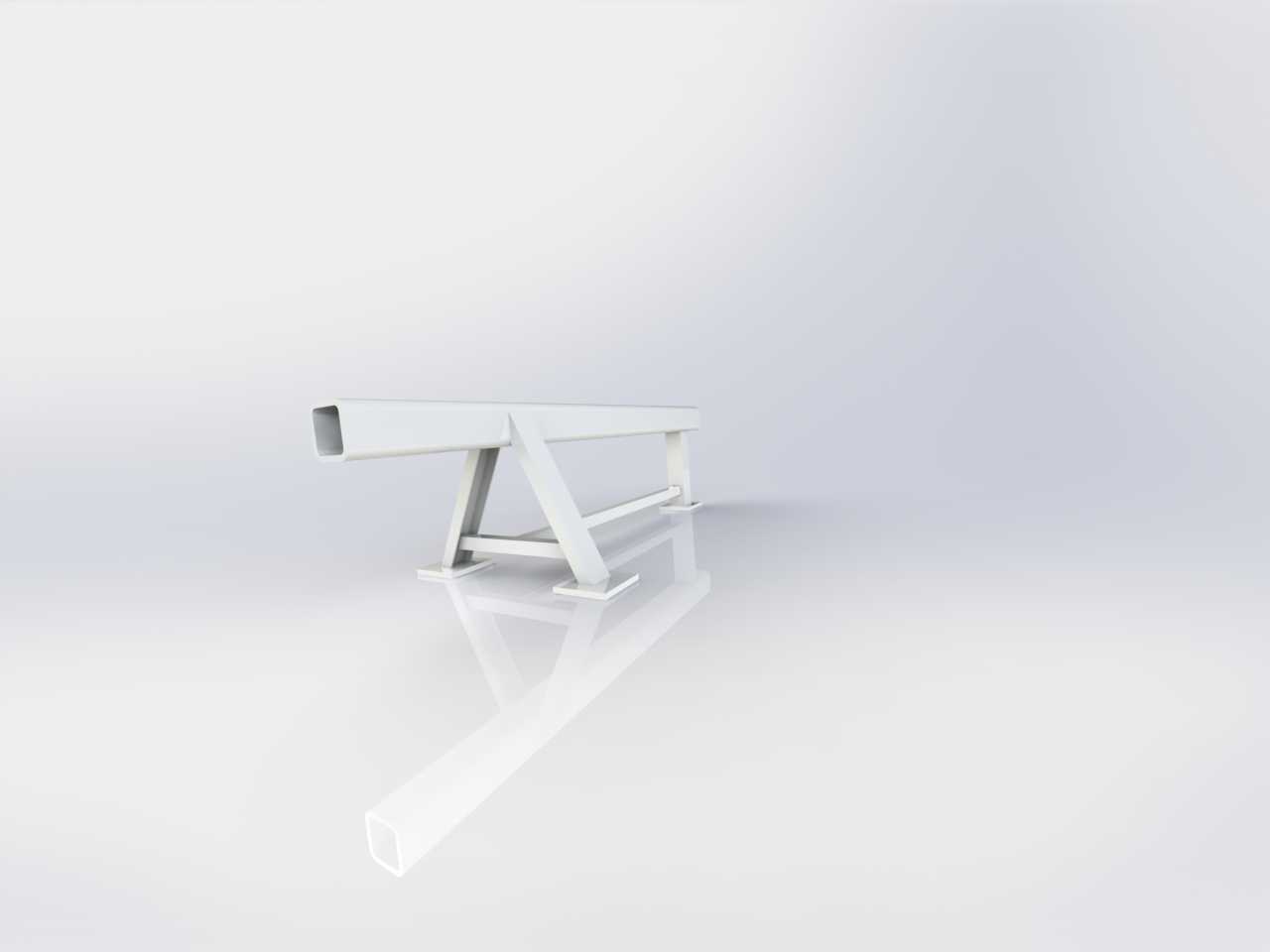

　　从结构设计逻辑来看，该夹具采用了分体式支撑的布局思路，没有采用整体式铸造底座的厚重结构，而是通过两个带安装底板的立式支撑座作为主要承载单元，支撑座底部预留了与工位T型槽配合的螺栓安装孔，可根据不同长度规格的车轴调整两个支撑座的间距，安装边界具备较强的柔性适配能力。两个支撑座之间设置了横向连接梁，既能够提升整体结构的抗扭刚度，避免单侧受力时支撑座出现倾斜偏移，也可作为辅助支撑面放置装配过程中的小型零部件、检测工具，减少作业人员取件的移动距离。支撑座顶部的定位开口采用了与车轴轴颈直径匹配的圆弧型面，型面表面做了淬火硬化处理，硬度控制在HRC45-50区间，既能够避免长期装夹过程中轴面被夹具刮伤，也能减少夹具自身的磨损量，延长工装的使用寿命。

　　在功能特性层面，该夹具的定位结构做了防呆设计，其中一个支撑座的定位面设置了轴向定位挡块，车轴放置时轴肩与挡块贴合即可完成轴向位置的确定，不需要作业人员反复测量轴向定位尺寸，能够将单根车轴的装夹定位时间压缩至15秒以内，大幅提升装配工位的作业效率。夹具的支撑高度经过精准核算，装夹完成后车轴的中心高度距离工位地面保持在850mm至900mm区间，匹配站立作业人员的操作高度，减少长期作业的腰部疲劳，同时也适配常规压装机的压头行程范围，不需要额外加装增高垫块。横向连接梁采用了矩形空心型钢作为主体材料，在保证结构刚度的前提下尽可能降低了夹具自身重量，整体重量控制在合理区间，两个作业人员配合即可完成工位内的移位调整，不需要借助起重设备，降低了产线布局调整的成本。

　　从安装边界的参数设计来看，单个支撑座的安装底板尺寸为180mm180mm，底板上开设四个直径14mm的螺栓通孔，孔位间距为140mm140mm，能够适配多数装配工位的标准T型槽间距，不需要对现有工位台面做额外改造。两个支撑座的间距调节范围为600mm至1600mm，覆盖了多数轻卡、重卡以及轨道交通车辆车轴的长度规格，当需要适配更长规格的车轴时，仅需更换更长规格的横向连接梁即可完成拓展，不需要重新制作整套夹具，具备较强的通用拓展能力。夹具的整体高度为320mm，装夹后车轴下方预留了120mm的操作空间，方便作业人员探入车轴下方完成底部螺栓的紧固、检测等操作，不会出现操作空间干涉的问题。

　　在实际使用过程中，这类夹具不需要搭配液压、气动等动力源，纯机械结构的设计几乎没有维护成本，仅需定期在定位圆弧面涂抹少量防锈脂即可，非常适合中小批量的车轴装配产线使用，也可作为维修工段的车轴拆装工装使用。相比电动、液压驱动的专用装夹设备，该夹具的结构故障率几乎为零，不会出现动力元件失效导致的生产停线问题，同时也避免了动力装夹可能带来的轴面夹伤、装夹力过大导致轴件变形等问题，装夹力依靠车轴自身重力提供，完全满足装配过程中的定位稳定性需求，即使在进行大扭矩螺栓紧固作业时，车轴也不会出现周向转动、轴向窜动等问题，能够有效保障装配扭矩的精度控制。
