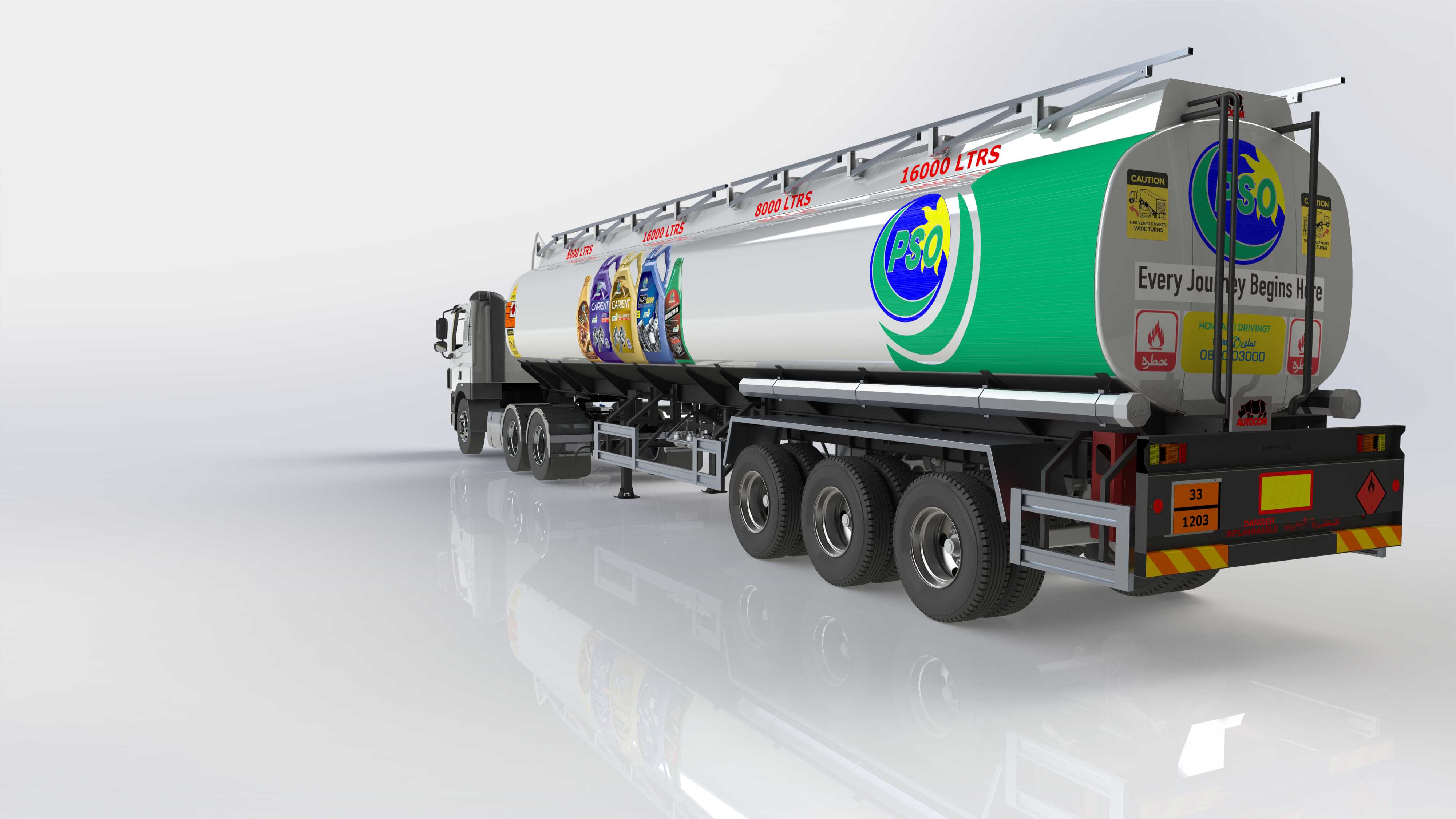

50KL大容量公路运油半挂罐体结构设计

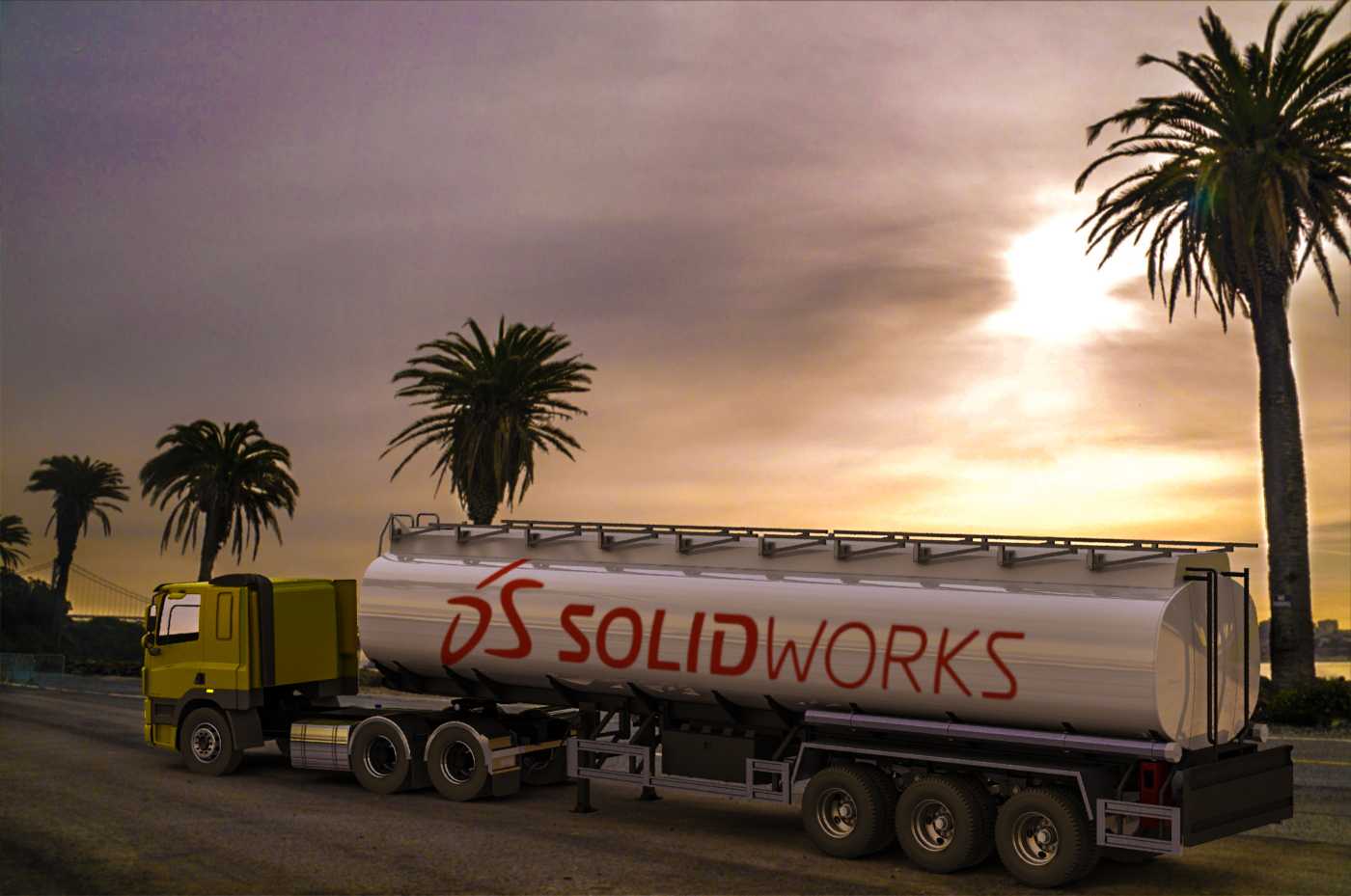

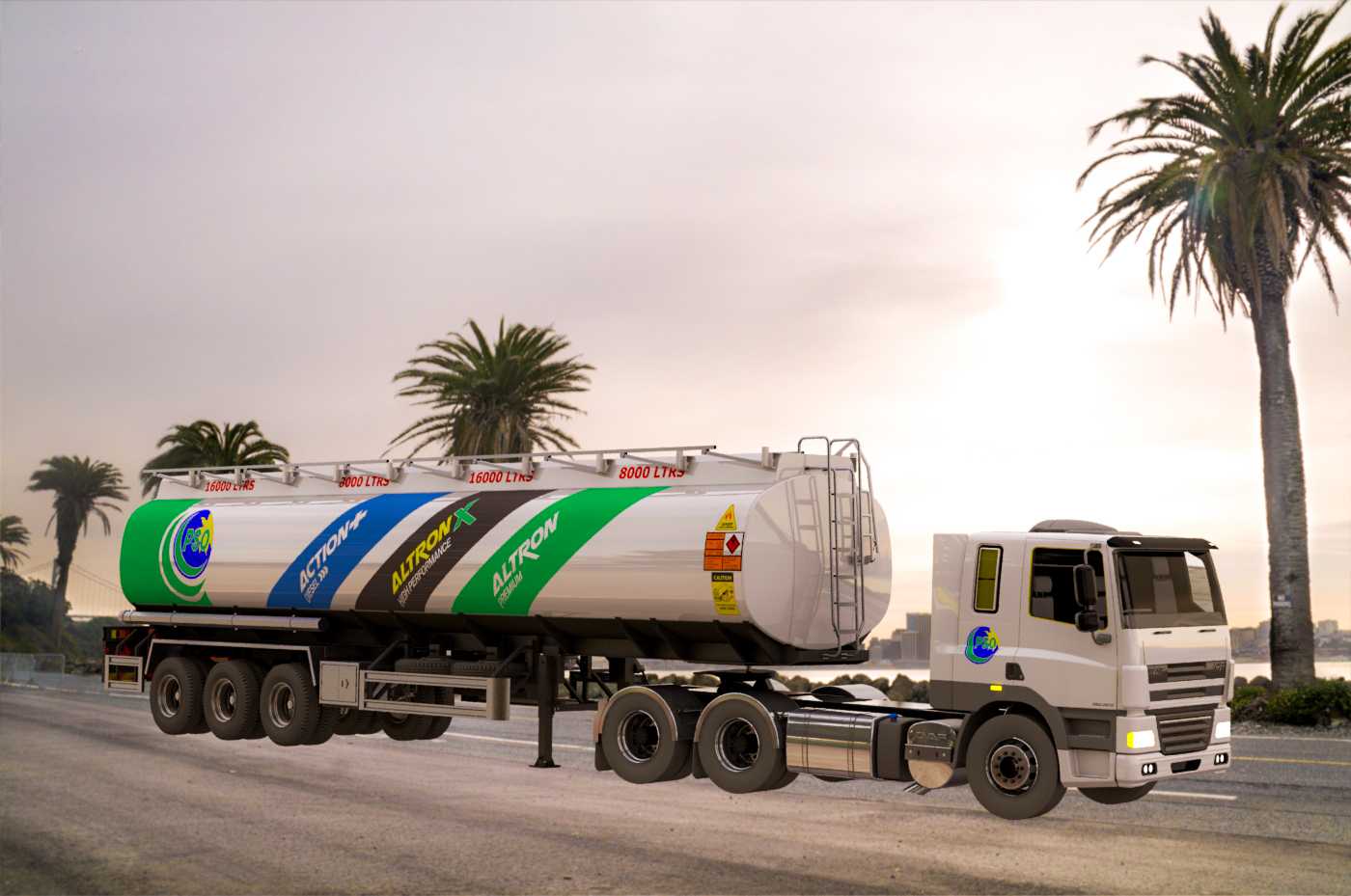

　　在成品油公路转运、大宗液态燃料终端配送场景中，大容量罐式运输半挂是衔接油库与终端站点的核心载具，本次呈现的50方级运油罐体结构，完全围绕干线长途重载运输的实际工况展开设计，没有冗余的装饰性结构，所有几何特征都服务于装载效率、行驶稳定性与运维便利性。从实际使用场景来看，这类罐体主要承担汽油、柴油等轻质燃油的中长途干线运输，适配国内高等级公路的限高、限宽与轴荷要求，设计阶段首先锚定的是道路通行边界：整体外廓宽度严格控制在2.55米的国标限值内，整车空载状态下的顶部护栏最高点距地面高度不超过4米，完全满足国内绝大多数高速收费站、干线公路限高杆的通行要求，不会出现超宽超高导致的通行受限问题。罐体本身采用卧式圆筒形结构，

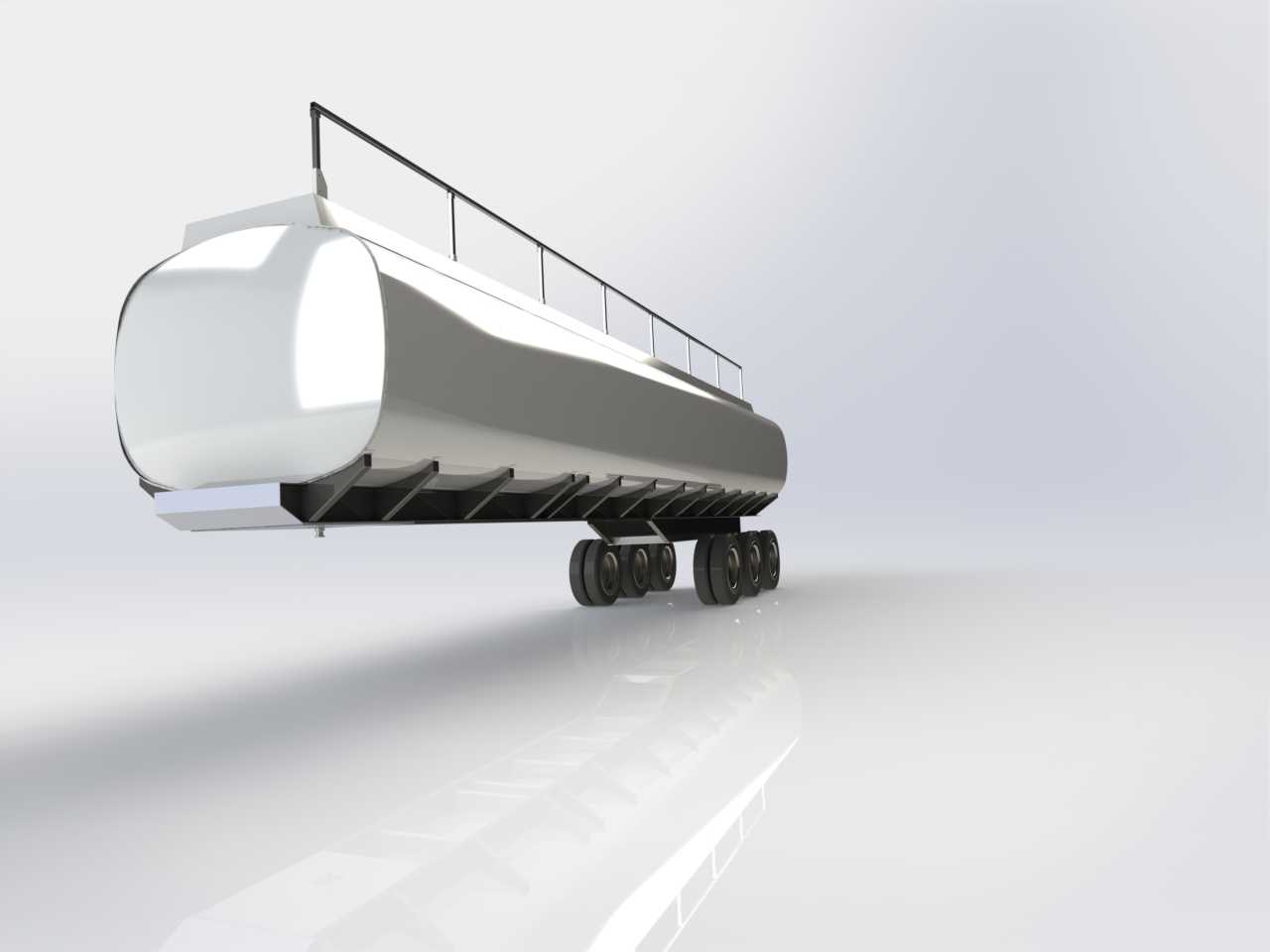

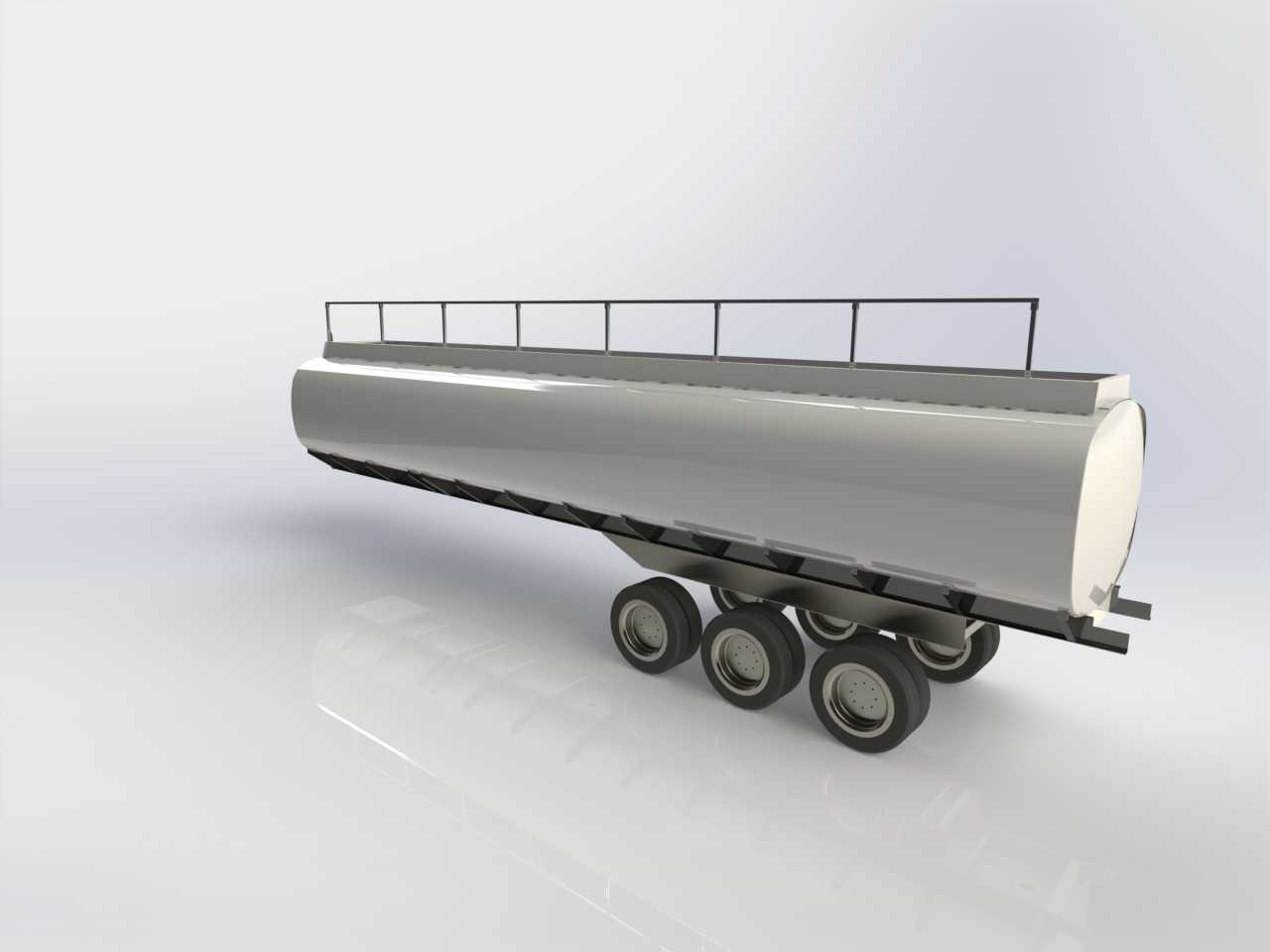

　　这种结构并非随意选择——圆筒形截面在同等壁厚下能承受更高的内部液体静压力，同时运输过程中液体晃动时的应力分布更均匀，不会出现矩形截面棱角处的应力集中问题，长期交变载荷下的结构疲劳寿命更有保障。罐体底部的承载梁采用纵梁贯通式设计，与半挂车底盘的牵引销、悬挂安装位直接刚性连接，多轴悬挂的安装点位完全匹配重载工况下的轴荷分配，三轴（含随动轴）的布局能将满载状态下的单轴轴荷控制在公路允许的限值内，避免重载状态下对路面的过度损伤，也能满足治超站点的称重要求。罐体顶部设置的通长防护栏，是针对运维人员登顶作业的安全防护结构，护栏高度符合高空作业防护的安全要求，栏条间距能避免人员意外跌落，同时顶部预留的人孔、油气回收接口、

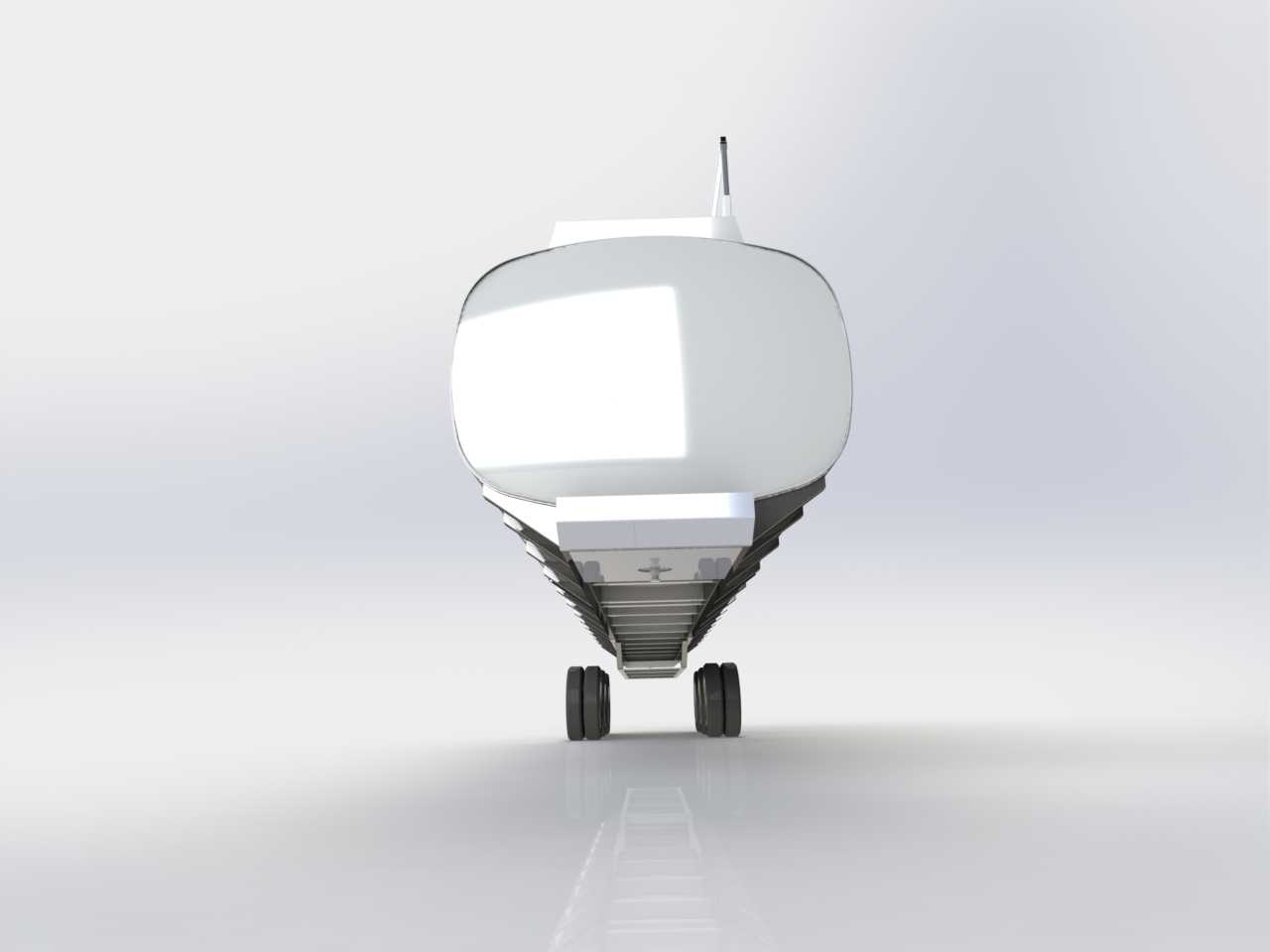

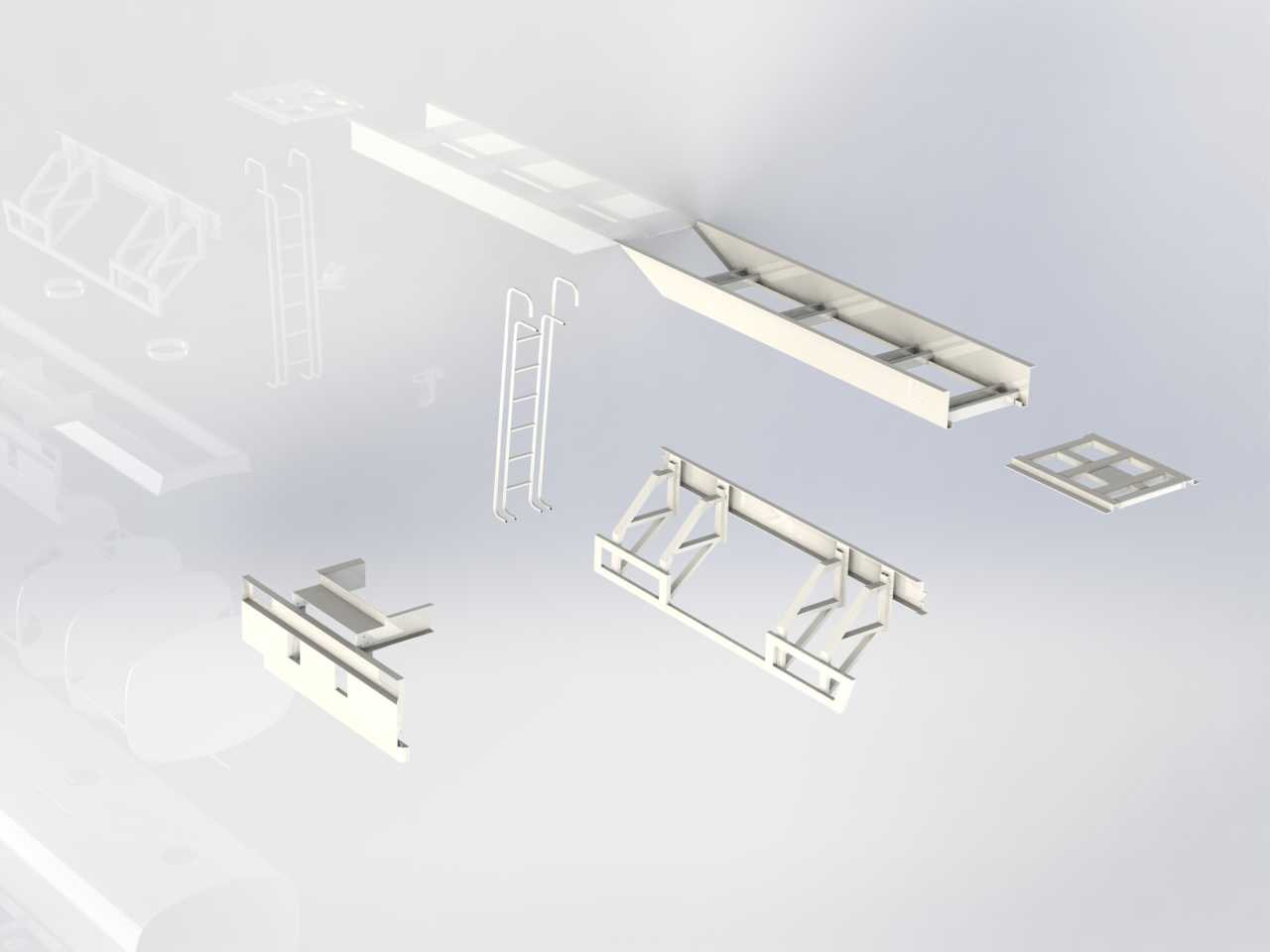

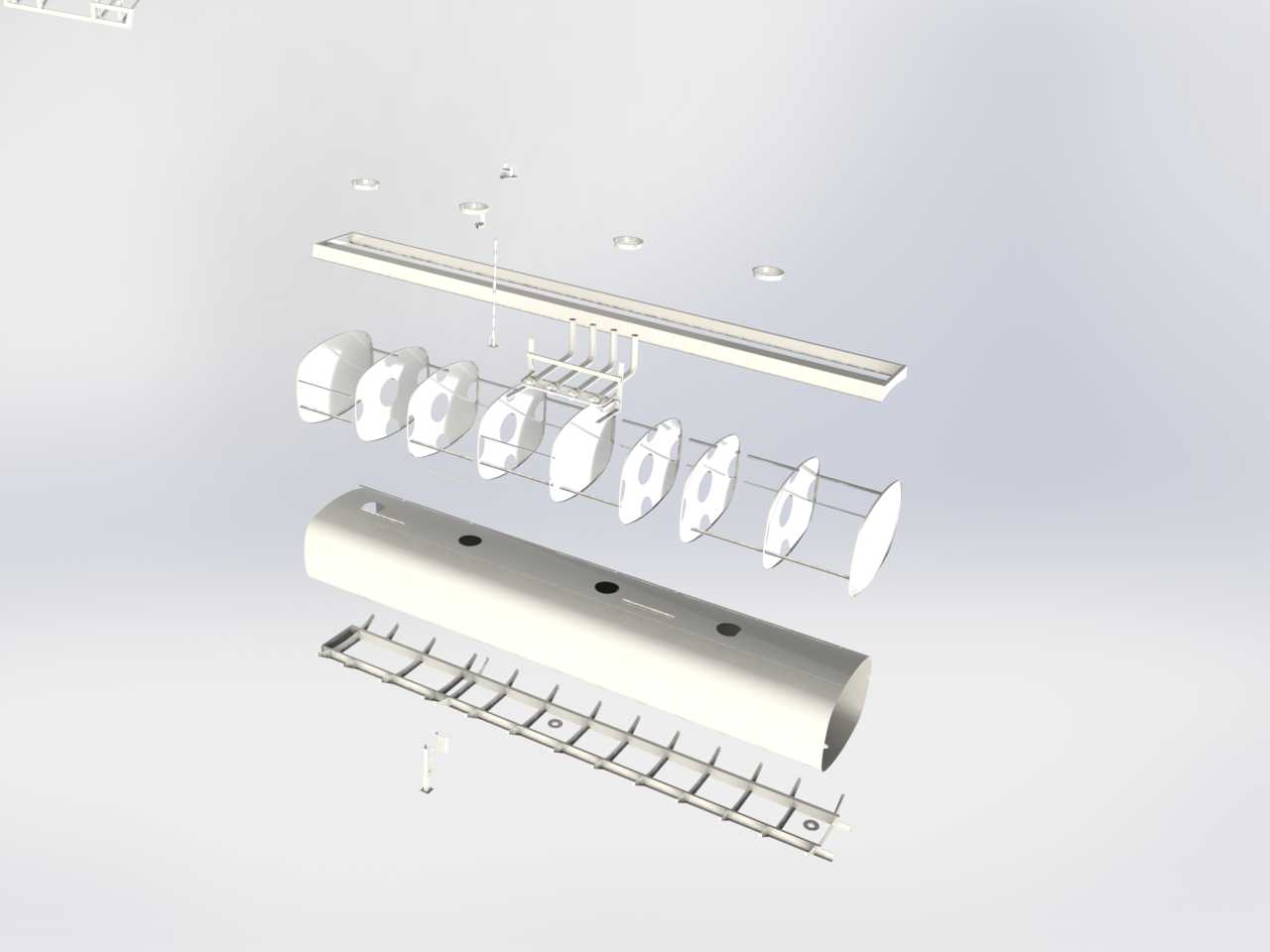

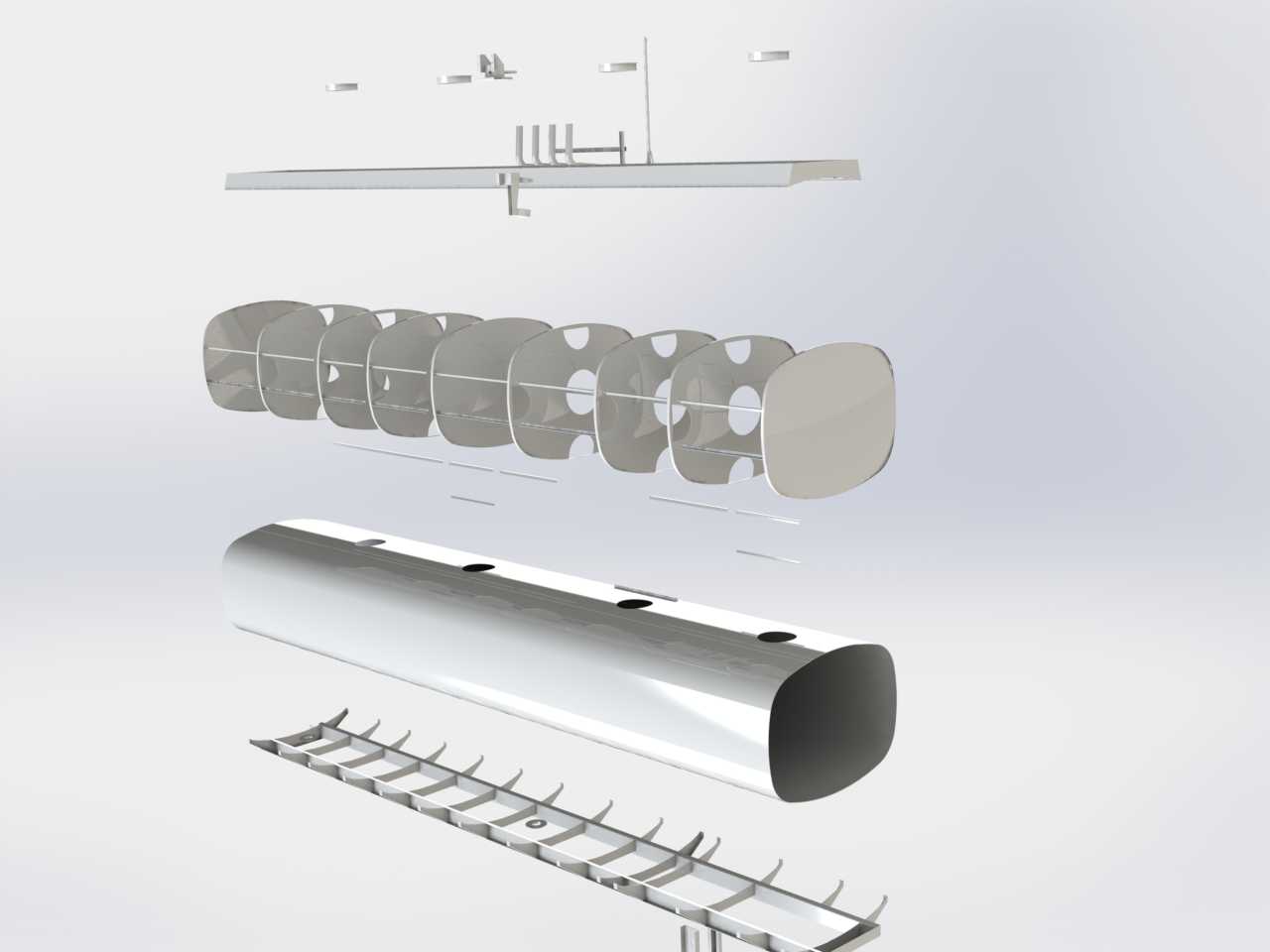

　　防溢流探头安装位都做了局部加强，避免后期加装附件时对罐体本体造成额外的开孔损伤。罐体尾部的卸料操作区做了内收式设计，不会超出整车尾部的外廓边界，避免车辆转弯、倒车时操作阀组被障碍物剐蹭，底部的卸料管路沿承载梁内侧布置，外侧有防护梁遮挡，能防止行驶过程中飞溅的碎石、路面积水腐蚀管路，也能避免轻微托底时直接磕碰管路造成泄漏。设计过程中特意考虑了液体晃动对行驶稳定性的影响：罐体内部设置了多道横向防浪板，防浪板上开有符合流体特性的过流孔，既能在车辆急加速、急制动时缓冲液体的纵向冲击力，降低对罐体封头的冲击载荷，也不会因为完全封堵导致罐体内部应力无法释放，防浪板与罐体内壁的焊接位置都做了圆弧过渡处理，减少焊接应力集中。底盘部分的车轮布局采用前双后双的多轴排布，轴距设置兼顾了转弯半径与轴荷分配，在狭小的油库内部场地转弯时，后轮的随动特性（若配置随动轴）能减小转弯半径，提升场地内的 maneuver 灵活性，轮胎上方的罐体底部做了弧形避让，避免满载状态下罐体下沉与轮胎发生剐蹭。从安装边界来看，整个罐体与底盘的连接采用高强度螺栓配合焊接支座的方式，支座位置避开了罐体的焊缝区域，防止连接应力与焊接应力叠加造成罐体开裂，牵引销位置的承载板做了加厚处理，能承受起步、制动时的纵向冲击力，以及行驶过程中路面颠簸带来的垂直动载荷。另外，罐体外部的爬梯设置在侧面靠后位置，爬梯踏步做了防滑处理，登顶后的操作平台与顶部护栏连为一体，

　　运维人员从爬梯登顶后可以直接在防护栏范围内完成量油、取样、开启人孔等操作，不需要在无防护的罐顶行走，大幅降低作业风险。整个结构没有多余的造型设计，所有曲面、棱角、安装位都围绕实际运输、运维的需求设置，比如罐体底部的倾斜角度设置了微小的卸料坡度，能保证卸料时罐内残液完全排净，不会有积液留存影响后续不同标号油品的换装，封头采用标准椭圆形封头，承压能力优于碟形封头，同时加工成型难度更低，适合批量生产制造。在结构校核层面，建模时已经预留了罐体壁厚的腐蚀裕量，考虑到油品中微量杂质对罐壁的长期腐蚀，壁厚取值能满足10年以上的使用周期要求，所有外部附件的安装座都提前在建模阶段完成了位置布局，不需要后期现场打孔焊接，能最大程度保证罐体的整体密封性与结构强度。
