壁挂式红色消防器材存放箱体结构设计

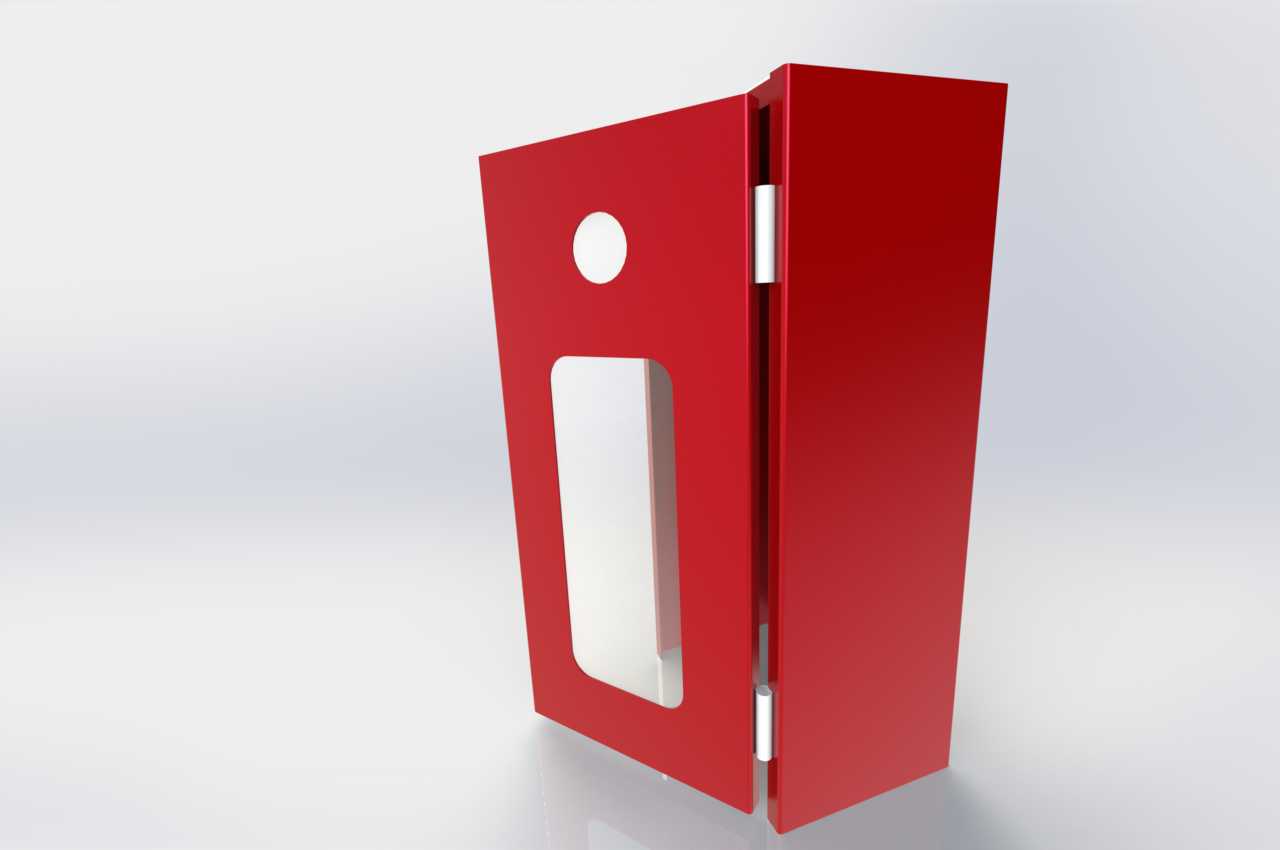

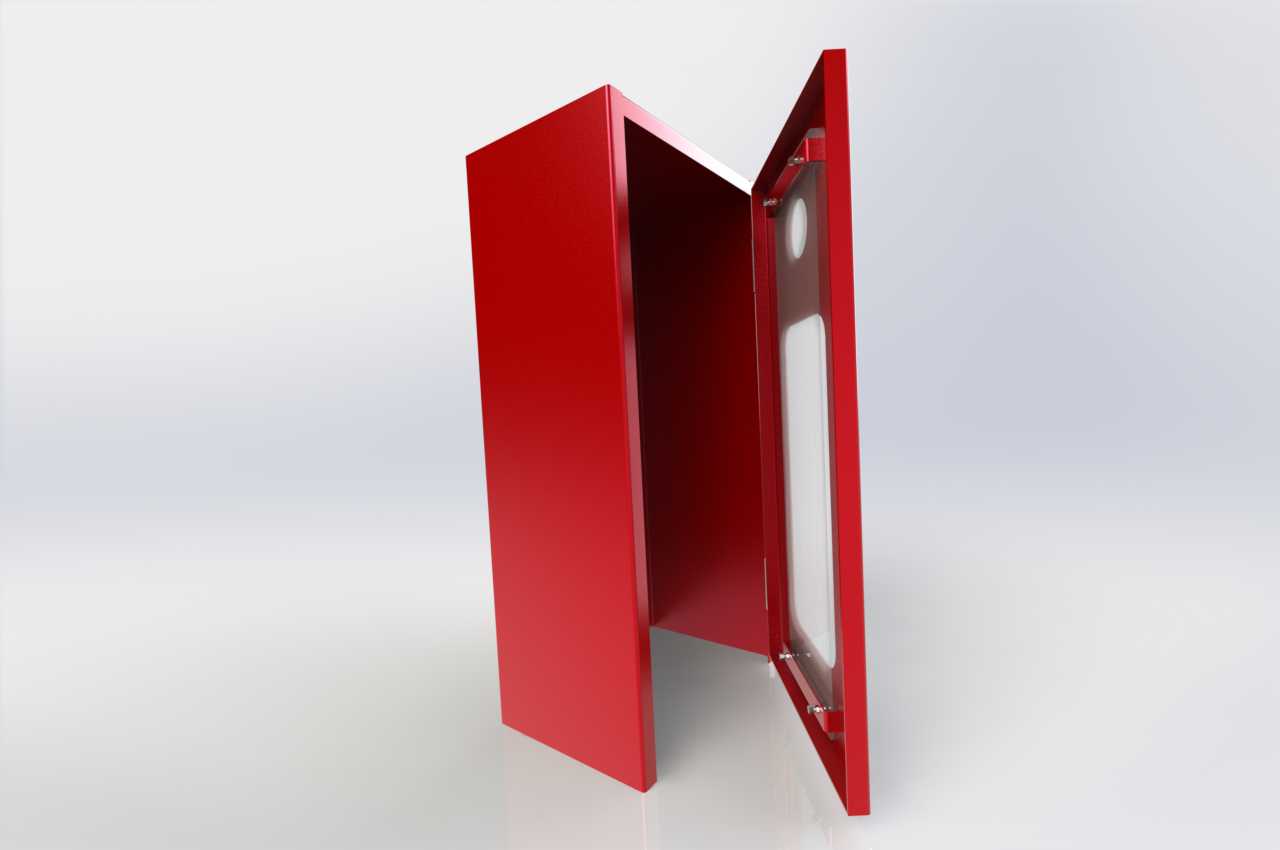

　　日常做消防配套设施结构建模时，这类壁挂式消防器材存放箱是商用建筑、工业厂房消防点位布设里最常见的配套构件，不同于落地式灭火器箱的厚重结构，这款箱体采用薄钢板弯折成型的设计思路，整体为立式长方体结构，适配单具或两具手提式干粉灭火器的存放空间，开门方式采用侧开铰链式结构，门体与箱体侧边通过暗藏式合页连接，开门角度可达到160度以上，避免紧急取用器材时门体遮挡操作空间，门体上预留有透明观察窗位，日常巡检时无需开门即可直接确认内部器材是否在位、压力值是否正常，省去频繁开箱检查的繁琐流程。从安装边界来看，这款箱体背部预留有四个壁挂安装孔位，孔位间距符合常规消防安装规范要求，安装时需保证箱体底部距离地面高度符合消防验收标准，箱体侧边与墙体转角、

　　其他设施的预留间隙不小于50毫米，保证开门操作不受周边障碍物干涉，箱体内部没有多余的突出结构，所有弯折边都做了卷边钝化处理，避免取用器材时划伤操作人员，箱体的红色外表面采用静电喷塑工艺处理，色彩符合消防设施专用的红色色号要求，长期在公共区域布设也不易出现掉漆、褪色的问题。从实际应用场景出发，这类箱体主要布设在写字楼走廊、厂房通道、酒店疏散口、商场公共区域等位置，属于固定消防设施的配套存放载体，设计时首先要考虑的是紧急状态下的取用便捷性，所以门体没有加装复杂的锁具结构，采用的是易破拆的卡扣式封签结构，日常状态下可以避免无关人员随意开启箱体触碰消防器材，发生火情时不需要额外工具，直接用力按压门体即可破坏封签快速开门取用器材。

　　建模过程中对箱体的板材弯折公差做了预留，薄钢板弯折时的R角控制在1.5毫米，既保证弯折处的结构强度，不会因为反复开关门出现弯折处开裂的问题，也不会因为R角过大导致箱体拼缝过宽影响外观整体性，箱体的门框位置做了内折边处理，门体关闭后可以完全嵌入门框内，避免公共区域的灰尘、水渍进入箱体内部腐蚀器材，门体与箱体的配合间隙控制在1毫米以内，开关门时没有明显的晃动旷量。不同于普通储物箱体的设计，消防箱体的结构强度需要满足一定的抗冲击要求，建模时在箱体背部和侧边都做了加强筋压型处理，不需要额外增加板材厚度就可以提升箱体整体的抗变形能力，即使受到日常搬运物品的轻微碰撞也不会出现明显凹陷，箱体内部没有设置多余的分隔结构，

　　预留的净空间可以兼容市面上绝大多数规格的手提式灭火器，也可以根据点位需求放置消防栓接口、应急逃生面罩等其他小型消防器材，适配性较强。在做结构校核时，重点验证了铰链位置的承重能力，门体反复开关上千次也不会出现合页松动、门体下垂的问题，安装孔位的位置做了下沉式处理，安装完成后膨胀螺丝的头部不会突出箱体内壁，避免取放器材时被螺丝头部刮蹭，箱体底部做了微小的沥水孔设计，即使日常清洁时有少量水渍进入箱体，也可以从底部沥水孔排出，不会长期积存在箱体内部导致板材锈蚀，延长箱体的整体使用寿命。
