卧式工业储水承压罐体结构设计

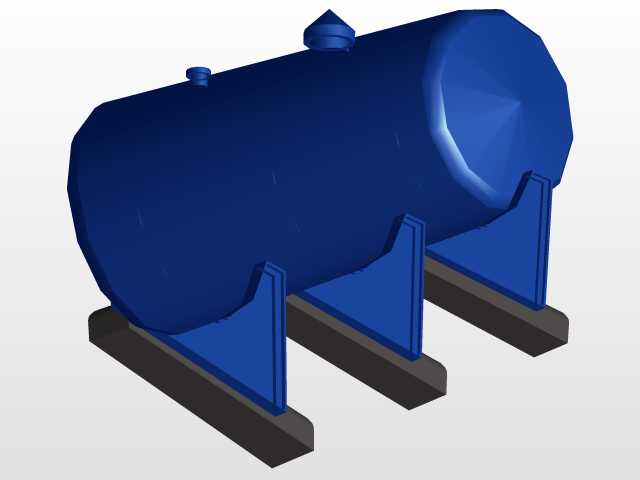

　　在工业流体存储、工艺水循环、厂区供水配套、中小型生产制程缓冲储液场景中，卧式布置的承压储水罐体是应用频次极高的静设备品类，区别于立式储罐对垂直安装空间的高要求，这类卧式罐体可适配层高受限的车间、户外场站、配套设备旁的狭长安装区域，落地式鞍座支撑的结构形式也让设备运行时的稳定性更优，即使储液满载状态下也不会出现重心偏移带来的倾覆风险。从结构设计逻辑来看，罐体主体采用等径圆筒搭配两端标准椭圆形封头的结构形式，椭圆封头的曲面曲率过渡均匀，承压状态下的应力分布远优于平盖结构，可在同等壁厚条件下承受更高的内部静水压，同时减少封头与筒体连接位置的应力集中系数，降低长期带压运行下的焊缝疲劳风险。筒体顶部设置的两个接口分别承担不同功能，

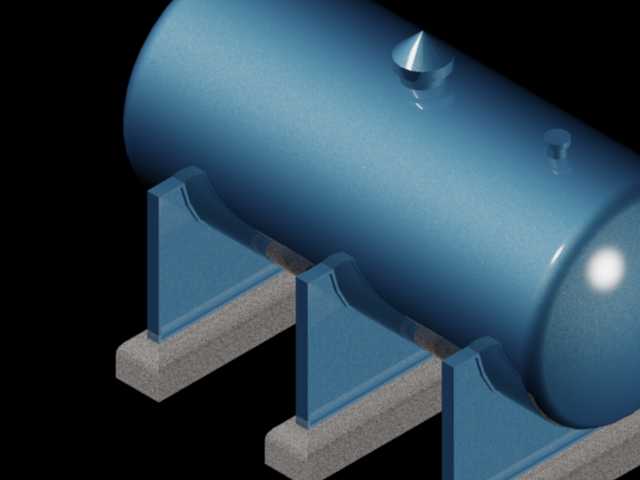

　　尺寸稍大的凸起接口可作为进水、排气或者检修人孔的安装位，尺寸偏小的接口可适配液位传感器安装、溢流管路连接或者压力检测仪表的装配，接口位置均做了补强圈结构设计，避免开孔位置削弱筒体整体结构强度，补强范围覆盖开孔周边1.5倍孔径的区域，焊接时采用全焊透结构保证接口位置的密封性能。支撑结构采用三个等间距布置的鞍式支座，鞍座的弧形支撑面与筒体外径完全贴合，接触位置设置了缓冲垫层，避免钢制鞍座与筒体直接接触造成的外壁防腐层磨损，同时可缓冲设备运行过程中因温度变化产生的筒体伸缩形变，鞍座底部的混凝土基座预埋板可通过地脚螺栓与鞍座底板固定，安装时需保证三个鞍座的支撑面处于同一水平标高，误差控制在2mm以内，

　　避免罐体安装后出现局部应力集中导致的筒体变形。从安装边界维度考量，这类卧式罐体的轴向长度与筒体外径比例控制在3:1左右，安装时需在罐体两端预留不小于封头直径1/2的操作空间，用于后期检修、阀门拆装与仪表维护，罐体侧边需预留至少600mm的巡检通道，顶部接口位置的上方净空需满足管路安装与阀门操作的空间要求，避免与厂区其他管线、桥架发生干涉。设计过程中需重点校核鞍座位置的筒体局部剪应力，尤其是中间鞍座的支撑位置，需通过合理的间距布置让三个鞍座的支撑反力均匀分布，避免单个鞍座受力过大造成筒体局部凹陷；筒体壁厚的计算需结合设计压力、储液密度、腐蚀裕量综合确定，内壁需做防腐处理适配工业水、循环冷却水等不同介质的存储需求，

　　外壁根据安装场景做防锈漆与面漆涂装，户外安装场景下还需额外考虑保温层的安装空间，鞍座的高度设计需满足罐体底部排污接口的安装与操作要求，排污口设置在筒体轴向最低点位置，可在检修时完全排空罐内积液，避免残留介质造成内壁腐蚀。这类罐体在实际应用中可直接对接厂区生产供水管网、循环冷却水系统、消防应急储水系统，也可作为小型水处理设备的配套储水单元，鞍座的标准化设计可让罐体直接适配不同载荷等级的混凝土地基，无需额外做复杂的基础结构，安装时的找平工序仅需调整鞍座底板下的垫铁即可完成，大幅缩短现场安装的周期。
