卧式带支架腐蚀防护罐体结构设计

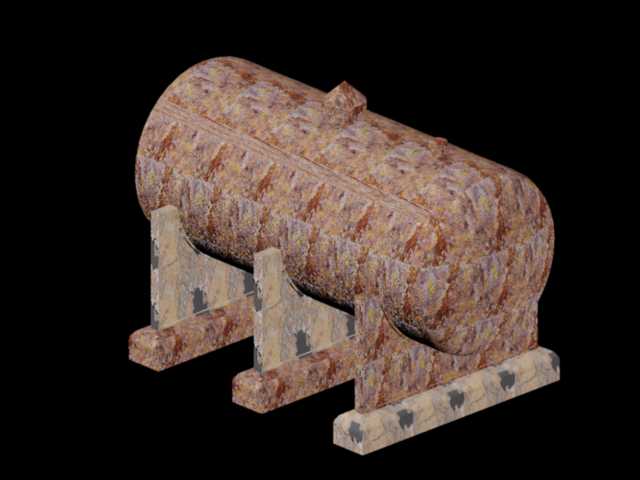

　　在野外油气集输站点、化工物料临时存储区、战地油料补给点位这类场景里，卧式存储罐体的应用占比一直不低，这类设备往往需要兼顾放置稳定性、介质兼容性与现场快速部署的需求，本次呈现的带支架卧式罐体结构，就是针对高腐蚀环境下的存储需求做的针对性设计。从实际用途来看，这类罐体主要用于存储具备一定腐蚀性的液态介质，区别于普通光滑外壁的储液罐，该结构外壁做了粗糙化的防腐层包覆处理，能够抵御户外高湿、高盐雾或者介质微量渗漏带来的外壁腐蚀，延长罐体在无频繁维护场景下的使用寿命。从功能特性上看，罐体采用两端椭圆封头的卧式结构，相比立式储罐，卧式结构的重心更低，在临时布设、无硬化混凝土地基的场地放置时，抗倾覆能力更强，

　　不需要做复杂的地基锚固就能满足放置稳定性要求；配套的三组鞍式支座不是等距排布，而是根据罐体充液后的弯矩分布做了位置优化，两端支座距离封头切线的距离控制在罐体总长的六分之一左右，中间支座对应罐体充液后挠度最大的位置，能够有效降低罐体壁板的局部应力，避免长期承重出现壁板凹陷变形。设计思路上，没有采用常规的焊接式鞍座直接与罐体壁板连接的形式，而是在支座与罐体接触的弧面位置预留了缓冲垫层的安装空间，实际装配时可以在接触面垫入耐油橡胶板，既可以避免罐体与钢制支座直接接触形成电化学腐蚀，也能抵消罐体充放液过程中因为温度变化、介质重量变化产生的微小形变位移，防止焊缝位置长期受交变应力出现开裂。支座本身采用了带横向底梁的框式结构，不是单片的鞍形板，

　　每个支座底部都有两根横向延伸的底脚，底脚上预留了地脚安装的通孔，既可以在硬化地面上打膨胀螺栓固定，也可以在软质地面上垫枕木后通过绑带牵拉固定，适配不同的场地安装条件。外形尺寸方面，罐体的长径比控制在3:1左右，这个比例既不会因为长径比过大导致运输时超出常规货运车辆的宽度限制，也不会因为长径比过小导致罐体整体高度过高，影响现场管路连接的操作便利性；安装边界上，三个支座的底脚整体形成的支撑矩形范围，宽度比罐体直径大出40%，长度比罐体总长短15%左右，现场布设时只需要清理出对应大小的平整场地，不需要额外做大面积的场地硬化，就能满足设备放置的承重要求。罐体顶部预留了一个凸起的接管安装位，可以根据实际使用需求安装呼吸阀、

　　加注口或者液位检测装置，不需要在现场额外对罐体壁板开孔做焊接加工，减少现场施工对罐体防腐层的破坏。支座的立板上开有减重孔，在不降低结构承重强度的前提下，减少了支座本身的钢材用量，同时减重孔也可以作为现场吊装时的穿绳点位，方便罐体整体的吊装移位，不需要额外焊接吊装吊耳，避免焊接位置破坏防腐层。从结构细节来看，罐体的环向焊缝位置都做了防腐层的加厚处理，对应支座的位置刚好避开了环向焊缝，防止焊缝位置长期受支座支撑应力影响出现开裂；底脚的底面做了铣平处理，保证放置时三个支座的底面处于同一水平面，避免出现单个支座悬空导致罐体受力不均的问题。在战地补给这类特殊场景下，这类带防腐层的卧式罐体还可以用来存储应急供水、洗消药剂等介质，粗糙的外壁处理也能降低野外环境下的光反射，减少暴露风险，鞍式支架的结构设计也方便快速拆解转运，不需要大型吊装设备就能完成短距离的移位调整。相比普通的民用储液罐，该结构在设计时就考虑了无维护条件下的长期放置需求，所有外露的结构件都和罐体做了同标准的防腐处理，不会出现支架先于罐体腐蚀失效的情况，支撑结构的承重冗余按照罐体满载重量的1.5倍做校核，即使在场地出现轻微沉降的情况下，也能保证罐体结构不会出现失稳变形。
