汽车传动用深沟滚珠轴承结构造型

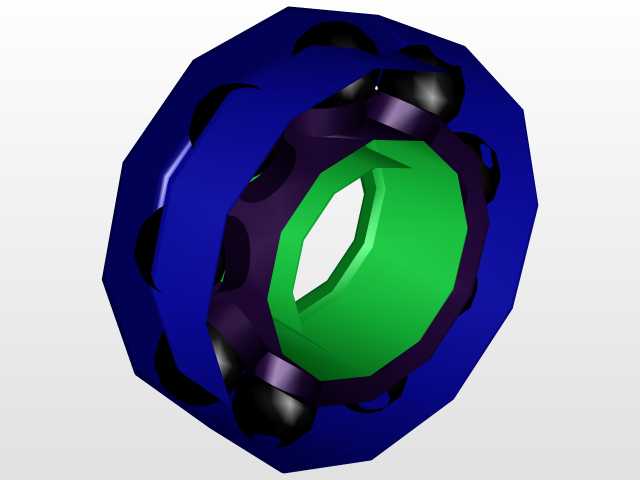

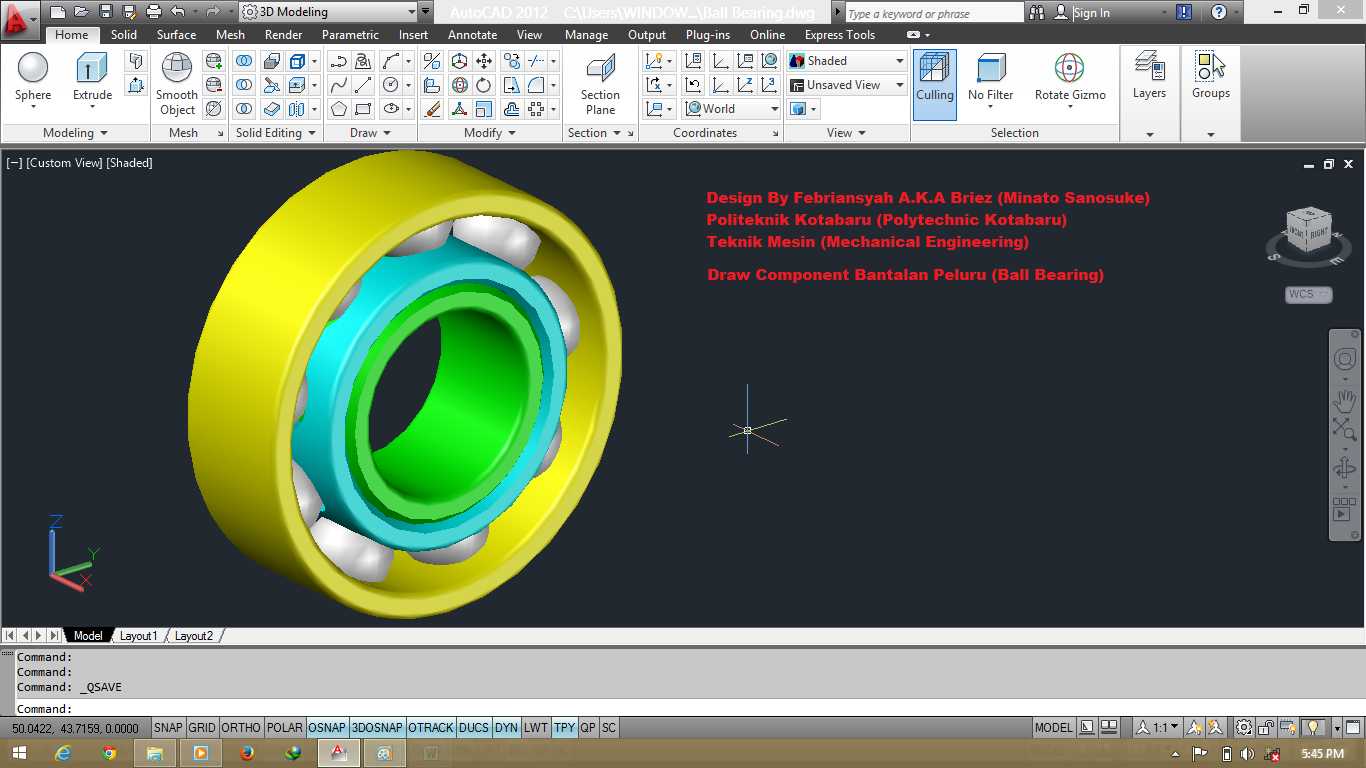

　　在汽车底盘传动系统、轮毂支撑单元以及发动机辅助传动模块中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心回转支撑零件，其运行精度直接决定了传动系统的运转平顺性、NVH表现以及部件使用寿命。这款滚珠轴承的造型设计完全围绕量产装车的实际工况展开，建模过程中优先还原了各部件的装配配合关系，而非单纯做外观曲面的堆砌。从结构组成来看，模型完整还原了外圈、内圈、滚动体、保持架四个核心部分，其中外圈采用带圆弧滚道的环形结构，外圆柱面为安装基准面，设计时需要严格控制其圆柱度公差，避免压装到轴承座孔后出现滚道变形，导致滚动体卡滞；内圈的内孔为与轴径配合的基准面，滚道曲率与滚动体曲率的匹配值经过反复校核，保证滚动体在滚道内为点接触滚动状态，

　　将运转过程中的摩擦损耗控制在最低水平。滚动体采用均匀排布的球形结构，保持架的兜孔结构完全贴合滚动体外形，既能够将相邻滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦与磨损，又预留了足够的润滑脂存储空间，保证轴承在长期运转过程中能够持续得到润滑。在实际装车场景中，这类轴承需要适配-40℃到120℃的工作温度区间，承受车辆行驶过程中来自路面的冲击载荷，因此建模时特意还原了滚道表面的强化层结构示意，同时在内外圈的边缘位置做了微小的倒角处理，既可以避免安装过程中锐边划伤配合面，也能减少应力集中，提升轴承的抗冲击能力。从安装边界来看，模型严格按照标准深沟球轴承的安装尺寸规范搭建，外圈与轴承座孔的配合采用基轴制过渡配合，

　　内圈与传动轴的配合采用基孔制过盈配合，安装时的轴向定位依靠轴肩与轴承座孔的挡边实现，建模时特意保留了轴肩与挡边的避让间隙，避免安装后轴承端面与定位结构出现硬接触，导致运转过程中产生额外的轴向载荷。在设计思路上，这款轴承造型没有做多余的装饰性结构，所有曲面与实体结构都服务于功能实现：内外圈的滚道弧度经过参数化建模调整，保证滚动体的接触角处于合理范围，既能够满足径向承载需求，也能承受车辆急加速、急减速时产生的瞬时轴向力；保持架采用分体式卡扣结构的造型还原，实际生产中这种结构便于装配，同时在高速运转时能够保持足够的结构强度，不会因为离心力出现变形脱出。在三维建模过程中，各部件的装配约束完全按照实际装配逻辑设置，

　　滚动体与内外圈滚道之间预留了合理的工作间隙，模拟真实轴承的游隙参数，避免过约束导致的运动仿真卡滞；同时模型的各部件都做了独立的实体分层，便于后续做有限元分析时单独赋予材料属性，比如内外圈与滚动体采用高碳铬轴承钢材质，保持架采用增强尼龙或者冲压钢材质，能够快速完成载荷工况下的接触应力分析、疲劳寿命计算。对于设备选型与结构设计从业者来说，这个模型可以直接用于传动系统的装配干涉检查、安装空间校核，也可以作为运动仿真的基础部件，直观展示轴承在回转过程中的滚动体运动状态，帮助设计人员快速判断轴承选型是否符合安装空间要求、载荷能力是否匹配工况需求，避免在实际样机试制阶段出现轴承安装不上、承载不足导致的早期失效问题。
