汽车发动机传动张紧轮滑轮结构设计

在汽车发动机前端轮系的传动布局中，这类轮体是保障传动带稳定运行的核心部件之一，日常工作中需要持续承受传动带的张紧压力，同时跟随传动带的运转做高速回转，整个服役周期内要兼顾耐磨性能与回转精度，避免出现传动带跳齿、偏磨、异响等常见故障。从实际装车场景来看，这类轮体多布置在发动机前端附件驱动轮系的张紧侧，位置介于曲轴带轮与发电机、水泵、空调压缩机等附件带轮之间，部分机型也会将其用作惰轮来调整传动带的包角，优化整个轮系的受力分布。

设计这类轮体时，首先要明确安装边界的约束条件：轮体的中心安装孔需要与张紧臂的支撑轴做间隙配合，孔内通常会预留轴承的安装位，轴承位的同轴度公差需要控制在0.02mm以内，避免高速回转时出现径向跳动；轮体的外圆工作面是与传动带直接接触的区域，表面粗糙度需要达到Ra1.6以下，同时要保证外圆面的圆柱度，防止传动带在运转过程中出现轴向窜动。轮体的整体外径需要匹配对应机型的传动带张紧行程，外径过大会挤占轮系的布置空间，过小则会增大传动带的弯曲应力，加速带体的疲劳老化，通常这类轮体的外径会控制在60mm到90mm之间，轮缘的宽度要比匹配的传动带宽出2mm到3mm，预留出一定的对中误差余量，避免装配时带体边缘与轮缘发生剐蹭。

从结构细节来看，轮体采用了中空的辐板式设计，而非实心结构，一方面是为了降低自身的转动惯量，减少发动机启动和转速波动时的惯性冲击，另一方面也能在保证结构强度的前提下降低零件重量，符合汽车零部件轻量化的设计要求。轮体中心的轮毂部分做了加厚处理，用来压装滚动轴承，轴承的选型通常采用双面密封的深沟球轴承，能够适应发动机舱内多粉尘、高低温交变的工作环境，终身免维护。轮缘的内侧设计有挡边结构，能够对传动带起到轴向限位的作用，防止传动带在转速剧烈波动时从轮体上滑脱。

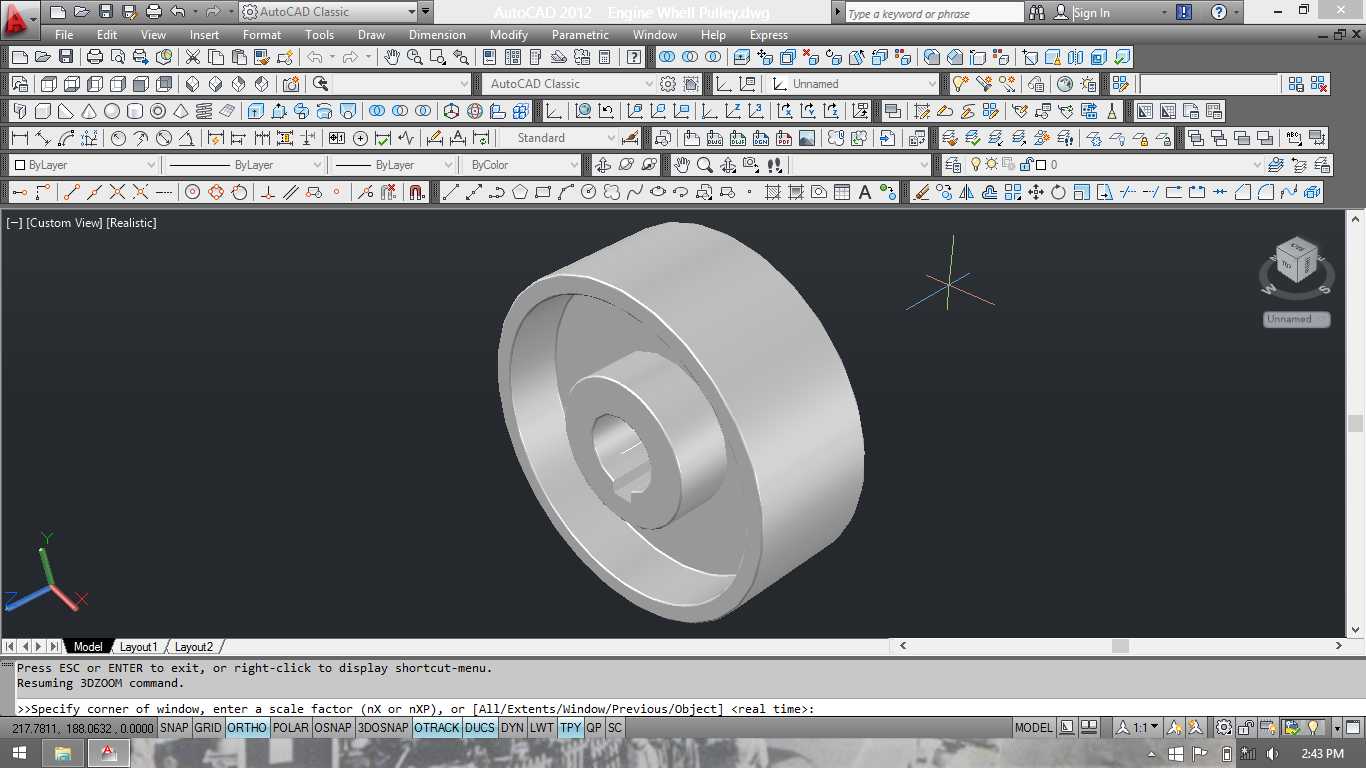

在实际建模过程中，需要重点关注几个关键的配合特征：首先是中心轴承安装孔的台阶定位面，这个面是轴承轴向定位的基准，平面度公差需要严格控制，否则会导致轴承安装后出现偏斜，加剧轴承的磨损；其次是轮体外圆面与中心孔的同轴度，这个形位公差直接影响轮体回转时的跳动量，如果跳动过大，会导致传动带的张紧力出现周期性波动，引发传动带异响、张紧器疲劳损坏等问题；另外轮体的减重腔结构需要做圆角过渡，避免应力集中，在轮体承受交变载荷时出现裂纹。

这类轮体的工作环境相对恶劣，发动机舱内的工作温度通常在-40℃到120℃之间，轮体材料多选用高强度的工程塑料或者粉末冶金材料，部分重载机型也会采用钢制冲压焊接结构，不同材料的选型需要匹配对应的强度校核：塑料材质的轮体需要做玻纤增强处理，保证高温下的结构刚度，避免长时间受力出现蠕变变形；粉末冶金材质的轮体需要控制材料的孔隙率，保证材料的耐磨性能；钢制轮体则需要做表面防锈处理，适应舱内的潮湿、多盐雾环境。

从装配流程来看，轮体压装轴承后，需要整体做动平衡校正，剩余不平衡量需要控制在规定范围内，避免高速回转时产生振动，影响整个前端轮系的NVH表现。装配到张紧臂上之后，需要保证轮体的回转灵活，无卡滞现象，同时轮体的端面跳动量要控制在允许范围内，确保传动带能够平稳贴合在轮体工作面上。在轮系的匹配计算中，这类轮体的位置还需要结合张紧器的张紧力曲线做优化，保证传动带在整个寿命周期内的张紧力维持在合理区间，既不会因为张紧力过大导致附件轴承载荷过高，也不会因为张紧力过小出现传动带打滑。

很多一线维修的案例中，这类轮体的失效形式多表现为轴承异响、轮面偏磨、轮体破裂等，这些失效问题很多都可以在设计阶段通过结构优化来规避：比如在轮体与轴承的配合面设计合理的过盈量，避免过盈量过大导致轴承内圈变形，增大轴承的运转阻力；在轮缘的工作面上设计细微的纹理结构，提升与传动带之间的摩擦力，减少打滑的概率；在减重腔的位置设计合理的加强筋，提升轮体的整体结构强度，承受传动带的侧向压力时不会出现变形。建模过程中对这些细节特征的还原，能够为后续的有限元强度分析、轮系动力学仿真提供准确的数模基础，避免后续开模、装车阶段出现设计变更，缩短零部件的开发周期。
