直列四缸发动机曲轴结构三维数模

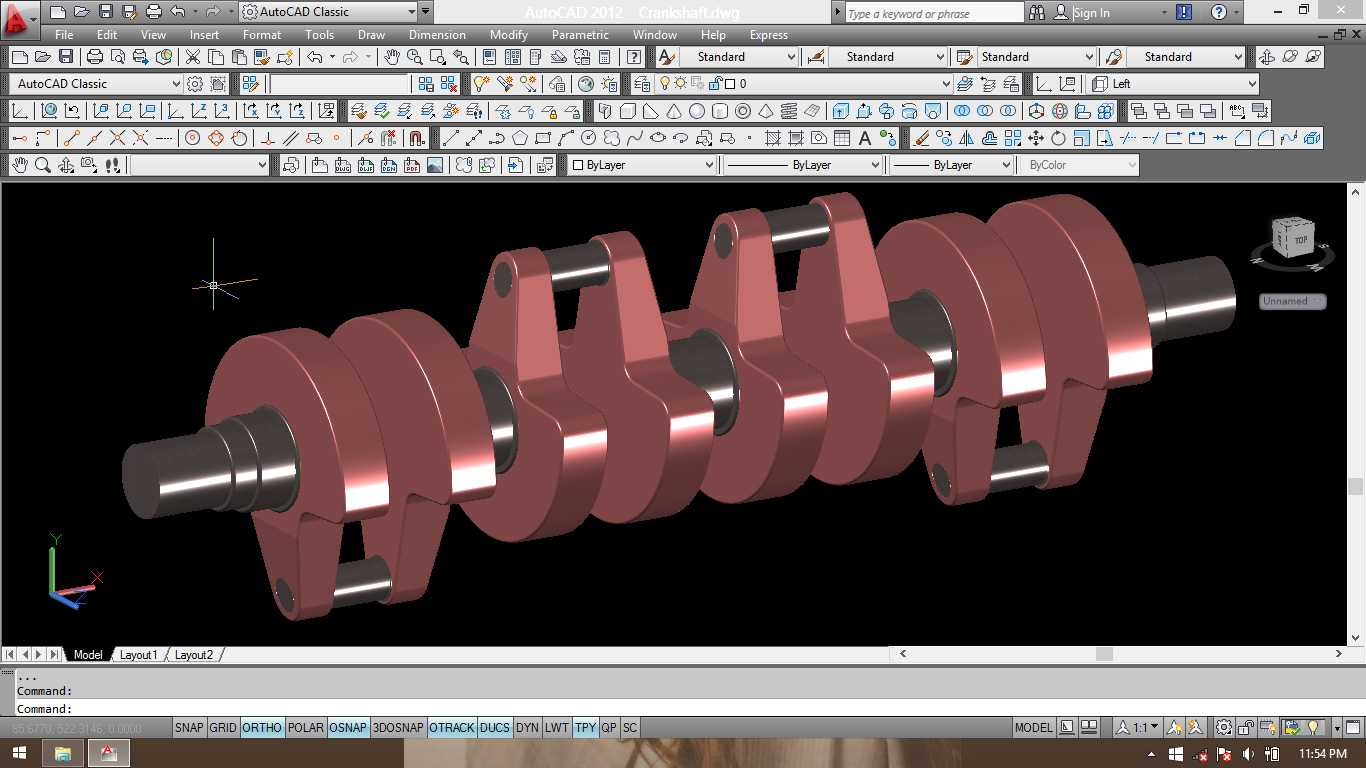

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套数模还原的是直列四缸机型常用的全支承曲轴结构，日常做整机动力匹配、曲柄连杆机构运动校核、缸体曲轴孔同轴度验证的时候，都可以直接调用这套结构做装配干涉检查。从实际装机场景来看，这类曲轴主要适配排量1.6L-2.4L区间的民用乘用车汽油机，也可同结构改型后用在小排量非道路柴油机、固定动力机组上，工作过程中需要持续承受活塞连杆组传递来的周期性爆发压力，同时要平衡往复惯性力与旋转惯性力，避免整机运行出现异常振动。设计层面上，这套结构采用四个曲柄销错开180度的布置方案，对应直列四缸机1-3-4-2或者1-2-4-3的常见点火顺序，

　　相邻两个曲柄销之间设置全支承主轴颈，每一道主轴颈对应缸体上的一道主轴承盖安装位，相比非全支承结构，全支承设计可以大幅降低曲轴工作过程中的弯曲变形量，提升高转速工况下的结构可靠性。数模里完整还原了曲轴的各个结构细节：主轴颈与曲柄销的表面做了高光整度的结构还原，对应实际加工中的磨削与滚压强化工序，曲柄臂位置设置了平衡重结构，平衡重的外形与偏心量经过匹配设计，用来抵消曲轴旋转时产生的一阶、二阶往复惯性力，降低主轴承的载荷波动。曲轴两端的结构也做了完整还原，前端的轴颈用来安装正时齿轮、皮带轮、扭转减振器，后端的法兰结构用来连接飞轮总成，法兰上的定位销孔、螺栓孔位置都按照实际装机尺寸做了还原，装配时可以直接匹配飞轮的定位基准。从安装边界来看，

　　数模里各道主轴颈的同轴度、曲柄销与主轴颈的平行度都符合量产机型的公差要求，主轴颈直径、曲柄销直径、曲柄半径的尺寸比例完全参照量产机型设定，装入缸体时，主轴承瓦的安装间隙、曲轴轴向窜动间隙都可以通过这套数模提前做模拟验证，避免实际装配时出现轴瓦偏磨、轴向定位失效的问题。做运动仿真的时候，可以直接在曲柄销位置添加连杆组件的装配约束，模拟活塞往复运动过程中曲轴的旋转状态，校核曲柄臂在运动过程中是否会和缸体、连杆大头出现运动干涉，也可以基于这个数模做有限元分析，模拟最大爆发压力工况下曲轴的应力分布，验证曲柄臂与轴颈过渡圆角位置的应力集中系数是否在材料许用范围内。实际工程应用中，这类曲轴的材料一般选用球墨铸铁或者调质合金钢，

　　轴颈表面会做高频淬火或者氮化处理提升耐磨性，数模里的过渡圆角位置、油道孔位置都做了准确还原，这些位置是曲轴疲劳失效的高发区域，建模时特意保留了圆角的圆滑过渡结构，没有做简化处理，方便后续做工艺分析的时候，直接提取这些位置的曲率参数匹配加工刀具路径。另外，曲轴内部的斜油道结构也在数模里做了贯通设计，对应实际工作中从主油道过来的压力机油，通过主轴颈油道进入曲柄销位置，给连杆轴承提供润滑压力，油道的倾斜角度、孔径尺寸都参照量产设计，做润滑系统仿真的时候可以直接提取油道的通流截面参数计算机油压力损失。
