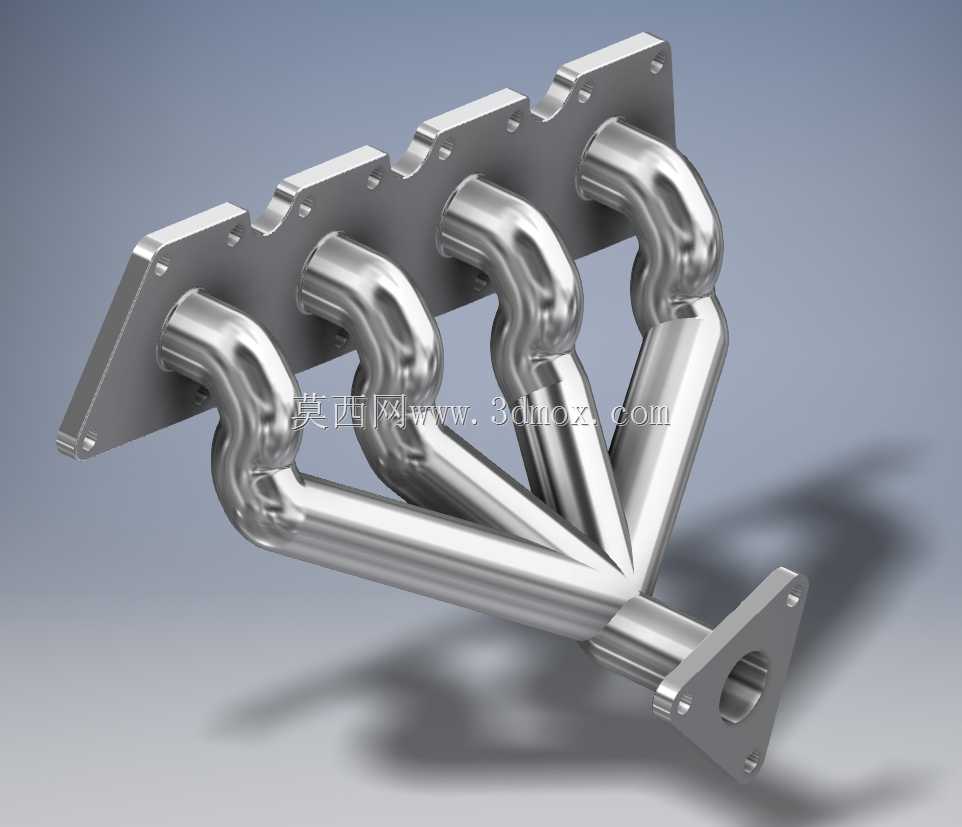

四缸发动机排气歧管金属结构设计

这款排气歧管适配直列四缸内燃发动机，核心作用是将四个气缸燃烧室排出的高温高压废气有序汇集，导入下游排气三元催化、消声总成，是发动机进排气系统里直接影响排气效率、泵气损失的关键结构件。从安装边界来看，进气侧法兰设置四个等距分布的螺栓过孔，孔位公差严格匹配缸盖排气侧的安装螺柱位置，法兰密封面平面度控制在0.05mm以内，避免高温高压废气从结合面泄漏，同时法兰厚度做了加厚处理，抵消发动机长期运行产生的热变形量，防止密封失效。出气侧为单法兰接口，对接下游排气前段管路，接口中心与进气侧四个接口的中心距经过反复调校，兼顾机舱布置空间与管路走向的合理性。

设计过程中首先考量的是各缸排气的干涉问题，四个支管的长度做了等长化处理，让各缸排出的废气到达出气口的时间差控制在极小范围内，避免不同气缸的排气脉冲相互干扰，降低排气背压，提升发动机的充气效率，这一点对于自然吸气机型的动力输出表现影响尤为明显。支管的弯曲弧度全部采用大圆角过渡，没有急弯或截面突变结构，减少废气在管路内的流动阻力，同时降低高速气流冲刷管壁产生的振动与噪声。

材质选型上对应铸造不锈钢的工艺特性，管壁厚度均匀设置为3.5mm，既可以承受排气行程中近千度的高温废气冲刷，也能抵御排气过程中的压力脉动冲击，同时控制整体重量，避免给缸盖侧增加额外的安装载荷。支管交汇的集合段做了平滑的汇流腔设计，引导四股气流顺畅融合，不会在交汇区域产生紊流造成额外的背压抬升。

在实际装车场景中，这类歧管多用于小排量乘用车的汽油发动机，安装时需要在法兰与缸盖之间加装金属密封垫片，按照规定扭矩对角拧紧固定螺栓，防止冷热交变工况下螺栓松动。设计阶段也充分考虑了热胀冷缩的位移量，支管的弯曲结构预留了足够的形变余量，避免发动机升温后管路热胀产生的内应力拉扯法兰结合面，造成密封失效或者管路开裂。整个结构没有多余的冗余设计，所有曲面走向、截面变化都围绕排气效率、结构强度、安装便利性三个核心维度做平衡，既满足量产铸造的工艺要求，也能匹配发动机标定阶段的排气背压指标，不会因为管路设计问题影响发动机的动力输出与排放表现。
