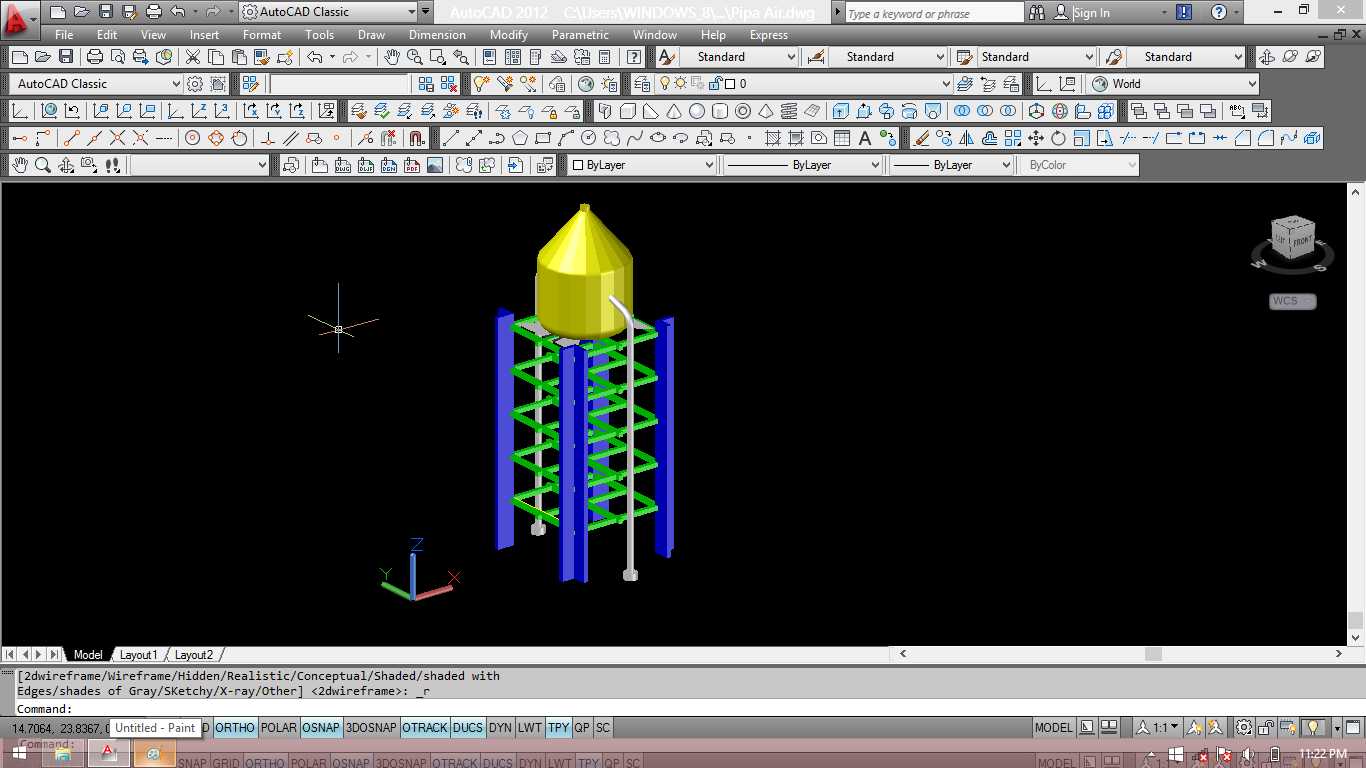

立式支撑结构储水塔三维设计方案

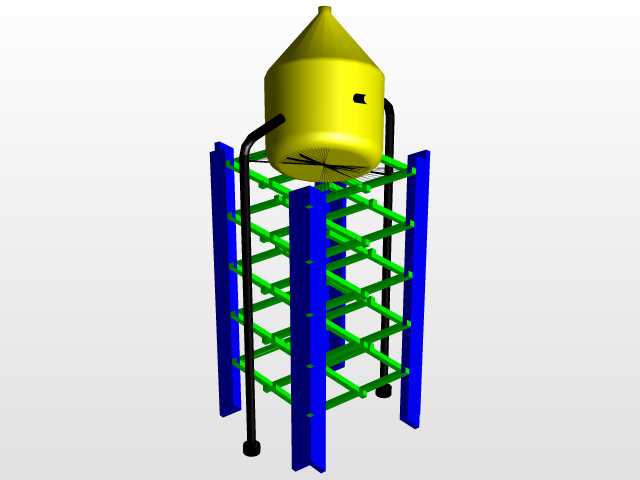

　　这套立式储水塔结构，核心服务于小型聚居区、厂区临时配套、山地零散住户的高位供水场景，依托高位重力势能实现稳定配水，无需额外配置恒压供水机组即可保障管网末端出水压力稳定，适配无集中市政供水管网覆盖的区域使用，也可作为施工场地临时供水、林区消防应急储水的配套构筑物。从结构功能拆分来看，整体分为上部储水罐体、中部支撑塔架、底部锚固基础三个功能段，上部储水罐体采用锥顶圆柱式结构，锥顶设计可避免顶部积灰积水，减少罐体顶部腐蚀风险，圆柱段为核心储水腔，容积匹配常规小型供水场景的日用水波动需求，罐体下部设置出水接口，接口位置高于塔架顶部平台，可保障罐内储水可完全依靠重力排出，无残留死水段。中部支撑塔架采用多根竖向主立柱搭配横向、

　　斜向连接杆件的桁架式结构，主立柱沿罐体圆周均匀排布，承担罐体满水状态下的全部竖向荷载，横向连接杆件按固定层高分层设置，一方面约束主立柱的长细比，避免竖向受压失稳，另一方面可作为检修爬梯的附着基础，斜向杆件交叉布置，承担风荷载、水平地震作用下的侧向力，保障塔架整体抗侧刚度，避免极端天气下结构出现倾覆风险。设计过程中优先考虑了现场安装的便捷性，所有杆件均采用等截面标准化型材，无需现场定制裁切，可通过螺栓拼接完成整体装配，降低现场焊接作业量，适配交通不便的山地、野外区域的施工条件。安装边界方面，塔架底部设置预埋锚固板，需匹配现场浇筑的钢筋混凝土基础，基础平面尺寸需超出塔架立柱外轮廓一定范围，埋深根据当地冻土深度、地基承载力确定，

　　保障基础抗拔、抗倾覆性能满足满水荷载加五十年一遇风荷载的组合工况要求。罐体顶部设置检修人孔与通气孔，人孔尺寸满足检修人员进出需求，通气孔配置防虫滤网，避免外界杂物进入储水腔污染水质，罐体侧壁预留液位计安装位，可实时监测罐内储水高度，联动进水端的补水控制阀实现自动补水，无需人工值守操作。塔架中部设置分层检修平台，平台周边配置防护栏杆，爬梯采用防滑踏步设计，踏步间距符合人工攀爬的人机工程学要求，日常检修时可沿爬梯抵达各层平台，完成杆件紧固、罐体外观检查、阀门维护等作业。结构受力计算阶段，重点校核了满水状态下主立柱的压应力、斜向杆件的拉压应力、连接节点的螺栓抗剪承载力，同时考虑了罐体充水后的水锤效应影响，在出水接口位置设置柔性缓冲段，

　　降低阀门启闭时的冲击荷载对塔架结构的影响。针对户外使用的腐蚀问题，所有钢构件表面均需做防腐涂装处理，罐体接触水体的内壁采用食品级防腐涂层，避免水质二次污染，外壁采用耐候性涂层，适配户外日晒雨淋的使用环境，延长整体结构的使用寿命。不同于大型市政供水水塔，该结构整体尺寸紧凑，占地面积小，运输装配难度低，可根据实际储水需求调整罐体高度与容积，适配不同供水规模的使用场景，塔架的立柱间距、层高也可根据现场安装条件做参数化调整，无需重新做整体结构受力校核，仅需对应调整杆件截面规格即可满足受力要求。
