弗林斯刚性离合器结构三维设计

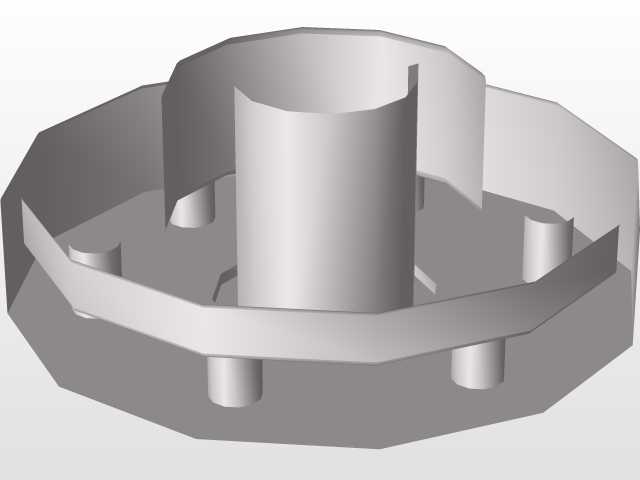

　　在工业传动系统的布局中，刚性离合器作为动力通断的核心执行部件，常被应用在需要刚性扭矩传递、无滑差传动需求的工况场景，比如轻工机械的主轴传动段、小型机床的进给动力切换单元、农用设备的动力输出接驳位置，这类场景普遍要求离合结合后不存在传动间隙，能够精准传递输入扭矩，不会因为柔性缓冲带来传动滞后，保障动力输出的同步性。这款弗林斯结构的刚性离合器，在设计时优先考虑了结合状态下的同轴度约束，中间的筒状主体作为扭矩传递的核心承载段，外圈的多边形环架结构承担了结合齿的定位支撑作用，周向均匀分布的柱状凸起是结合时的咬合受力点，这类结构设计能够在离合结合时让周向受力均匀分散，避免单点应力集中导致的部件崩齿或者磨损过快问题。从安装边界来看，

　　该离合器的轴向安装尺寸需要匹配对应传动轴的轴伸长度，中间筒体内径需要与传动轴采用过渡配合，保障装配后不会出现径向窜动，外圈多边形结构的外接圆直径需要预留足够的安装操作空间，周边至少留出15mm的装配间隙，方便离合拨叉的动作行程，不会在离合切换过程中与周边的机架或者其他传动部件产生运动干涉。设计过程中，首先确定的是额定传递扭矩的参数阈值，根据目标应用场景的最大输入扭矩，反算周向柱状凸起的剪切受力截面，每个凸起的截面尺寸经过受力校核后，能够承受两倍额定扭矩的瞬时冲击，避免设备启动瞬间的过载冲击损坏离合结构。中间筒体的壁厚设计兼顾了轻量化与结构强度，在满足抗扭截面系数要求的前提下，尽可能减少筒体的壁厚，降低整体转动惯量，

　　减少离合结合瞬间的转动冲击。外圈的多边形环架并非规则正多边形，而是根据结合时的导入角度做了边角的圆弧过渡处理，在离合结合的过程中，即使两个半离合存在微小的周向角度偏差，也能够通过过渡边角顺利滑入咬合位置，不需要完全对齿才能结合，降低了操作对位的难度，提升了离合动作的顺畅度。周向分布的柱状凸起高度经过反复测算，凸起的啮合深度既能够保障结合后不会因为轴向窜动出现脱档问题，又不会因为啮合过深导致分离时的阻力过大，拨叉只需要施加较小的轴向力就能够顺利完成分离动作，降低了操纵机构的负载要求。在实际应用场景中，这类刚性离合器不适合存在频繁换向、大冲击载荷的重型传动场景，更适合转速稳定、传动扭矩波动小、需要精准传动比的工况，比如包装设备的送膜辊传动、小型输送线的动力接驳单元、台式钻床的主轴动力切换位置，在这些场景下，刚性离合器的无滑差特性能够保障传动精度，不会因为柔性部件的弹性变形导致送料长度偏差、主轴转速不稳等问题。建模过程中，所有的受力接触面都做了微小的倒角处理，避免装配过程中出现锐边刮擦，同时减少应力集中点，延长部件的疲劳寿命。中间筒体与外圈环架的连接位置做了圆弧过渡，避免直角连接带来的应力集中，在长期承受交变扭矩的工况下，不会在连接根部出现裂纹。周向柱状凸起的顶端做了小角度的导入锥面，在结合过程中能够起到导向作用，即使存在微小的轴向对中偏差，也能够顺利导入对应的咬合槽内，不会出现顶齿无法结合的问题。从装配逻辑来看，

　　该离合器的主动半体与从动半体结构对称，安装时不需要区分正反方向，降低了现场装配的出错概率，后期维护更换时也不需要做特殊的对位标记，拆装便捷性较好。整体结构没有多余的复杂曲面，所有特征都采用常规机加工工艺就能够完成生产，不需要特殊的定制刀具，加工成本可控，适合批量配套应用在通用传动设备上。在做三维结构校验时，重点模拟了离合结合全过程的运动轨迹，确认拨叉推动半体轴向移动的全程中，柱状凸起与对应咬合槽的导入、啮合、锁止全行程都不存在卡滞点，啮合到位后周向所有受力面的接触面积能够达到设计值的90%以上，保障受力均匀，不会出现局部接触应力过大导致的早期磨损。同时也校验了高速旋转状态下的动平衡特性，由于结构是周向均匀对称设计，整体质心落在旋转轴线上，高速转动时不会产生额外的离心振动，能够适配最高1500rpm的常规工业传动转速要求，不需要额外做动平衡校正就能够满足使用需求。
