法兰连接式盘类回转零部件结构设计

　　这类盘状带中心通孔与周向安装孔的零件，常被应用在管路终端对接、旋转轴端动力输出、腔体端盖密封等场景中，作为不同功能模块之间的衔接载体，承担载荷传递、介质密封、定位基准的多重作用。从结构设计逻辑来看，零件的中心通孔需要根据对接轴或者管路的通径做公差匹配，若用于旋转传动场景，孔内需设计键槽或者过盈配合的公差带，保证扭矩传递过程中不会出现相对滑移；若用于管路对接场景，孔口位置需要做倒角处理，避免安装时刮伤密封件，同时减少介质流动的局部阻力。周向均匀分布的安装孔，孔位的位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入、对接面错位的问题，孔的数量与孔径大小需要根据额定载荷计算确定，保证在最大工作载荷下，连接螺栓的剪切应力、

　　挤压应力都在材料许用范围内。零件的主体盘面厚度并非均匀设计，靠近中心安装区域的厚度会适当加大，用来抵消轴系传递过来的弯矩，避免盘面受力后出现翘曲变形，外边缘区域可适当减薄，在保证结构强度的前提下降低整体重量，减少转动惯量，这对高速回转的应用场景尤为重要。从安装边界来看，这类零件的轴向安装尺寸需要匹配对接腔体的预留空间，盘面的外圆直径不能超过周边部件的运动包络，避免运转过程中出现干涉，对接端面的平面度、粗糙度需要满足密封或者定位的要求，若采用端面密封，端面上需要设计密封槽，槽的深度、宽度需要匹配所选密封圈的线径，保证压缩量在合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现泄漏。在建模过程中，

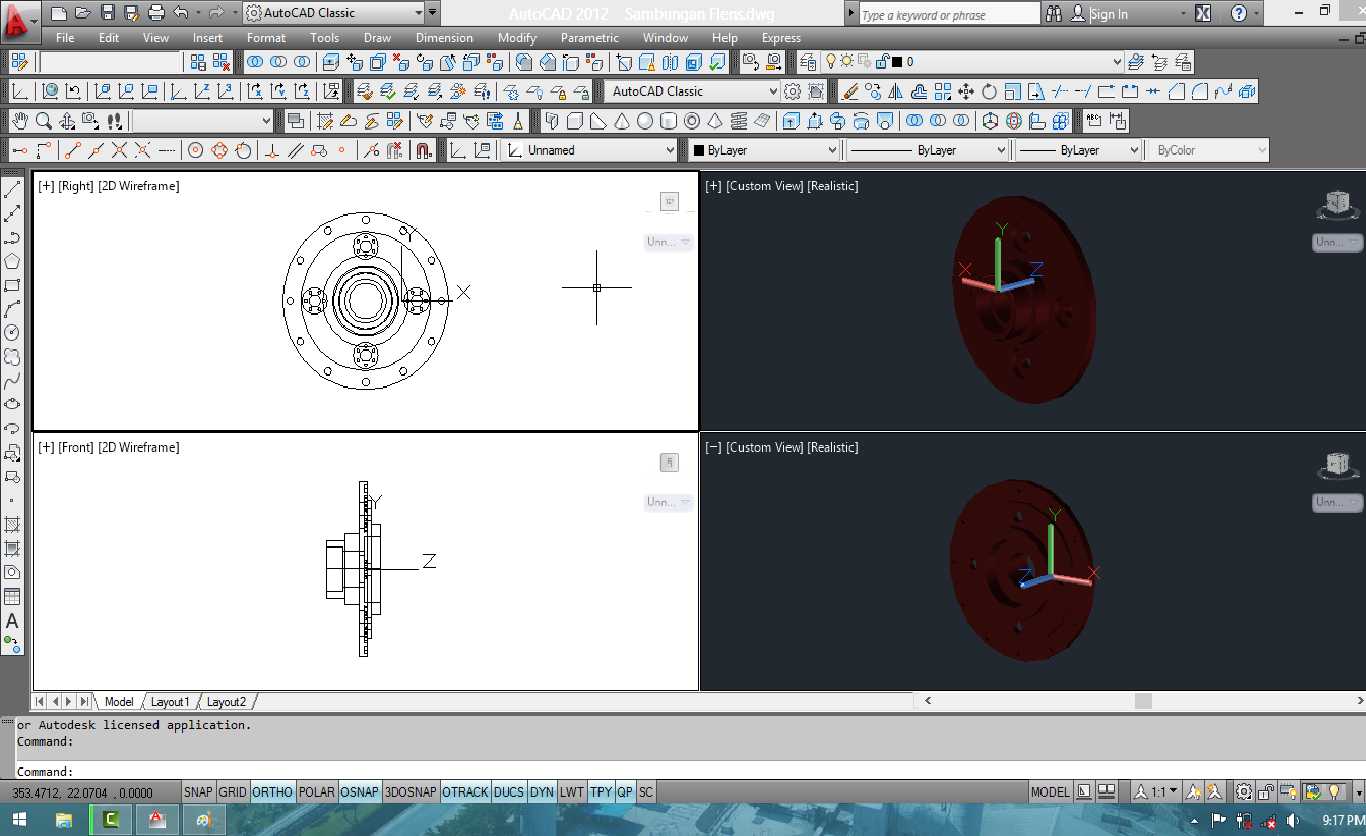

　　需要优先确定中心轴线作为设计基准，所有的孔位、台阶面都以该轴线为基准做尺寸标注，方便后续加工时的基准统一，减少装夹带来的误差。周向安装孔采用阵列特征生成，保证孔位的均布精度，同时在孔的两端都做倒角处理，去除加工毛刺，也方便安装时引导螺栓穿入。零件的各个过渡位置都设计了圆角，避免应力集中，尤其是在台阶面的转角处，圆角半径需要根据材料的抗疲劳性能确定，减少交变载荷下的裂纹萌生概率。这类零件的选材多根据应用场景确定，用于普通传动场景可选用45号钢做调质处理，用于腐蚀介质的管路场景可选用不锈钢或者铸铝材质，不同材质的热处理要求、表面处理方式都需要在设计阶段同步考虑，建模时预留表面处理的厚度余量，避免处理后尺寸超出公差范围。实际应用中，这类零件的动平衡精度也需要根据工作转速确定，高速运转场景下需要在盘面设计去重槽或者平衡孔，方便后续动平衡校正，保证运转过程的平稳性，减少振动对周边轴承、密封件的损耗。
