弹簧万向双控冷热水龙头三维设计

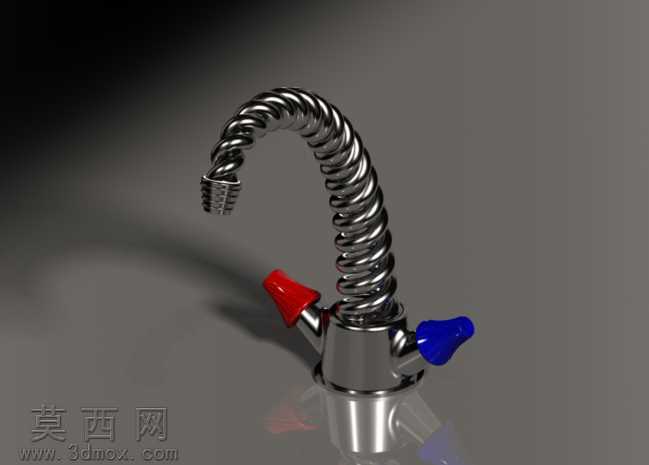

本作品为弹簧结构万向冷热水龙头的三维建模设计成果，建模阶段依托Creo参数化建模逻辑完成全结构搭建，首先以基准轴与基准平面定位龙头底座安装位，绘制底座回转截面通过旋转特征生成镀铬底座基体，精准匹配标准厨卫龙头的安装孔径与底座高度参数。出水弯管部分采用螺旋扫描特征构建弹簧式可弯曲定型结构，逐圈定义螺旋线的节距、直径参数，还原弹簧管可任意调整出水角度、弯折后保持定位的结构特性，弹簧管末端的出水嘴通过拉伸、阵列特征完成出水孔组的排布，保证出水形态的合理性。冷热水控制旋钮分别以红蓝两色做功能区分，建模时先绘制旋钮的握持曲面，通过扫描混合特征生成符合人体工学的锥状旋钮造型，再通过装配约束将旋钮与底座内部的阀芯安装位精准对位，预留阀芯转动的活动间隙，还原真实龙头的开关调节逻辑。材质与渲染阶段，底座、弹簧管、出水嘴部分赋予高反光镀铬金属材质，调整材质的反射粗糙度、高光强度参数，模拟卫浴五金件的亮面镀铬质感，精准还原金属表面的环境反射效果；冷热水旋钮分别赋予哑光红、哑光蓝的工程塑料材质，调整材质的漫反射颜色与哑光粗糙度，和金属部分形成明确的材质区分。场景搭建时采用灰色哑光反光台面作为承载面，添加三点布光系统：主光源从侧上方打亮龙头主体结构，突出弹簧管的螺旋纹理与金属反光层次，辅光源从另一侧补光消除暗部死黑，顶光勾勒龙头顶部轮廓，最终渲染图清晰呈现产品的结构细节与材质质感。设计过程中充分考量龙头的实用功能，弹簧式出水管可灵活调整出水位置，适配不同高度的接水容器使用需求，红蓝旋钮的色彩标识清晰区分冷热水控制端，符合日常使用的操作认知，整体造型兼顾工业结构美感与厨卫场景的实用属性，所有结构参数均参考民用卫浴龙头的通用尺寸规范，可用于产品外观展示、结构验证等场景。
