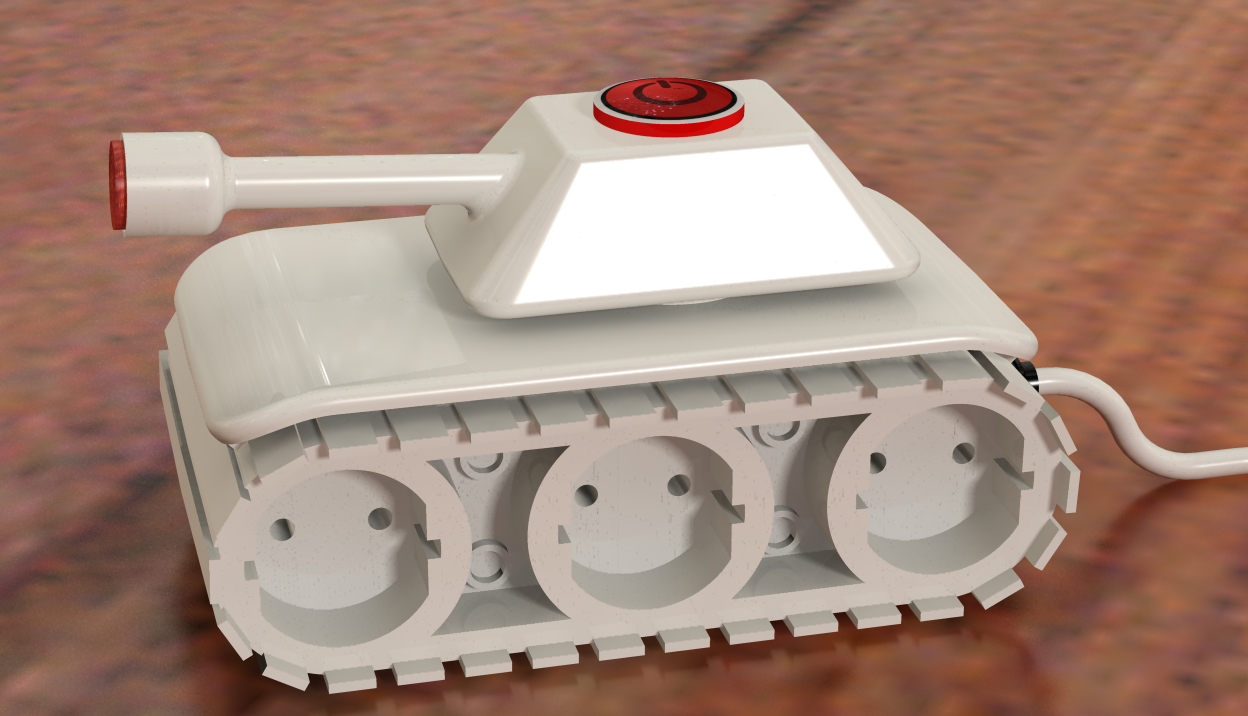

欧标家用墙面供电插座结构设计

　　在民用建筑电气配套、室内装修布线、出口电器适配这类场景里，墙面供电插座是最基础也最考验细节设计的电工配件，欧标插座因为适配区域覆盖多数欧盟国家，也是外贸类电器配套、涉外空间装修里经常用到的接口部件。做这个插座的三维结构时，最先要锚定的是实际安装的边界条件，常规86型暗装底盒的适配尺寸是基础，面板外露部分的边缘要做R2.5的圆角处理，既避免安装后边缘割手，也能和墙面的贴合缝隙控制在0.3mm以内，不会因为墙面平整度误差出现明显翘边。内部插套的结构设计是核心功能部分，欧标两圆孔的插套中心距严格控制在19mm，适配4.8mm直径的标准插头插销，插套采用锡磷青铜一体冲压成型的结构，接触片的张开角度设计为12度，

　　既能保证插销插入时的插拔力控制在30N-50N的合理区间，避免插接过松出现接触不良打火，也不会因为插拔力过大导致用户使用时插拔困难。插套的接线端采用压线螺钉结构，螺钉选用M3规格的镀锌钢螺钉，压线片做防滑齿设计，能适配1.5平方到2.5平方的铜芯导线，拧紧扭矩控制在1.2N·m时，就能保证导线拉脱力满足国标和欧标的安全要求，不会出现导线松脱的隐患。面板部分的材质选用阻燃PC料，壁厚设计为2.2mm，表面做细磨砂纹理处理，既不容易残留指纹污渍，也能在750度灼热丝测试下不起燃，满足电气安全的阻燃要求。面板和底座的卡扣结构设计在四个边角位置，卡扣的配合过盈量控制在0.15mm，装配后不需要额外打螺丝就能实现面板和底座的牢固结合，

　　拆卸维护时用平口螺丝刀从侧边预留的拆卸缺口就能轻松撬开，不会撬坏面板表面。保护门结构是安全设计的重点，采用两极独立联动的保护门结构，只有当两个插销同时以垂直方向插入，达到5N以上的按压力时才能顶开保护门，单孔插入时哪怕用1mm直径的探针施加20N的力也无法触碰到内部带电插套，能有效避免儿童误插导致的触电风险。保护门的复位弹簧采用0.2mm线径的不锈钢弹簧，自由长度设计为8mm，装配后预压量2mm，能保证插头拔出后保护门自动复位，完全遮蔽带电部件。底座部分的结构要适配暗装底盒的安装孔位，两个安装孔的中心距设计为60mm，安装孔做腰型孔设计，腰型孔的长度为6mm，能适配底盒安装时的位置偏差，方便施工时调整面板的水平度。

　　底座内部的筋位设计既要起到加强结构强度的作用，也要实现插套之间的绝缘隔离，相邻插套之间的绝缘筋高度要高出插套表面3mm，避免插套移位时出现极间短路的风险。从实际使用的场景出发，插座的插拔寿命要达到10000次以上，所以在插套的接触部位做了局部加厚处理，厚度达到0.6mm，反复插拔后不会出现接触片弹性衰减、接触电阻变大的问题。面板表面的标识区域做下沉0.2mm的凹槽设计，后续丝印接地标识、额定参数标识时不会因为日常擦拭被磨掉，标识的位置设计在面板下方居中位置，不会被插头遮挡，方便施工人员接线时识别极性。考虑到潮湿场景的使用需求，面板和底座的配合缝隙处设计了一圈宽度1mm的密封胶条安装槽，选配橡胶密封胶条后就能实现IP44的防护等级，可以用在卫生间、户外半露天这类有溅水风险的区域。整个结构的装配流程也做了优化，插套从底座背部装入后，通过底座内部的定位筋直接卡接固定，不需要额外打铆钉固定，装配工序少，生产组装的效率更高，也能避免铆钉装配时出现的毛刺、碎屑残留导致的内部短路隐患。在建模过程中，所有配合部位都做了公差适配，比如插套和底座安装槽的配合采用H7/h6的间隙配合，既不会因为间隙过大导致插套晃动，也不会因为间隙过小导致装配困难。面板的外表面没有多余的凸起结构，清洁时用抹布直接擦拭就能清理表面灰尘，不会有卫生死角。
