手持式医用检耳镜外观结构设计

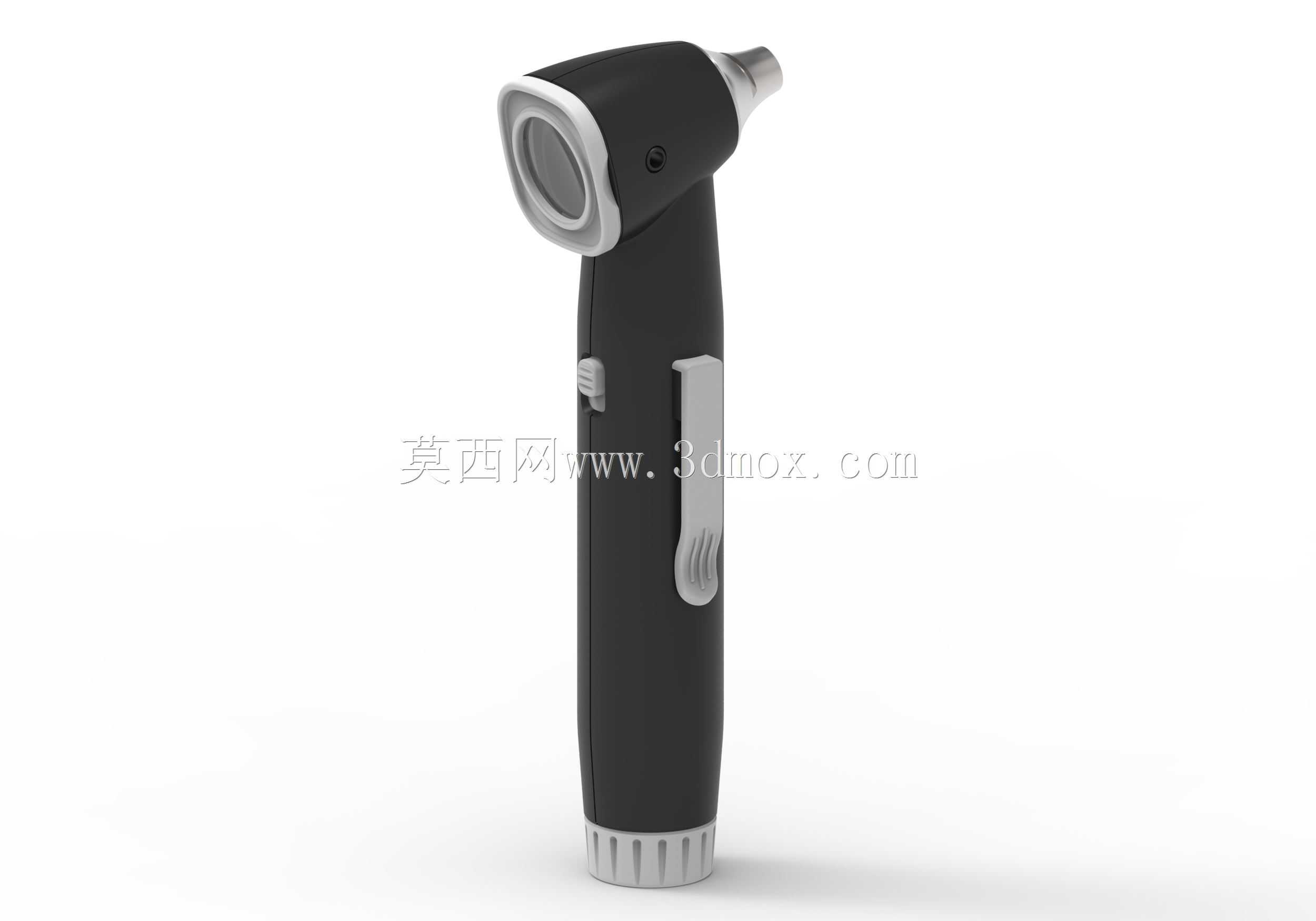

　　这款手持检耳镜的三维结构设计，首先围绕耳鼻喉科门诊、基层诊所、家庭日常耳道检查的实际使用场景展开，日常诊疗中医师需要单手握持设备完成耳道观察、光源调节等操作，因此整体结构优先适配人手握持的人机工程学逻辑。从外形尺寸来看，整体握持段直径控制在28mm到32mm区间，刚好适配成年男性、女性手掌的握持围度，总长度控制在150mm左右，不会因为过长导致单手握持时出现重心偏移，前端观测头的直径收敛至10mm以内，适配不同年龄段人群的耳道入口尺寸，避免检查时造成患者不适。

　　设备的功能分区完全贴合实际操作逻辑，前端的观测镜头采用内嵌式结构，边缘做了R2.5的圆角过渡，既可以保护内部的光学镜片不受磕碰，也能避免硬质棱角接触耳道造成划伤；镜头旁侧设置的小型固定孔位，是用于配套一次性耳套的卡扣定位，临床使用时可以快速更换一次性隔离套，避免交叉感染，卡扣的插拔力度控制在15N到20N之间，既不会因为太松导致检查过程中耳套脱落，也不会因为过紧增加更换的操作难度。

　　握持段的结构设计做了多处细节优化，侧面设置的推钮是光源亮度调节开关，推钮的行程设置为8mm，表面做了0.3mm深度的防滑纹理，单手握持时拇指刚好可以落在推钮位置，不需要调整握持姿势就能完成亮度调节，适配不同耳道深度、不同光照环境下的观测需求；握持段中下部设置的金属夹片结构，一方面可以让设备方便夹在白大褂口袋上便携携带，夹片的弹力经过结构校核，夹持厚度适配0.5mm到5mm的织物厚度，不会轻易滑落，另一方面夹片内部做了绝缘隔离设计，避免金属部分与内部电路接触造成短路。

　　设备尾部的调节旋钮是焦距微调结构，旋钮表面做了竖向的防滑齿纹，旋转扭矩控制在0.1N·m左右，转动时带有清晰的段落感，医师可以通过旋转尾部旋钮调整内部光学组件的位置，适配不同观测者的视力差异，以及不同耳道深度的对焦需求，旋钮的旋转行程设置为360度，全程对焦范围覆盖5mm到30mm的观测距离，完全覆盖常规耳道检查的景深需求。

　　从结构装配的角度来看，整个设备的外壳采用上下分壳的装配方式，分模线设置在握持段的两侧位置，不会在握持接触面产生凸起的合模线影响手感，壳体壁厚控制在2.2mm，既满足手持设备的抗跌落强度要求，日常从1.2米高度跌落至硬质地面不会出现壳体开裂，也不会因为壁厚过大导致整体重量超标，整机组装完成后的重量控制在120g以内，长时间单手握持操作也不会产生明显的手部疲劳。内部的电池仓、光学组件仓、电路仓做了独立的分隔结构，电池仓设置在握持段下半部分，刚好平衡前端观测头的重量，让整机组装完成后的重心落在握持段的中心位置，进一步提升握持操作的稳定性。

　　在实际临床使用场景中，这款检耳镜除了常规的耳道检查，还可以通过更换前端的适配接头，完成鼻腔、咽喉部位的浅表观测，因此前端的接头接口采用通用的标准卡扣尺寸，可以兼容市面上多数同规格的一次性检查头配件，不需要额外定制专用配件，降低临床使用的耗材成本。设备的光源采用内嵌式冷光源设计，光线通过导光结构传导至前端观测位置，不会因为光源长时间点亮导致前端探头温度升高，接触患者皮肤时造成烫伤，光源的色温控制在5500K左右，接近自然日光的显色效果，可以清晰分辨耳道内的黏膜色泽、耵聍状态以及病变位置，不会因为色温偏差导致病情判断失误。

　　结构设计过程中还考虑了日常清洁消毒的需求，整个设备的外表面没有多余的凹槽、缝隙结构，所有拼接位置的缝隙控制在0.1mm以内，使用常规的医用消毒棉片擦拭就可以完成表面消毒，不会在缝隙中残留污渍或者消毒液体，避免液体渗入内部造成电路损坏。设备侧面没有多余的凸起结构，放在口袋或者诊疗台面上时不会勾挂织物或者其他物品，整体外观简洁流畅，黑色的主体配色搭配白色的功能件点缀，既符合医用设备的专业视觉感受，也能让功能按键、调节结构的位置更加醒目，降低操作的学习成本，即使是没有经过专业培训的家庭用户，也可以快速掌握基本的操作方法，完成日常的耳道健康检查。
