木纹壁挂式小型家用采暖控制装置

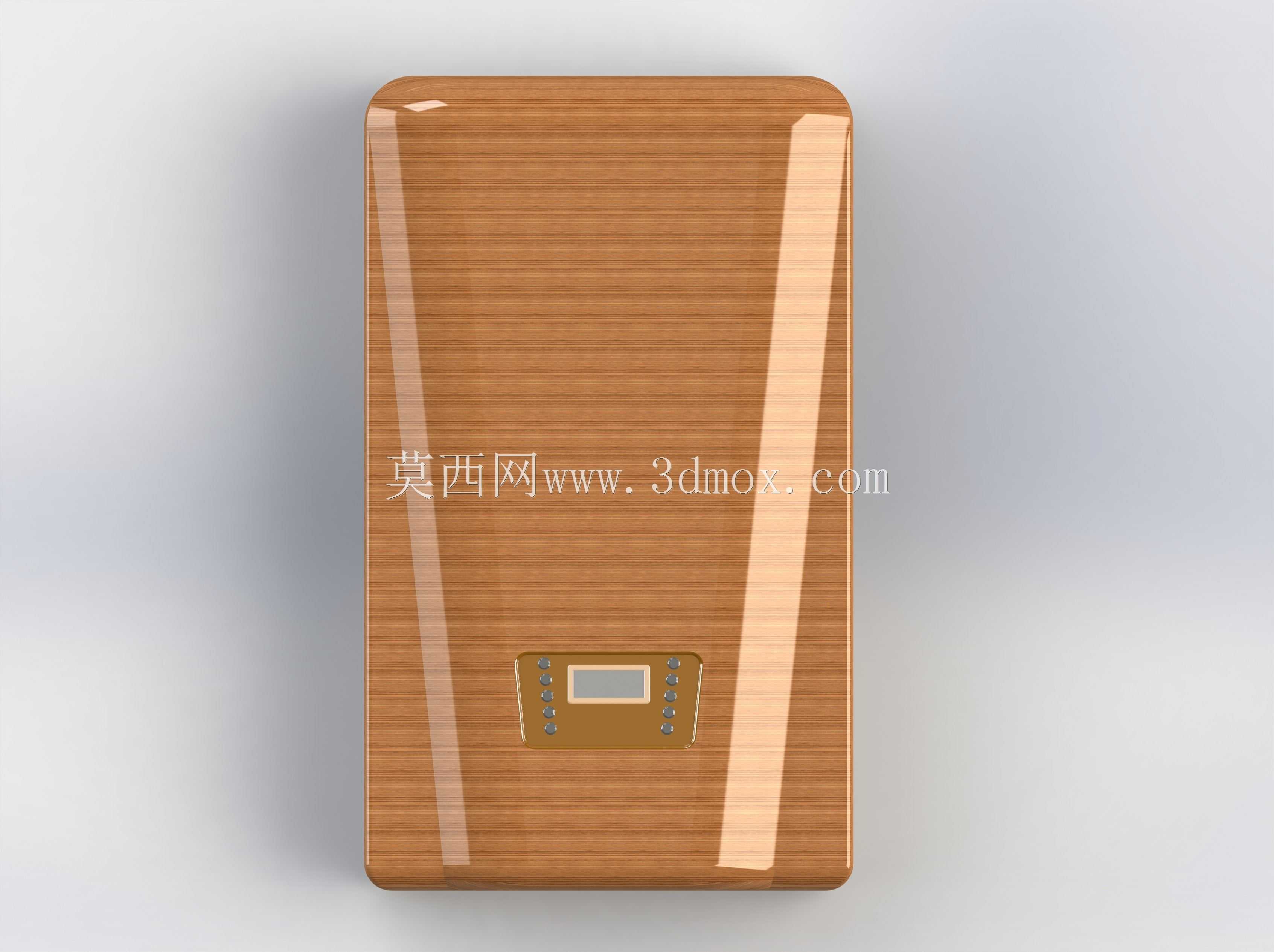

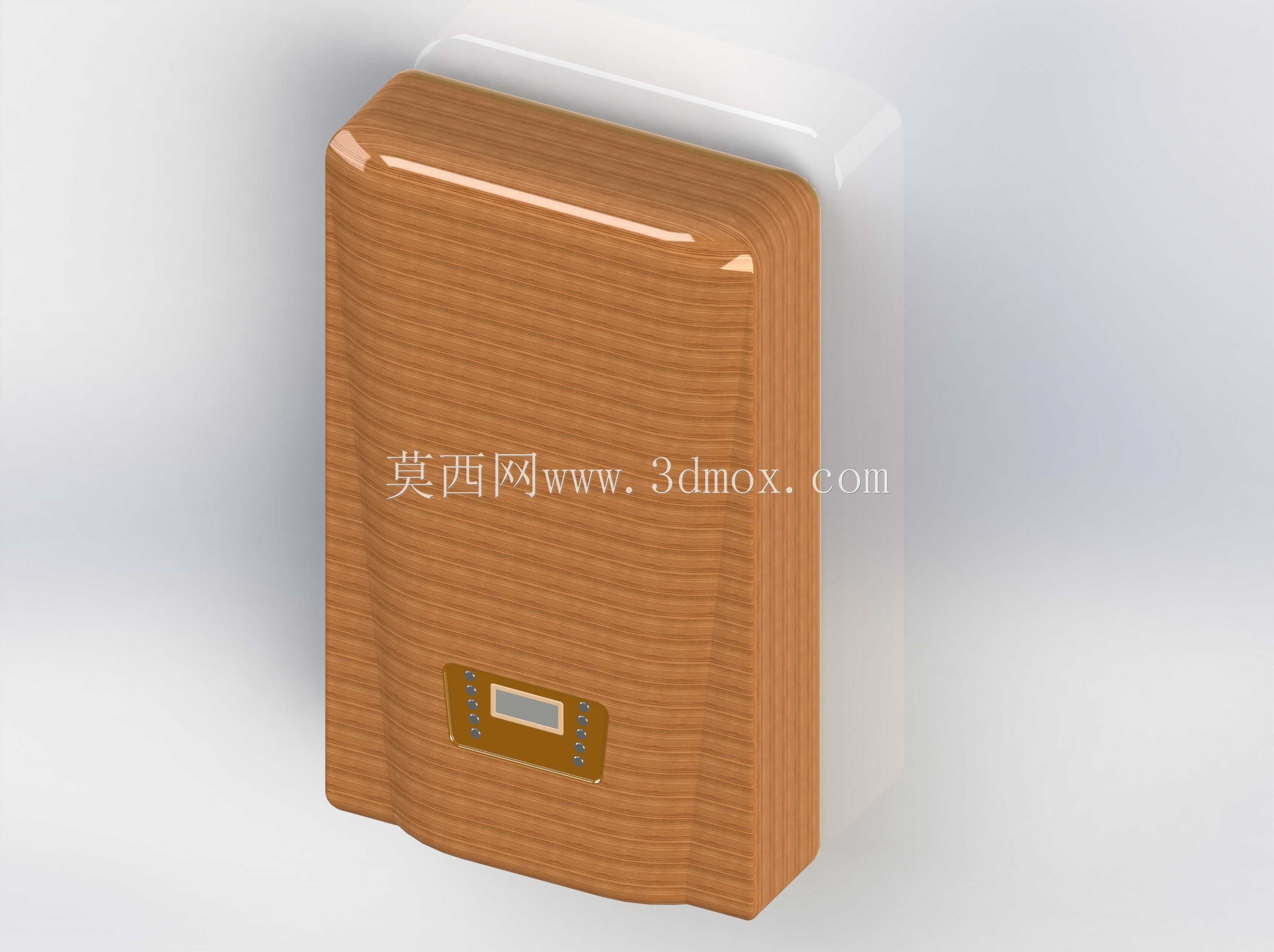

　　这款壁挂式设备的设计初衷是适配小户型居家采暖系统的终端控制需求，安装场景覆盖卫生间干区、客厅边角、卧室进门侧墙等位置，安装高度通常预留距地面1.4米到1.6米的操作区间，避开淋浴溅水区、暖气直吹区以及阳光直射位置，避免外壳长期受温湿度骤变影响出现老化变形。从结构设计来看，整体采用竖置长方体圆角造型，四个边角做了R12的圆弧过渡，既避免安装过程中边角磕碰墙体造成漆面损伤，也能消除日常使用时的尖锐棱角磕碰风险，外壳主体采用仿木纹覆膜工艺，区别于常规家电的纯白塑料质感，能更好适配原木风、北欧风等居家装修风格，不会在墙面产生突兀的视觉割裂感。设备正面下部内嵌小型数显窗口与操作按键区，数显窗口做了内凹2mm的沉台设计，表面覆盖透明PC防刮片，

　　日常擦拭清洁时不会直接刮花显示区域，按键区采用同色系棕色塑胶按键，按键行程设置为1.5mm，按压力度控制在1.2N到1.8N区间，兼顾操作反馈感与长期按压的耐用性，避免按键过松出现误触、过紧导致操作费力的问题。设备背部预留标准86型安装挂孔，兼容常规墙面暗装接线盒的安装尺寸，安装时无需额外在墙面打孔扩孔，直接对齐原有接线盒固定孔位即可完成挂装，接线区域设置在背部下沉式接线仓内，仓盖采用卡扣式固定，接线完成后扣合仓盖即可完全遮挡内部接线端子，既满足电气安全防护要求，也能保证外观的整体性。从功能实现层面，这款设备作为采暖系统的室内温控终端，内置温度采集模块，可实时采集安装位置的环境温度，通过内部控制逻辑联动采暖炉、

　　地暖分水器电动阀等末端设备，实现设定温度范围内的自动恒温控制，用户可通过正面按键调整目标采暖温度、切换工作模式，数显屏可实时显示当前室温、设定温度以及设备运行状态，操作逻辑简化为三个功能按键，无需复杂的说明书学习即可完成日常操作。外壳结构设计上采用前后壳扣合加侧边螺丝固定的方式，前后壳合缝处预留0.15mm的装配间隙，配合内部一圈密封胶条，可达到IP30的防护等级，能够阻挡日常灰尘、蚊虫进入设备内部，同时避免少量溅水直接侵入内部电路板，适配居家干燥环境的使用要求。设备整体厚度控制在95mm以内，挂装后突出墙面的距离不会过多占用过道空间，外壳木纹纹理采用竖向排布设计，视觉上能进一步弱化设备的厚度感，让设备在墙面上更显轻薄。

　　内部结构布局上，电路板固定在前壳内侧的螺丝柱上，接线端子设置在电路板下部正对背部接线仓的位置，接线时无需拆开整个设备，仅打开背部接线仓即可完成所有强电、弱电线缆的接驳，降低安装施工的难度，内部走线预留了足够的弯曲半径，避免线缆被壳体挤压出现绝缘层破损的风险，电源模块与信号采集模块之间设置了隔离挡片，减少电源工作时的电磁干扰对温度采集精度的影响。在材料选型上，外壳主体采用阻燃ABS材质，表面木纹覆膜采用耐磨耐刮的PVC膜，日常擦拭清洁时不会被普通清洁剂腐蚀褪色，透明视窗采用防紫外线PC材质，长期受室内光线照射也不会出现发黄变雾的问题，按键采用耐老化的硅胶包胶材质，长期按压不会出现开裂、掉漆的情况。设备底部预留了温度采样的通风槽，槽孔采用斜向下的格栅设计，既保证环境空气能够顺畅流入设备内部被温度传感器采集，也能避免灰尘、水渍顺着槽孔直接滴落到内部电路板上，格栅间隙控制在2mm以内，防止蚊虫进入设备内部造成电路短路。
