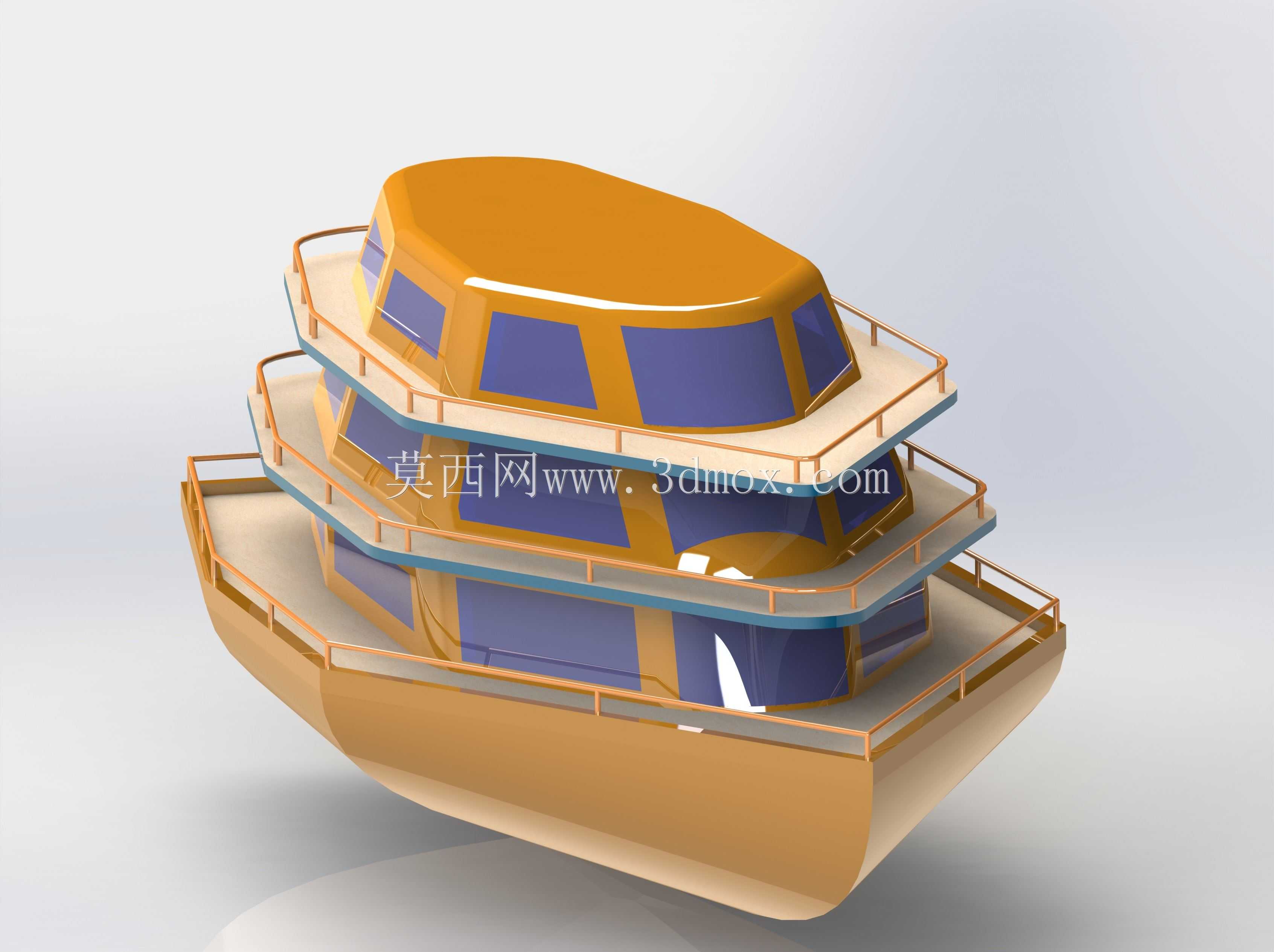

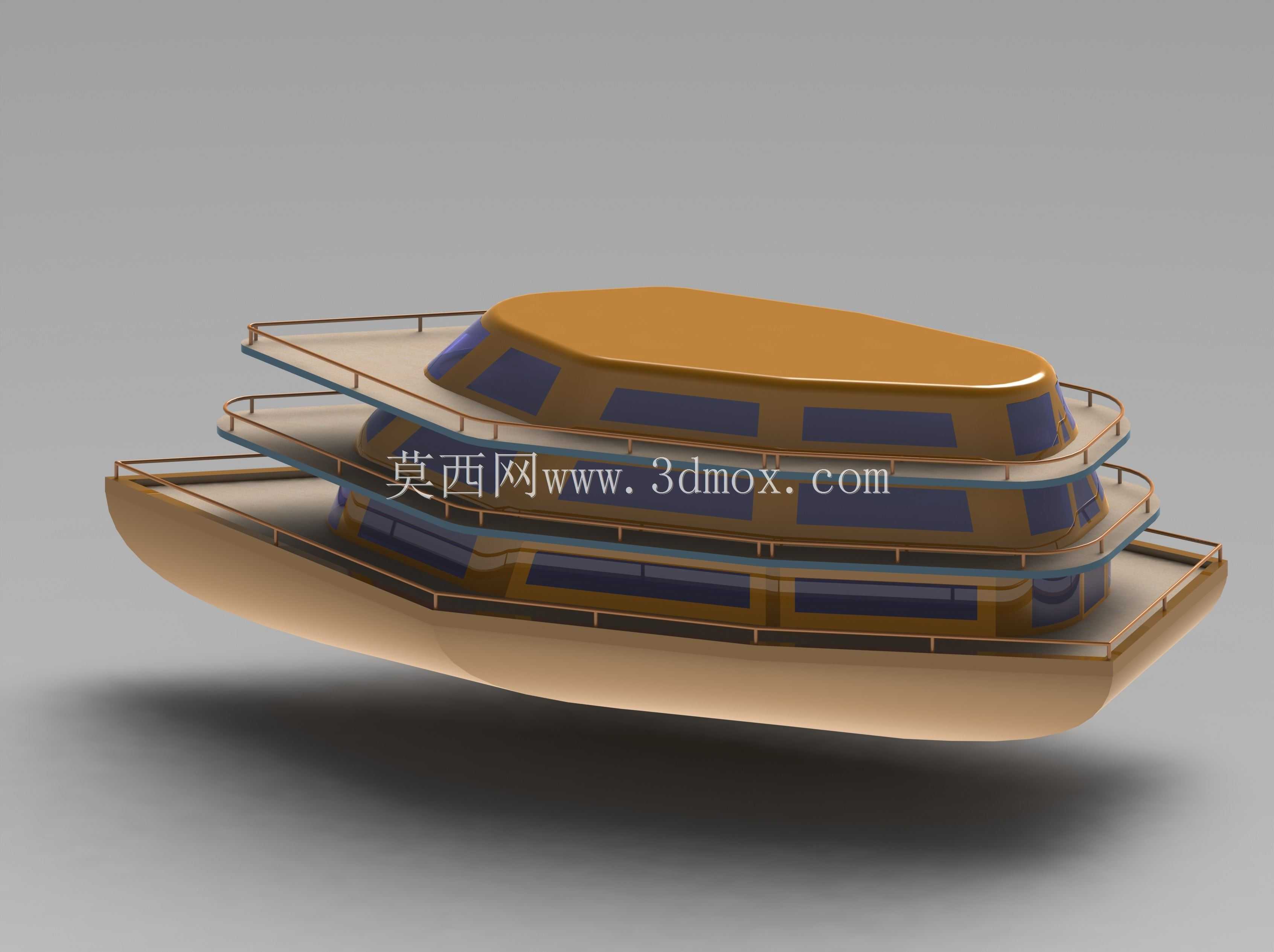

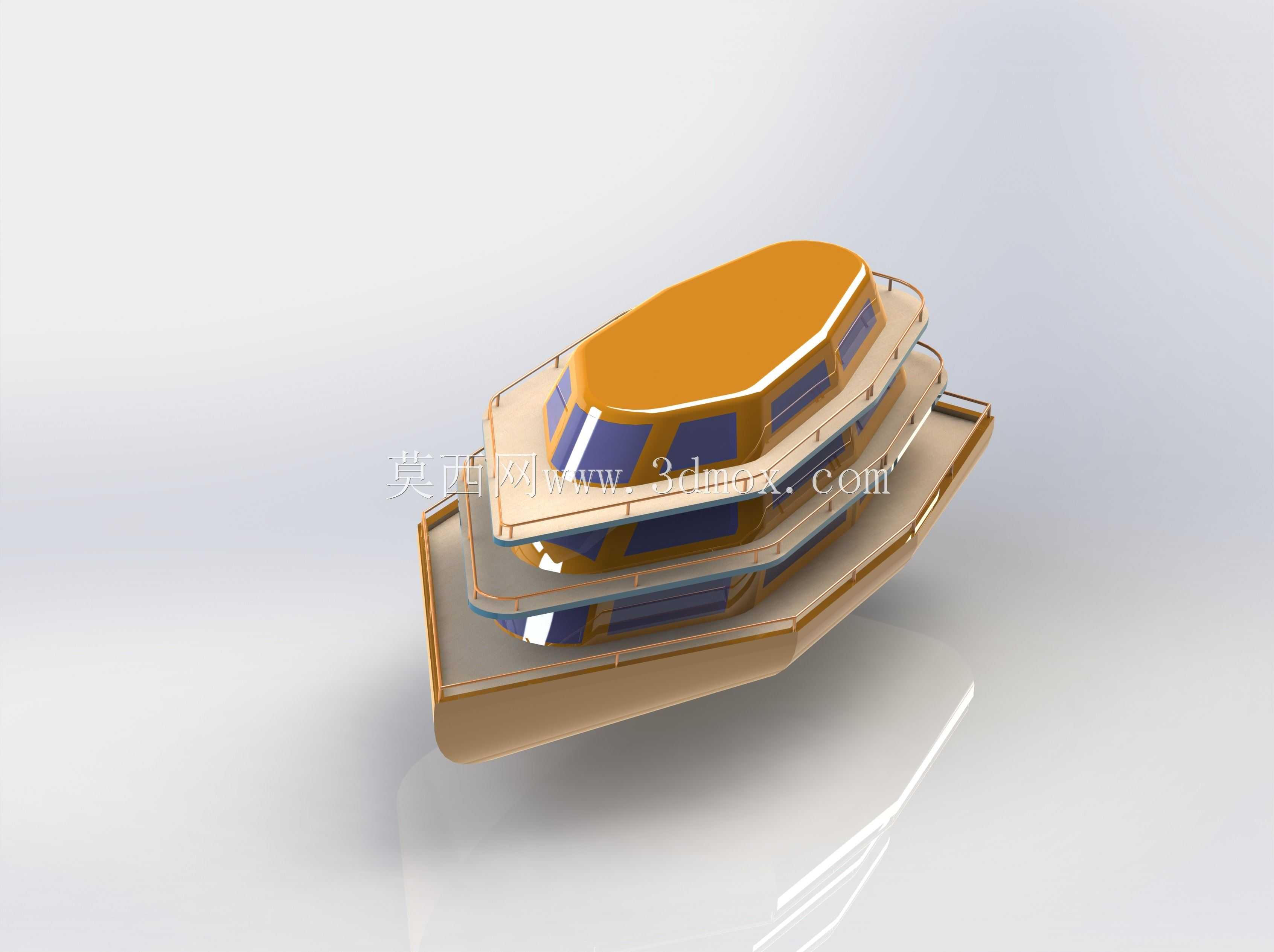

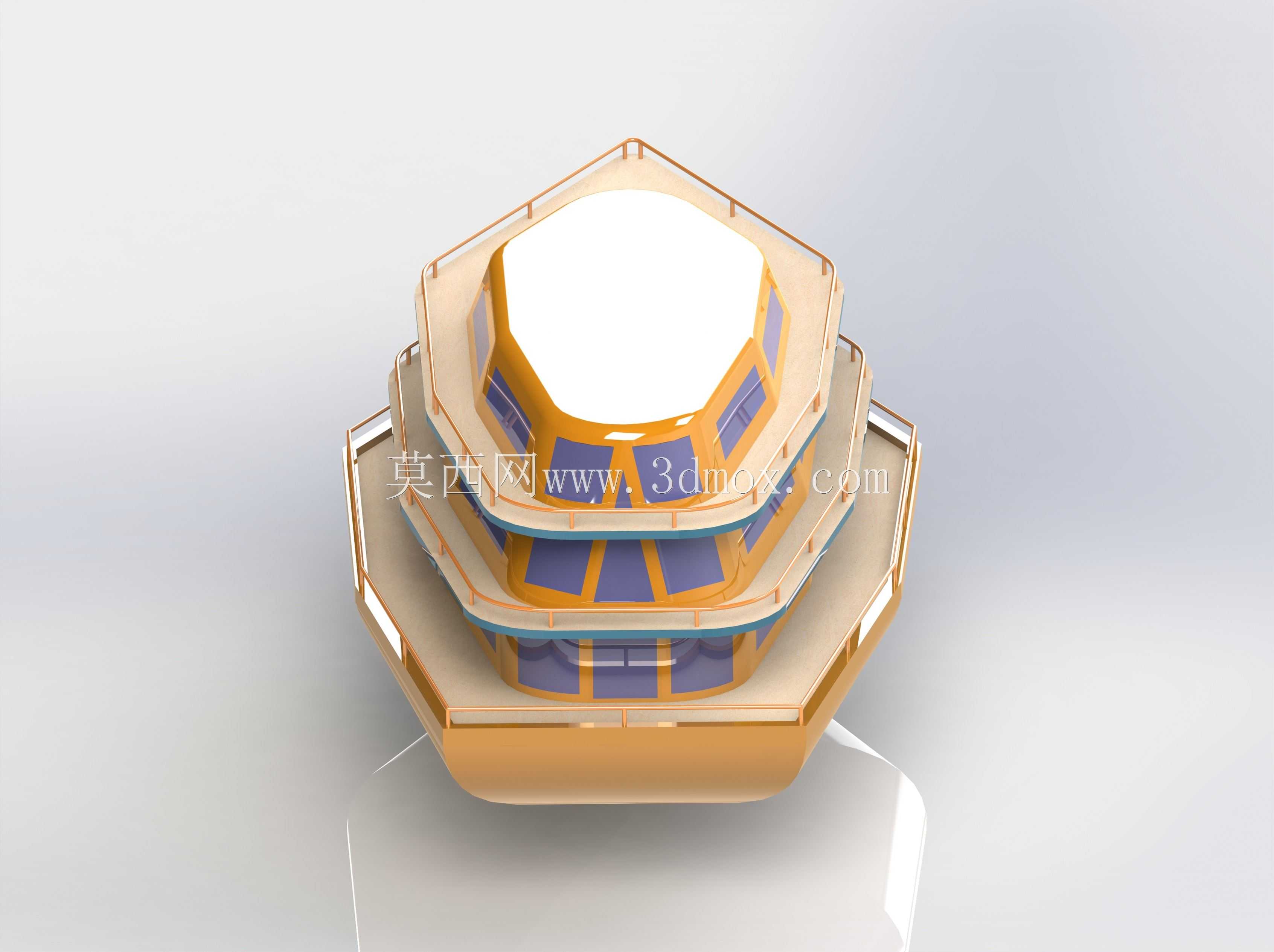

多层休闲观光游艇外观结构设计

　　这款多层休闲观光艇的结构设计，首先围绕内河内湖短途观光、滨水休闲接待的核心场景展开，区别于远洋作业船舶的大强度抗浪结构，整体船体线型采用前倾式艏部搭配平缓外飘的舷侧设计，在近岸0.5-2米浪高的通航水域内，可有效降低航行时的艏部上浪概率，同时减少船体航行阻力，适配10-15节的经济航速需求。从结构分层来看，船体共设置三层露天甲板与舱室空间，最下层主甲板预留了足够的客舱活动区域，舷侧设置连续的安全护栏，护栏高度按照内河船舶乘员防护规范设置，避免乘员意外落水，甲板边缘做了圆弧过渡处理，减少人员通行时的磕碰风险。二层甲板与顶层甲板均设置环绕式观景通道，通道宽度满足两人并行通行的尺寸要求，甲板表层做了防滑纹理的结构预留，

　　适配湿滑环境下的通行安全。舱室部分的舷窗采用大尺寸矩形圆角设计，在保证舱室结构强度的前提下最大化观景视野，窗框与船体外壳的连接结构做了密封止口设计，可避免航行时雨水、浪花渗入舱内。顶层的驾驶区域采用抬高式的流线型顶篷结构，顶篷曲面做了顺滑的导流设计，可降低高速航行时的风阻，同时为顶层甲板的乘员提供遮阳挡雨的遮蔽空间。船体外壳的曲面过渡全部采用G2连续的曲面建模逻辑，避免出现折线、硬棱导致的应力集中问题，同时也能减少航行时的水流紊流阻力。从安装边界来看，船体的整体宽度适配内河C级航区的通航闸口宽度要求，吃水深度控制在浅水区通航的安全范围内，可停靠多数内河湖滨的中小型旅游码头，不需要对现有码头设施做改造即可完成靠泊作业。

　　船体内部的舱室分隔预留了设备安装空间，包括动力系统、储油舱、乘员座椅的安装点位都在建模阶段做了位置预留，后续结构深化时可直接在现有模型基础上拆分内部结构件，不需要重新调整船体外壳的整体曲面。舷侧护栏的支撑立柱采用等间距排布，每根立柱的底部都与船体甲板的加强筋位置对应，保证护栏安装后的结构强度，不会因为人员倚靠、船体颠簸出现松动脱落的问题。每层甲板的排水口位置都做了结构下沉设计，可快速排走甲板上的积水，避免雨天甲板积水导致乘员滑倒。船体艉部预留了动力外挂或者内置动力系统的安装空间，可根据实际运营需求搭配不同功率的推进系统，不需要改动船体主体结构。在建模过程中，所有的曲面拼接都做了厚度预留，

　　外壳板材的厚度按照玻璃钢船舶的成型工艺要求设置，后续生产时可直接基于模型拆分模具，减少模具设计阶段的曲面修正工作量。舱室的门窗开口位置都做了加强筋的结构预留，避免开口位置出现结构强度不足的问题，保证船体整体的结构刚性。顶层甲板的顶篷支撑结构与船体主结构做了一体化的连接设计，可承受8级风力下的载荷要求，不会出现顶篷晃动、连接部位开裂的问题。
