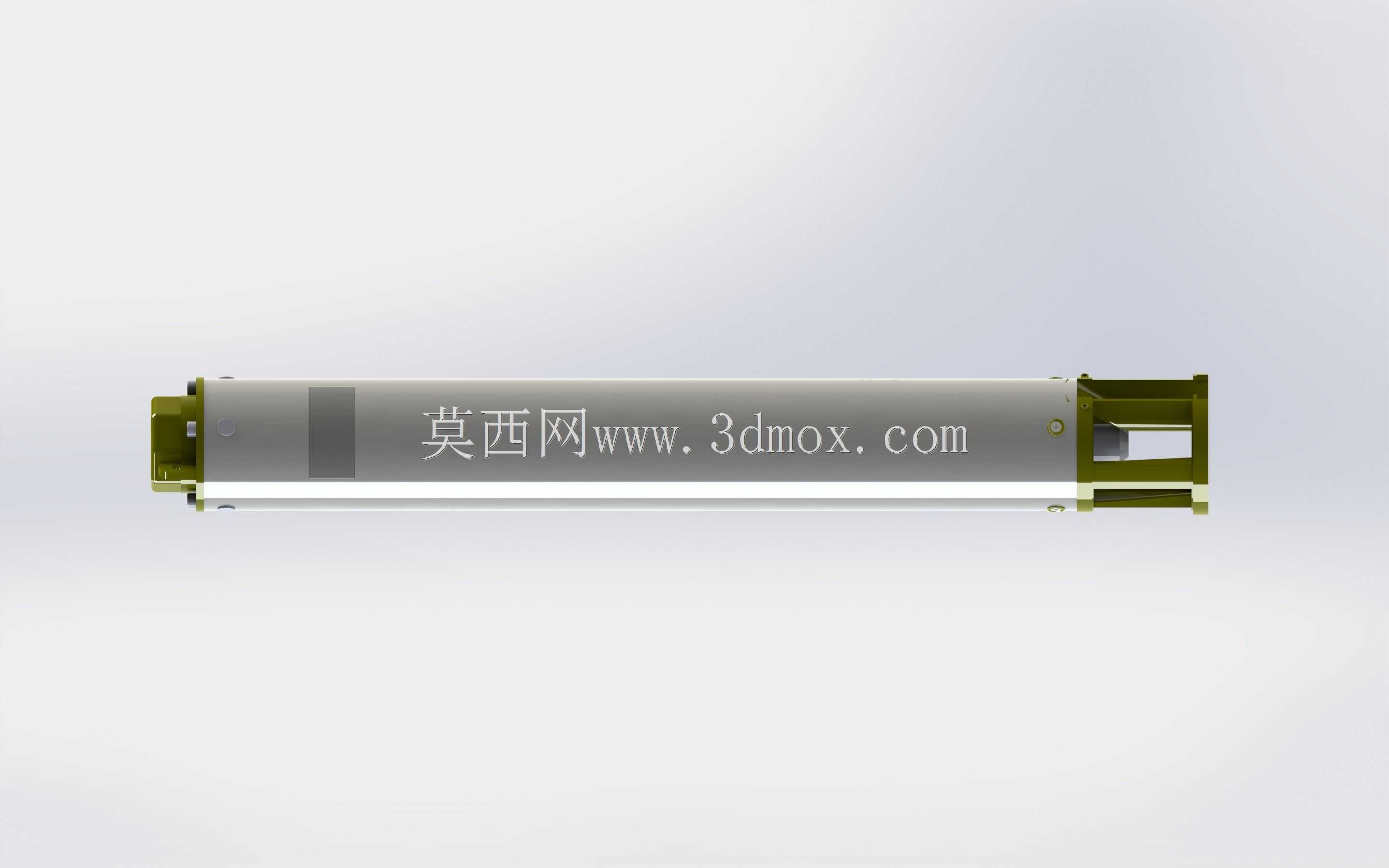

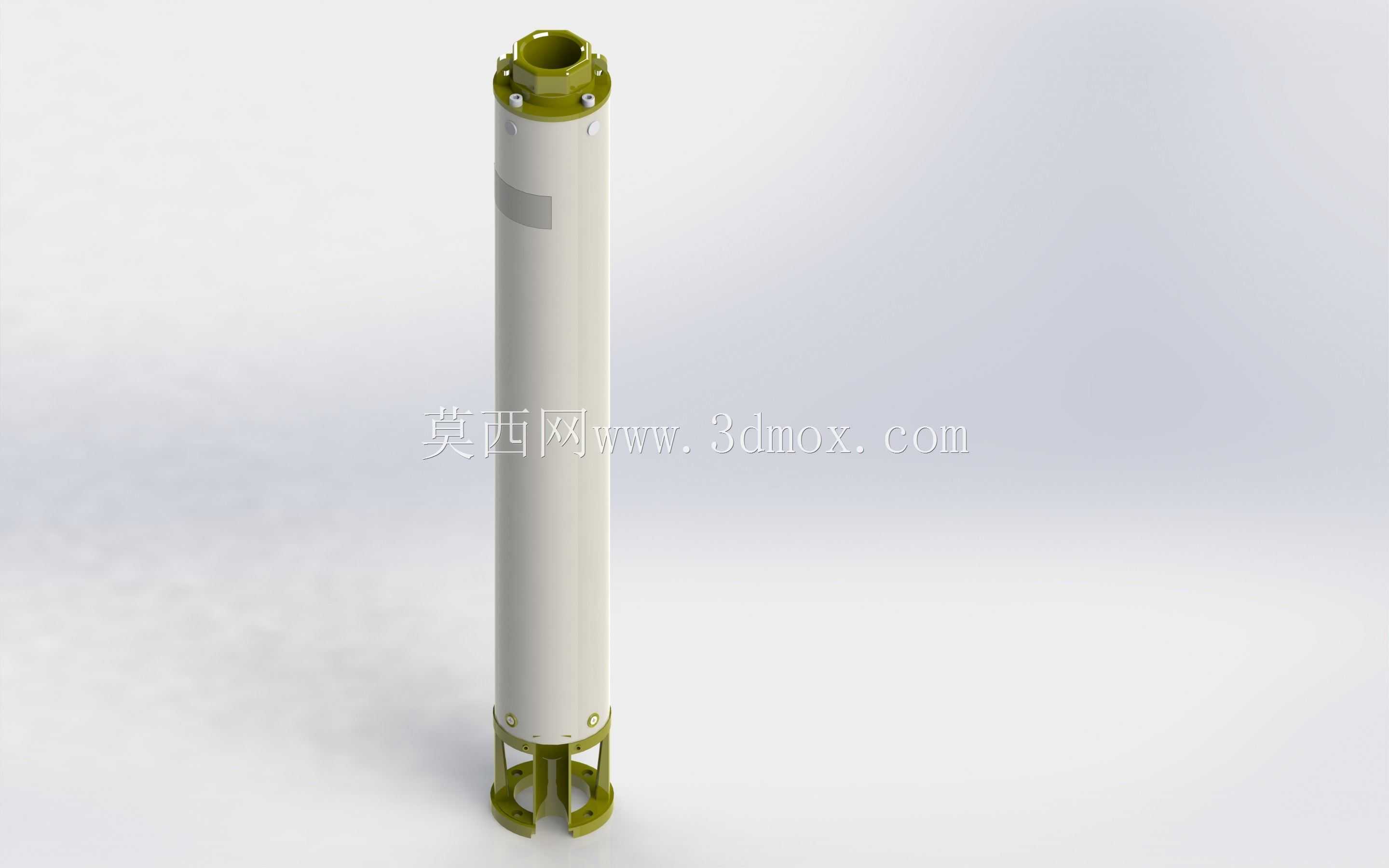

带内花键的橄榄绿圆形端盖结构设计

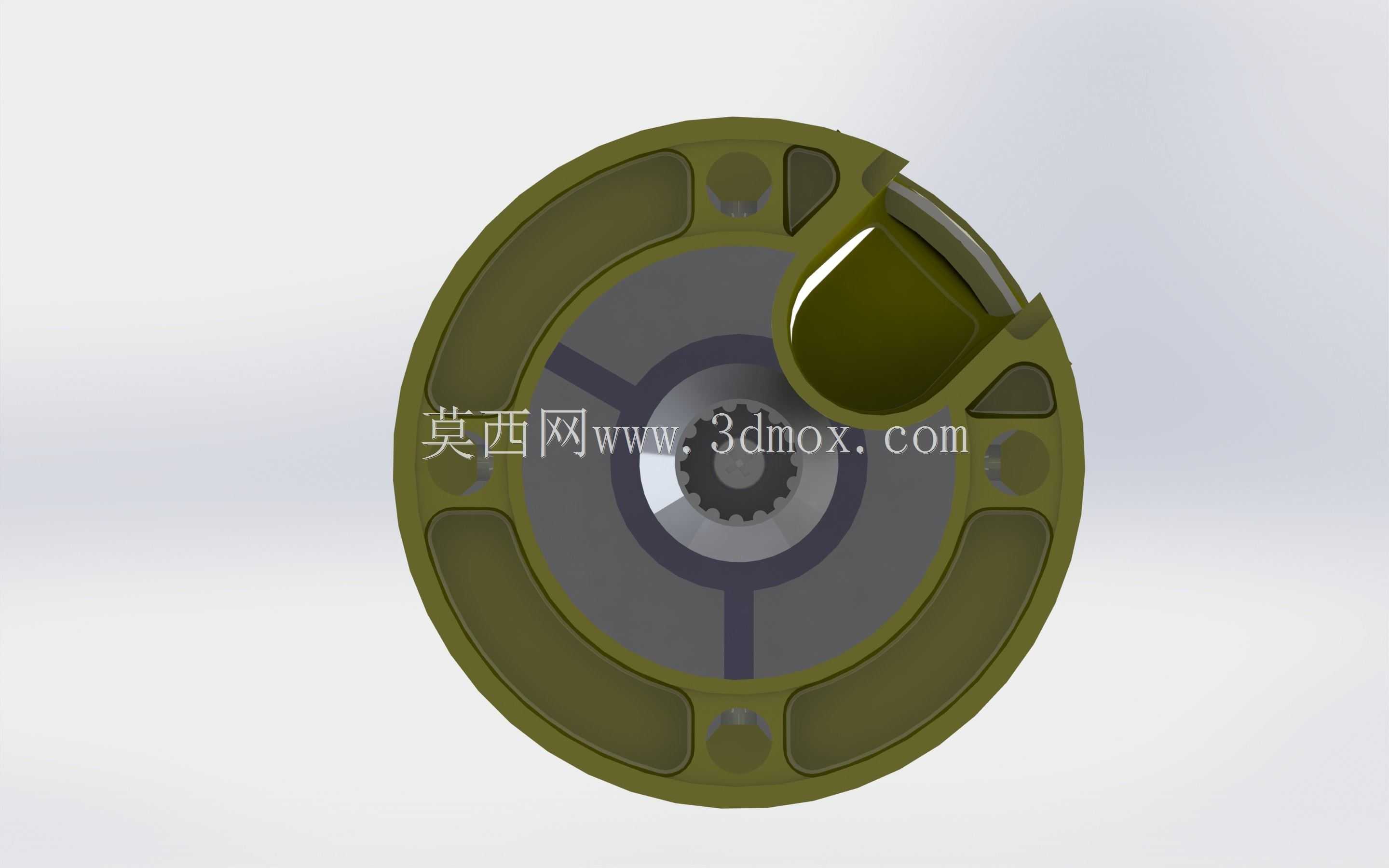

　　在中小型传动设备的动力输出端，这类带内花键的圆形端盖是兼顾传动衔接与腔体防护的核心零件，常应用于小型行星减速机构、伺服电机输出端、农用机械传动箱的端部位置，既承担腔体内部润滑介质的密封留存作用，也为内部传动件提供轴向定位基准，同时通过内花键结构与输出轴形成周向传动配合，避免动力传递过程中出现打滑、偏载的问题。从结构设计逻辑来看，该零件整体采用圆盘式布局，外缘设置均匀分布的加强筋结构，筋条沿径向从外圈向中心花键座延伸，在不额外增加零件整体壁厚的前提下，大幅提升端盖整体的抗扭刚度与结构强度，可承受传动过程中花键传递扭矩带来的径向载荷，避免端盖受载后出现翘曲变形，导致密封面贴合不严出现润滑脂渗漏的问题。零件外缘的环形凸台结构，

　　是与传动箱体安装配合的定位止口，设计时止口的外径公差通常取h7级精度，与箱体安装孔的H7级公差形成间隙配合，既保证安装时端盖可以顺利嵌入箱体定位槽，也能控制径向配合间隙在0.02-0.05mm区间，避免端盖安装后出现同轴度偏差，导致内花键与输出轴的配合出现偏磨。端盖侧面预留的异形缺口结构，是为设备内部的线束、传感器探头或者润滑管路预留的穿装通道，缺口边缘做了圆弧过渡处理，避免穿装管线时锐边割破管线外层防护套，同时缺口位置的加厚凸边，也能弥补缺口带来的局部刚度损失，避免该位置受载后出现应力集中开裂的问题。中心位置的内花键采用渐开线齿形设计，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，可承受更大的传递扭矩，

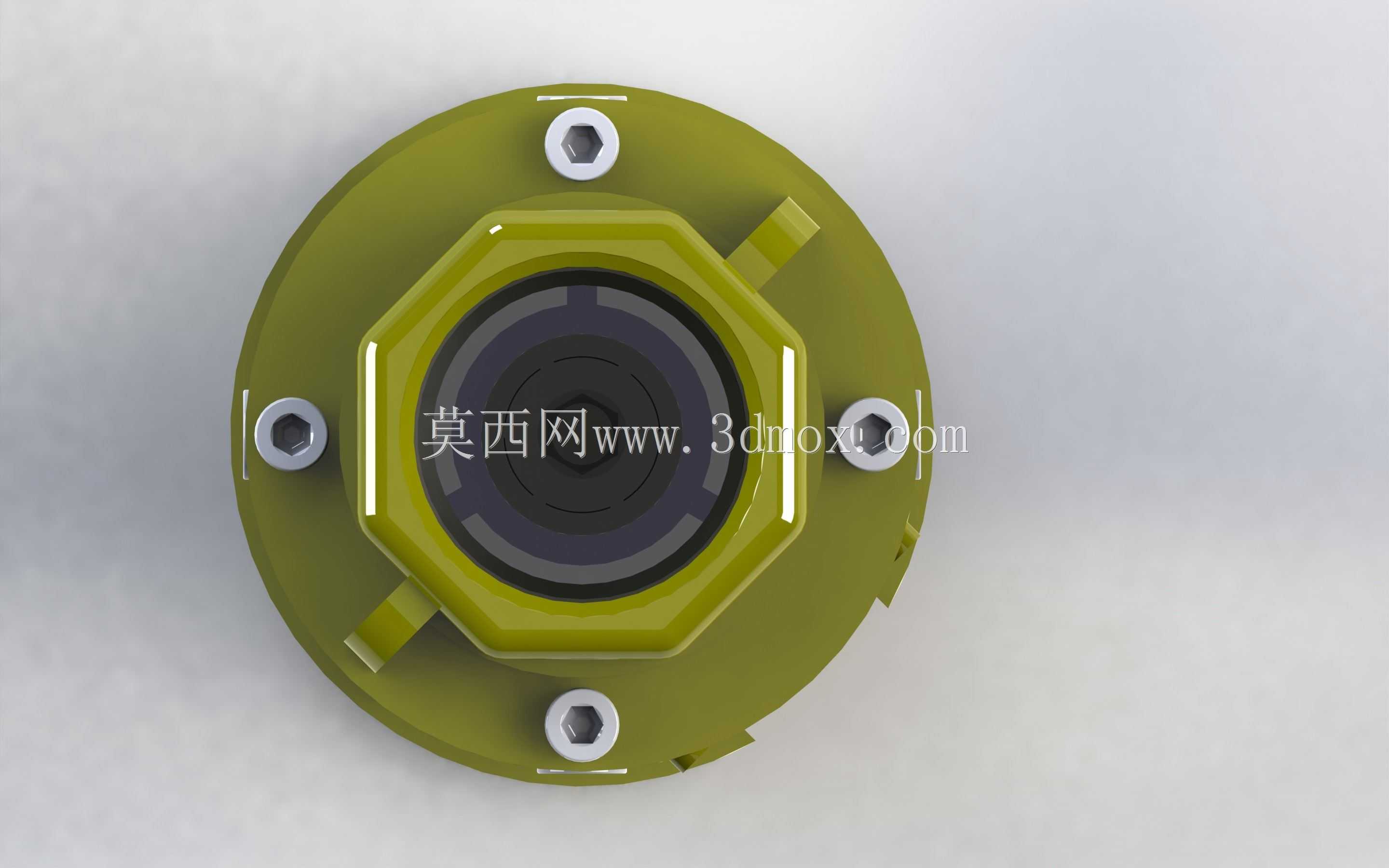

　　适合中小功率传动场景的动力衔接需求，花键孔的端面设置了倒角引导结构，装配输出轴时可以快速对准花键齿位，降低装配难度，减少花键齿的磕碰损伤。零件表面的橄榄绿色涂层，是工业场景中常用的防护涂层，多采用环氧粉末静电喷涂工艺，涂层厚度控制在60-80μm区间，可抵御户外作业场景下的潮气、粉尘侵蚀，提升零件的防锈抗腐蚀能力，适配农用机械、户外作业小型设备的使用环境。从安装边界来看，这类端盖的安装孔通常沿外圈环形均匀分布，采用内六角圆柱头螺钉与箱体端面锁紧，螺钉孔的沉台深度设计时会预留足够的螺钉头容纳空间，保证螺钉锁紧后螺钉头端面不高出端盖外表面，避免端盖外侧安装其他附属部件时出现干涉。端盖内侧与箱体腔体贴合的面会加工一圈环形密封槽，

　　可嵌入O型橡胶密封圈，装配后密封圈受挤压产生弹性变形，填充端盖与箱体结合面的微观间隙，实现静密封效果，阻挡腔体内部的润滑脂外泄，同时阻挡外部的粉尘、泥水进入传动腔体内部，避免内部齿轮、轴承等传动件出现磨粒磨损。在实际选型适配时，需要重点核对三个核心尺寸参数：一是止口外径与箱体安装孔的配合尺寸，保证定位精度符合装配要求；二是中心内花键的模数、齿数、压力角参数，与输出轴的外花键参数完全匹配，避免出现齿侧间隙过大或者无法装配的问题；三是端盖的整体轴向厚度，保证装配后端盖内侧与内部传动件的端面预留0.1-0.3mm的轴向间隙，避免运转过程中出现端面摩擦发热的问题。这类端盖的材质通常选用压铸铝合金或者增强尼龙材质，压铸铝合金版本的结构强度更高，适合传递扭矩较大的传动场景，增强尼龙版本的重量更轻、自润滑性能更好，适合小型轻量化、低载荷的传动设备使用，两种材质的结构布局基本一致，仅在局部壁厚、加强筋尺寸上根据材料性能做对应调整，保证零件的力学性能满足使用工况的载荷要求。
