塔塔715车型外置车门拉手结构设计

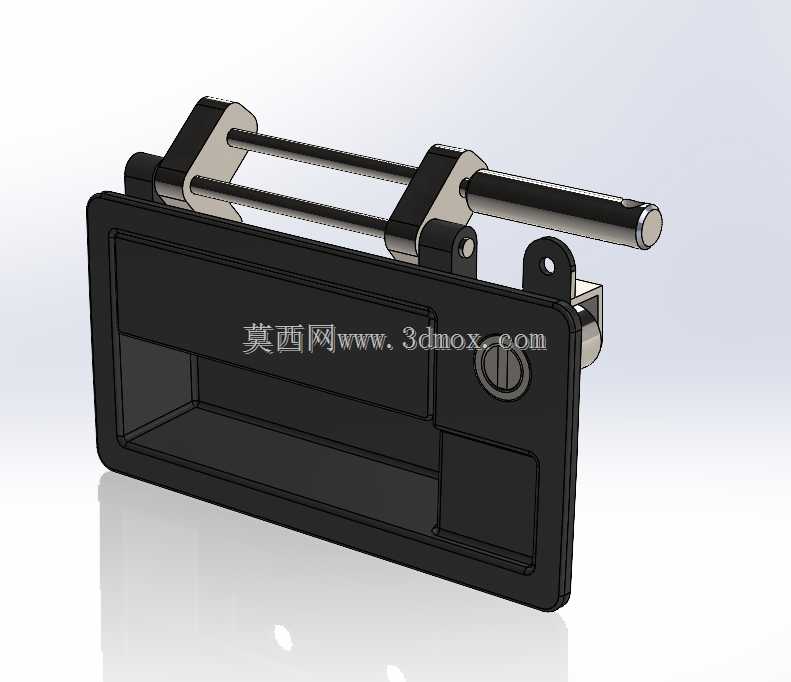

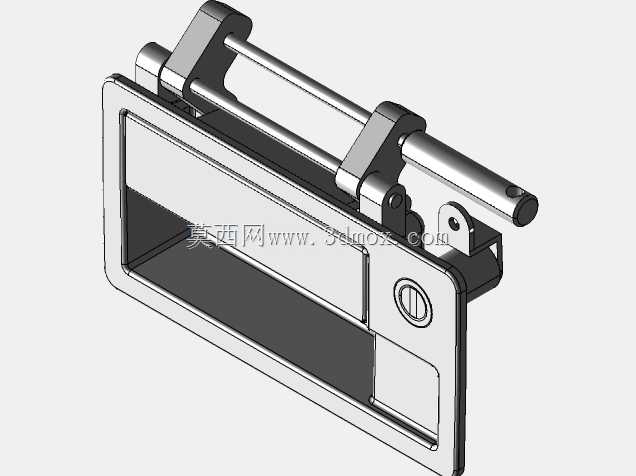

　　商用车外门把手作为驾乘人员接触频次最高的车身外露部件，其结构可靠性、操作手感与安装适配性直接影响整车使用体验，针对塔塔715这类重载轻型卡车的使用场景，外门把手需要兼顾户外复杂工况下的耐用性、低温环境下的操作顺畅度以及与车门钣金的装配精度。这款外门把手采用嵌入式面板搭配联动锁止机构的结构设计，外露面板为矩形沉台造型，安装后与车门钣金外表面齐平，能够减少车辆行驶过程中的风阻，同时避免突出结构在装卸货物、窄路会车时发生刮碰损坏。面板表面做了内凹式抠手空间设计，抠手区域深度符合成年男性手指操作的人机工程尺寸，冬季佩戴劳保手套操作时也能顺利伸入发力，不会出现抠手空间过窄导致无法施力开启的问题。联动传动部分采用双平行金属导杆结构，

　　导杆表面做了防锈镀层处理，能够承受长期反复推拉的磨损，导杆与面板基座之间设置有自润滑衬套，减少开关过程中的卡滞感，即使在沙尘较大的矿区、工地场景，衬套的密封结构也能阻挡大部分砂砾进入传动间隙，降低维护频次。锁止旋钮设置在面板抠手区域的侧方，旋钮转动行程控制在90度区间，锁止状态下传动导杆被锁止块完全限位，无法被外力拉动开启，解锁状态下旋钮与抠手区域边缘齐平，不会突出影响抠手操作。从安装边界来看，这款门把手的面板背部设置有三个定位安装支耳，支耳上的安装孔位与塔塔715车门钣金的预留孔完全匹配，安装时仅需要从车门外侧将面板嵌入钣金沉台，从内侧通过三颗紧固件即可完成固定，不需要额外对车门钣金做切割、打孔修改，适配原车的装配工艺。

　　传动导杆的伸出长度经过精准校核，安装后导杆端部与车门内部锁体的联动拨叉完全对齐，拉动把手时导杆的直线行程刚好能够触发锁体的开启机构，行程过短会导致无法解锁，行程过长则会造成把手松旷、操作虚位大的问题，这款结构的导杆行程控制在18毫米，刚好匹配对应锁体的触发行程，操作时从初始位置拉动到解锁位置的力度控制在25牛左右，既不会因为力度过轻导致行驶中误触开启，也不会因为力度过大造成开启困难。面板材质采用耐候性工程塑料，能够承受-40℃到80℃的环境温度变化，在北方冬季低温环境下不会出现材质脆裂，南方夏季高温暴晒下也不会出现面板变形、褪色的问题，塑料面板与金属传动部件之间设置有减震缓冲垫，车辆行驶在颠簸路面时不会出现金属与塑料碰撞的异响。

　　在实际装车验证过程中，这款门把手经过了十万次开关循环测试，传动部件的磨损量小于0.2毫米，面板表面没有出现明显的划痕、变形，锁止机构的操作力矩变化率小于10%，完全满足商用车十万公里使用周期内的可靠性要求。针对商用车用户经常粗暴操作的使用习惯，这款门把手的抠手区域做了加厚处理，面板背部设置有纵横交错的加强筋，能够承受最大150牛的垂直拉力，即使操作人员用力过猛拉动把手，也不会出现面板断裂、支耳脱落的问题。导杆与锁体拨叉的连接部位设置有可调式连接头，能够抵消车门钣金焊接、装配过程中产生的尺寸公差，即使不同批次车门的锁体安装位置存在1-2毫米的偏差，也可以通过调整连接头的位置保证传动顺畅，降低装配过程中的调试难度。整体结构没有采用复杂的异形曲面，所有塑料件都可以通过常规注塑模具生产，金属导杆采用标准冷拉圆钢加工即可，生产工艺成熟，制造成本可控，适合批量装车配套使用。
