遥控赛车TLR 8ight 4.0右机翼总成结构

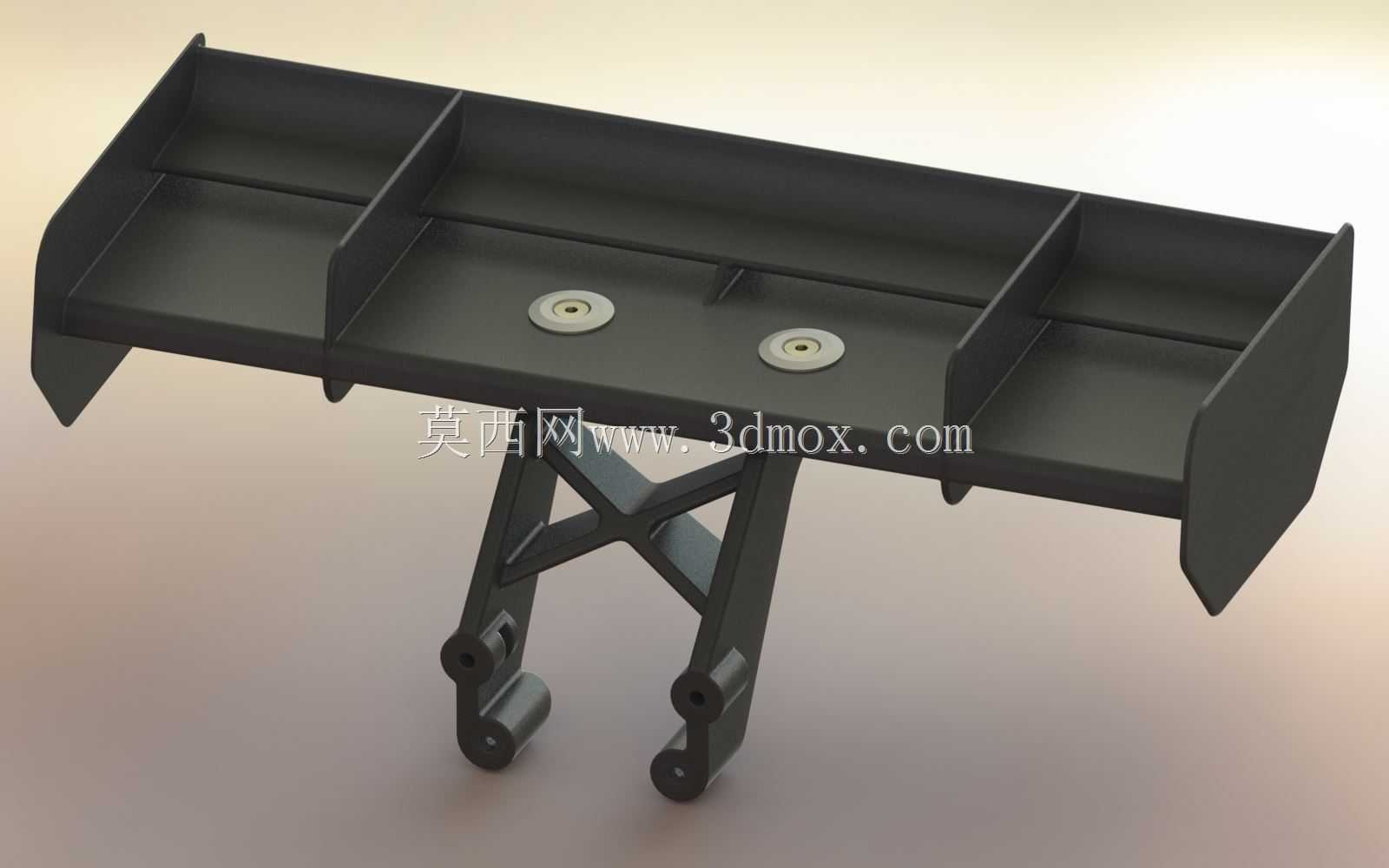

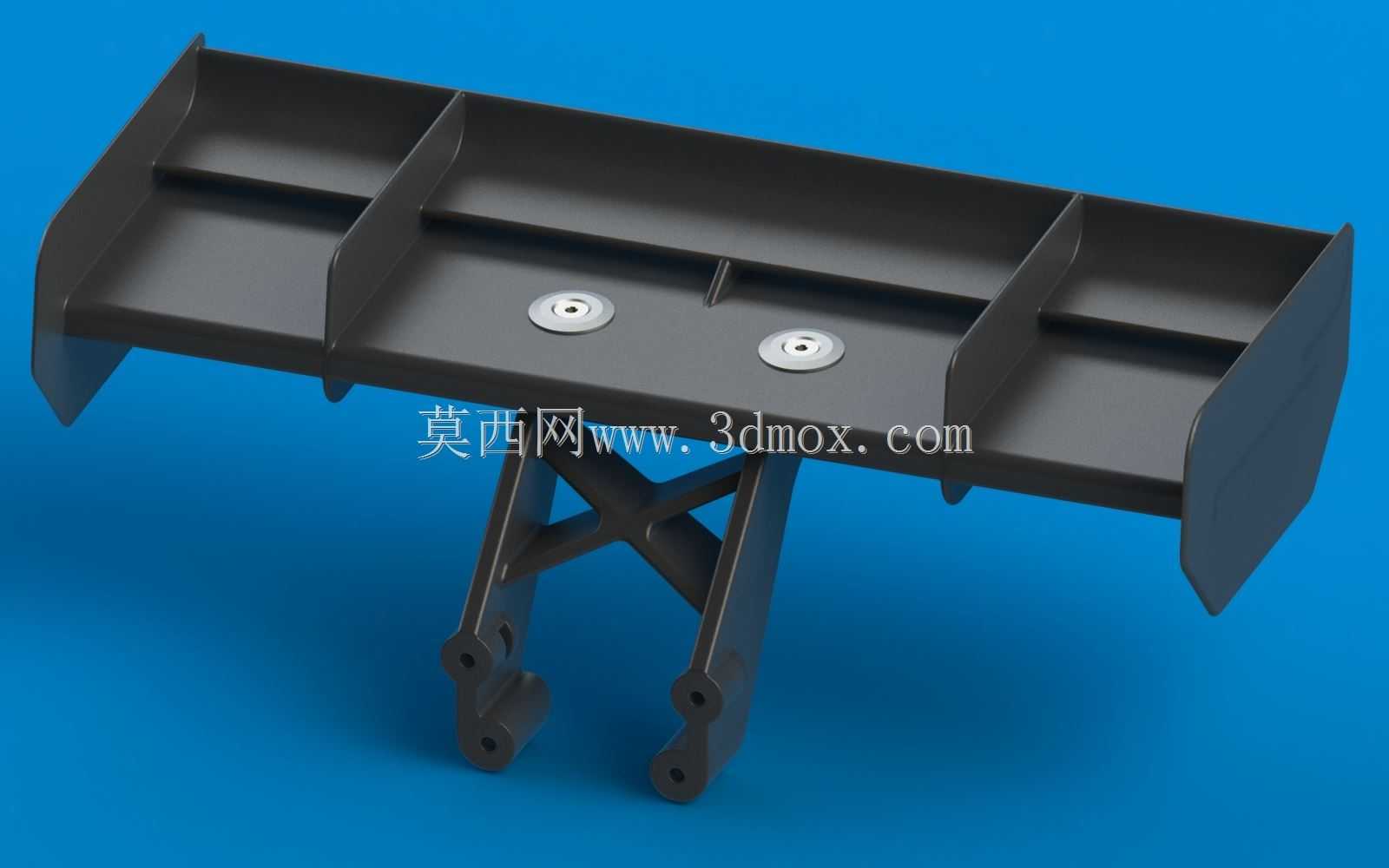

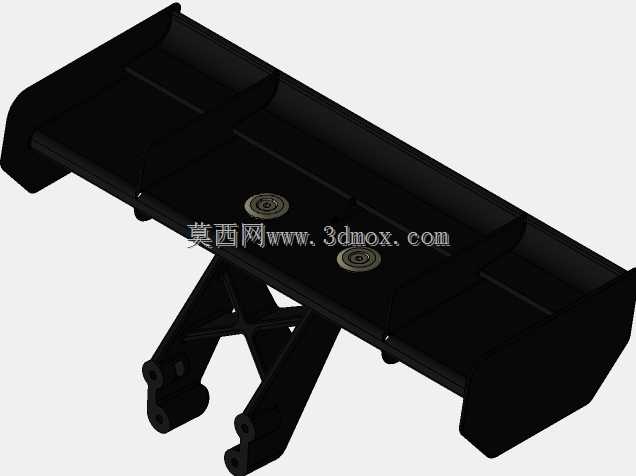

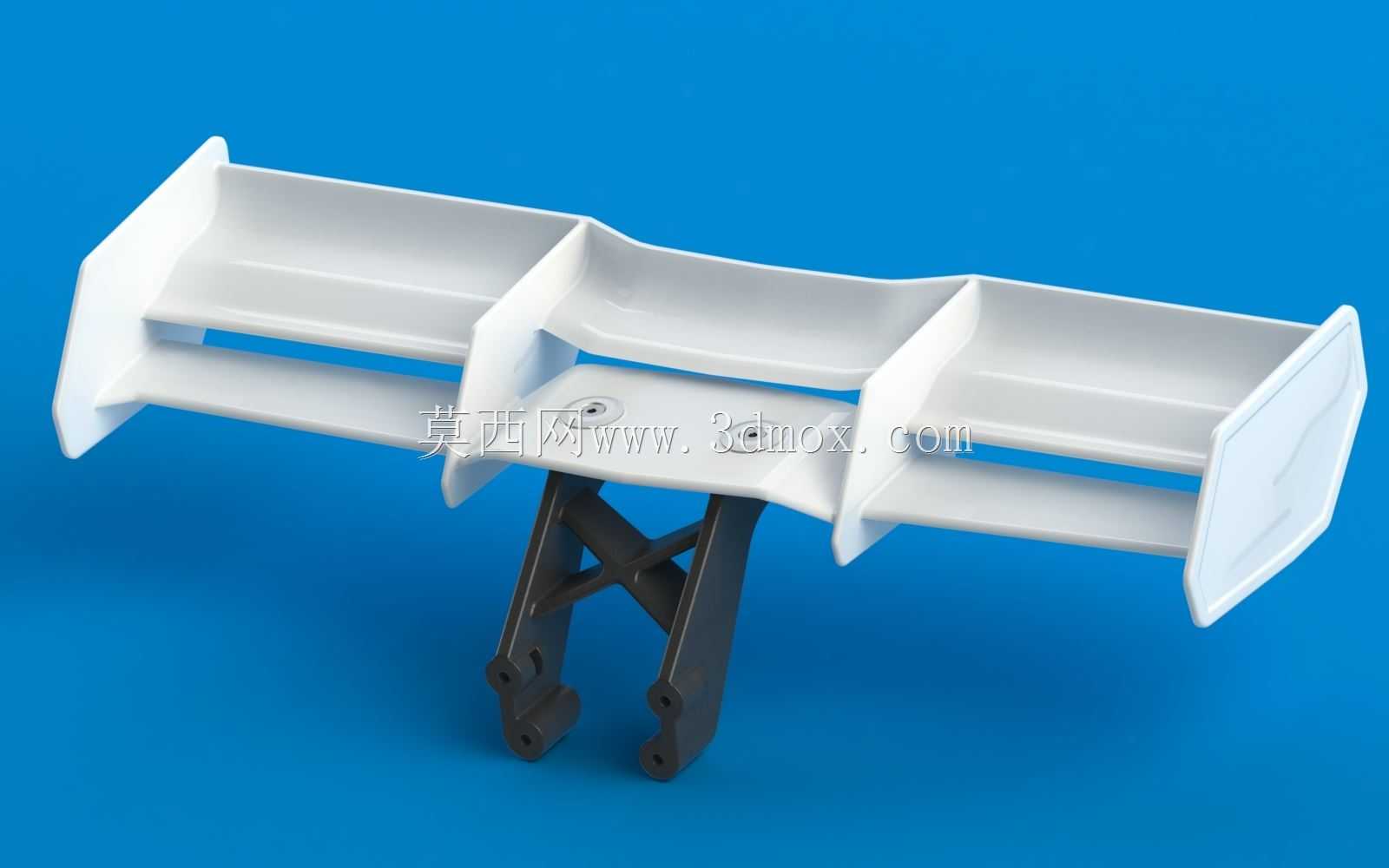

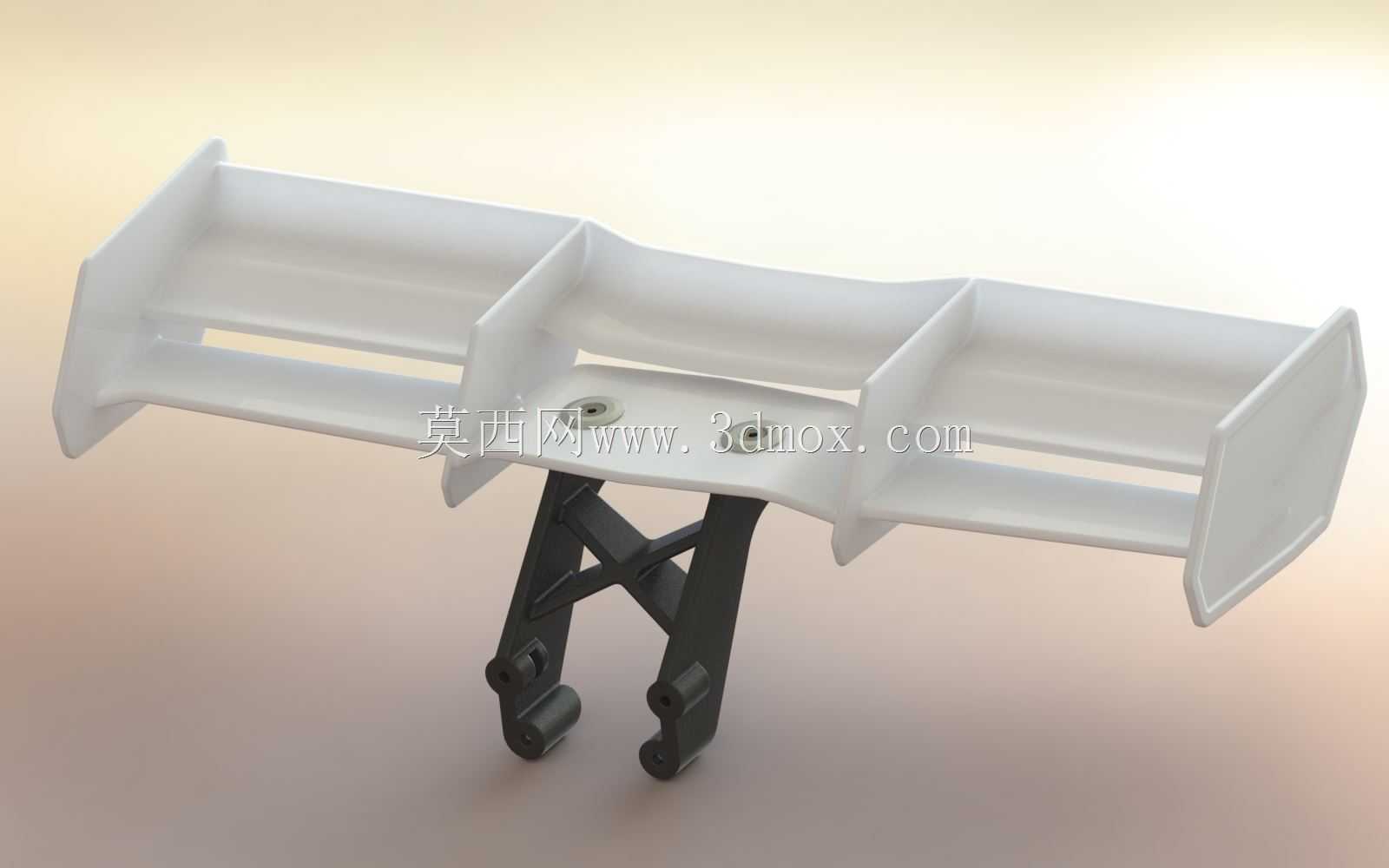

　　在RC遥控竞速赛车的改装与整机组装环节，尾翼总成是直接影响车辆高速行驶下压力表现的核心部件，这套适配TLR 8ight 4.0车型的右机翼总成，是针对1/8比例油动越野竞速车型开发的空气动力配套结构，实际装车后主要负责车辆高速过弯、直线冲刺阶段的尾部下压力输出，抵消车辆高速行驶时尾部产生的升力，避免后轮抓地力不足出现侧滑、甩尾甚至翻车的情况。从结构设计逻辑来看，这套总成没有采用一体式尾翼的简化方案，而是将翼面主体、安装支架、固定点位做了分体式的结构拆分，翼面主体采用了大尺寸的水平主翼搭配两侧下倾的端板结构，主翼表面设置了两道纵向的加强筋，既可以在不额外增加翼面厚度的前提下提升整体结构刚性，避免高速气流冲击下翼面产生形变影响气动效率，

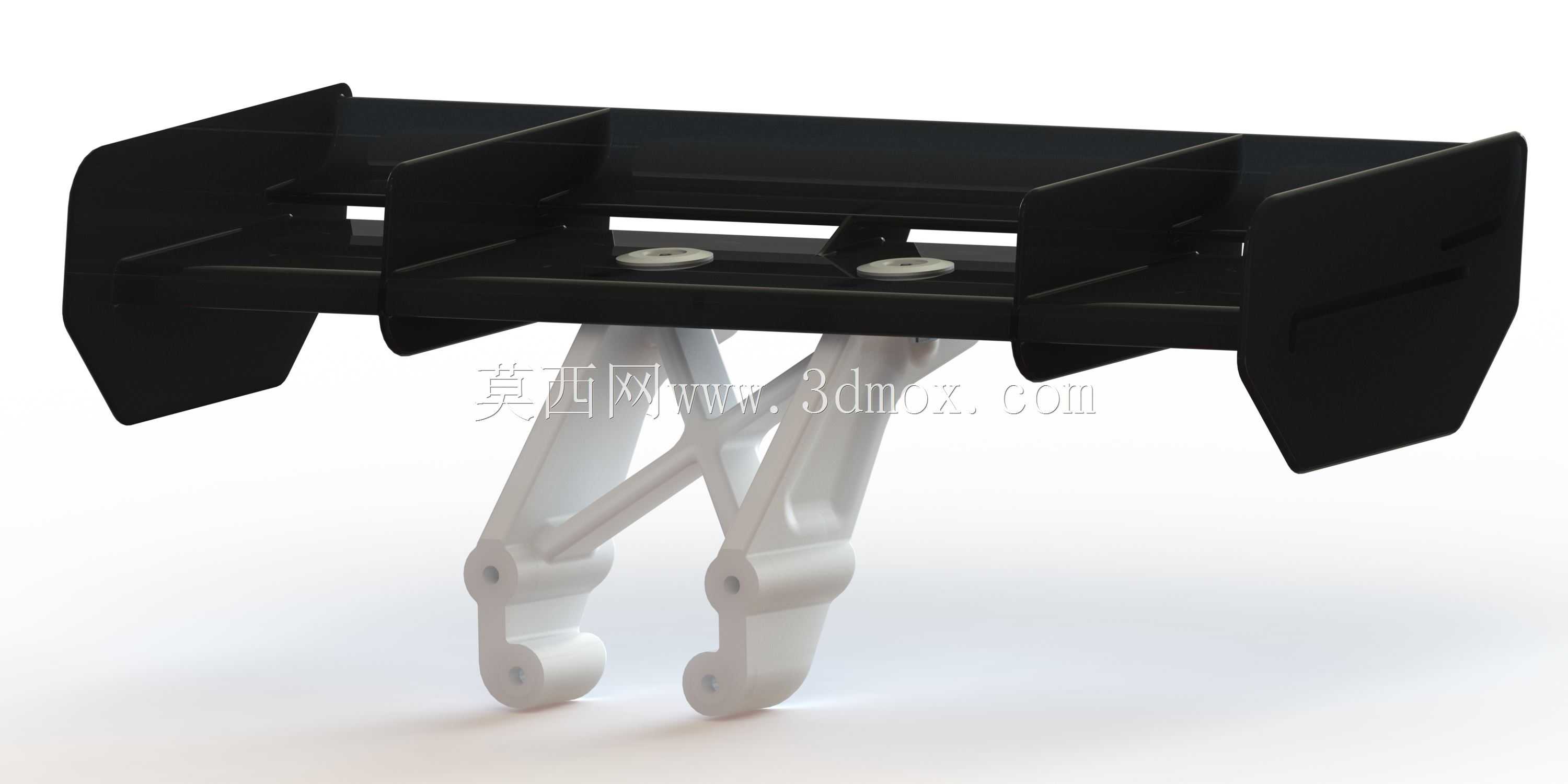

　　也能在车辆发生侧翻、擦碰赛道护栏时分散冲击应力，降低翼面直接碎裂的概率。翼面下方的安装支架采用了X型交叉的支撑结构，两个支脚对应车架尾部的原厂安装孔位，支脚末端做了加厚的衬套设计，安装时可以直接套入车架尾部的固定销轴，不需要额外打孔修改车架结构，安装边界完全匹配TLR 8ight 4.0车型的尾部安装位，横向安装跨度控制在165mm范围内，纵向伸出车架尾部的长度不超过72mm，不会和车辆尾部的排气、避震结构产生运动干涉。在实际赛道应用场景中，不同抓地力的赛道场地对尾翼的下压力需求存在明显差异，这套翼面的固定点位预留了两档高度调节空间，通过调整支架与翼面的连接位置，可以改变翼面的安装攻角，

　　在高抓地力的地毯赛道上可以调小攻角降低风阻提升直线极速，在低抓地力的泥土、砂石赛道上可以调大攻角提升下压力，增强后轮抓地力提升过弯稳定性。翼面表面的两个圆形固定座是为了配套可选的尾翼高度调节垫片设计的，日常维护时不需要完全拆下整个尾翼总成，只需要松开固定座上的锁紧螺丝就可以快速调整攻角，大幅缩短赛场调校的耗时。从结构细节来看，翼面两侧的端板做了向外微张的弧度设计，不仅可以阻挡气流从翼面两侧溢出提升气动效率，也能在车辆发生侧翻时首先接触地面，避免主翼面直接摩擦地面造成磨损，端板的边缘做了2mm的圆角过渡，没有尖锐的棱角，符合RC赛事的安全规范要求。支架部分的所有连接转角都做了R3的圆角过渡，避免应力集中导致支架在颠簸路面、

　　跳跃落地时出现断裂，支架与翼面的连接位置设置了三个定位卡扣，安装时可以先通过卡扣预固定位置，再锁紧固定螺丝，降低组装时的对位难度。这套结构在设计时充分考虑了RC越野赛车的实际使用工况，车辆在跳跃落地时尾部会承受较大的冲击载荷，因此整个总成的壁厚做了差异化设计，支架与车架连接的受力位置壁厚达到3.2mm，翼面非受力区域的壁厚控制在1.8mm，在保证整体结构强度的前提下尽可能控制部件重量，避免尾部重量过大影响车辆的前后重量配比。实际装车测试时，这套尾翼总成可以在车辆时速达到60km/h时提供约120g的尾部下压力，足够抵消高速行驶时尾部产生的升力，让后轮在高速过弯时保持足够的抓地力，同时不会因为下压力过大增加不必要的行驶阻力。对于RC模型的结构设计从业者来说，这类小比例竞速车型的空气动力部件设计，不能完全照搬全尺寸赛车的气动方案，需要兼顾结构强度、重量、安装便利性以及赛场维护的效率，这套总成的结构拆分思路、安装边界的控制、应力集中位置的强化处理，都可以作为同比例越野车型尾翼设计的参考，尤其是安装支架的X型支撑结构，在有限的安装空间内实现了足够的支撑强度，同时避开了车架尾部的其他运动部件，不需要对原厂车架做任何修改就可以直接安装，大幅降低了玩家的改装门槛。
