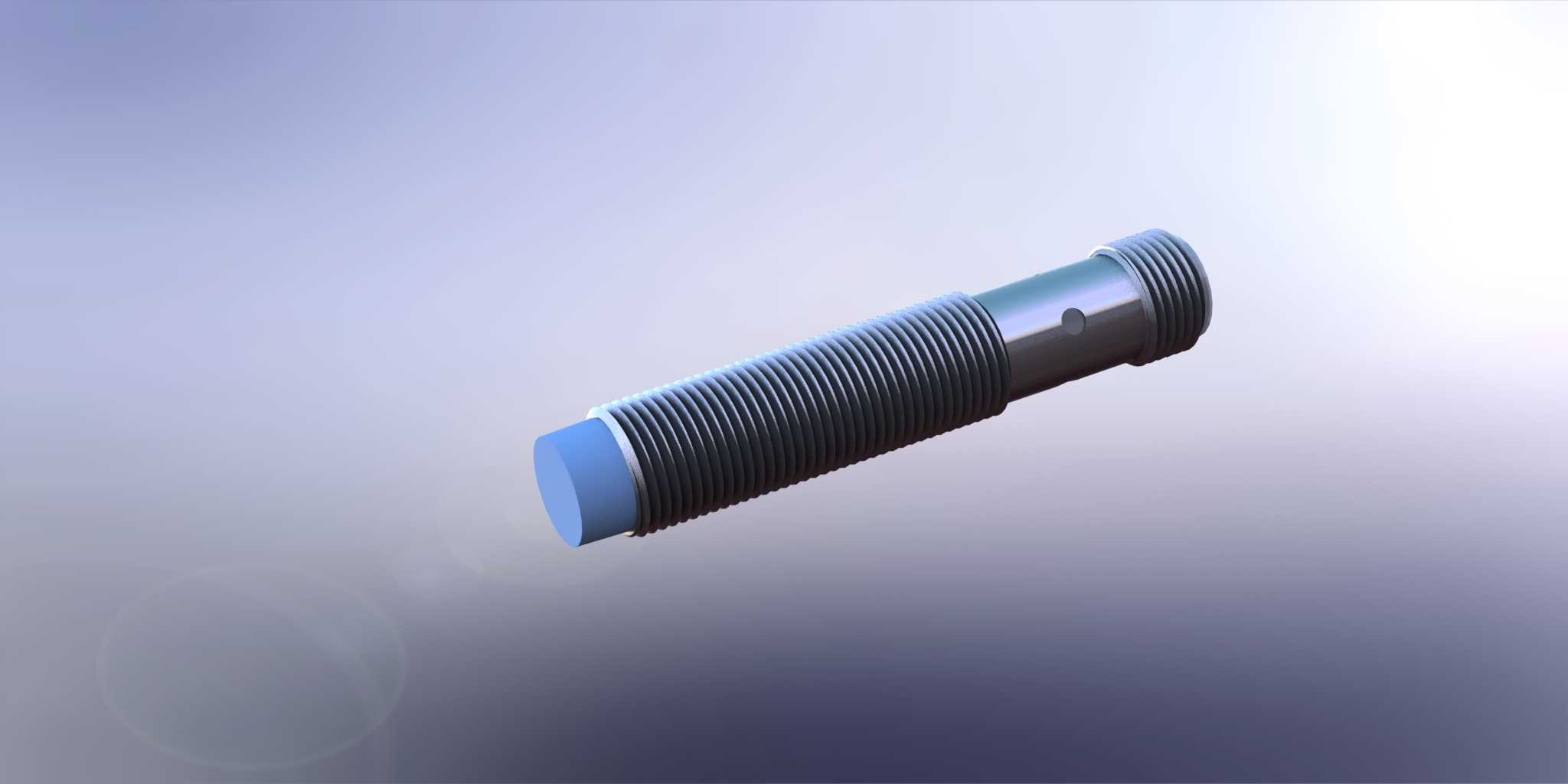

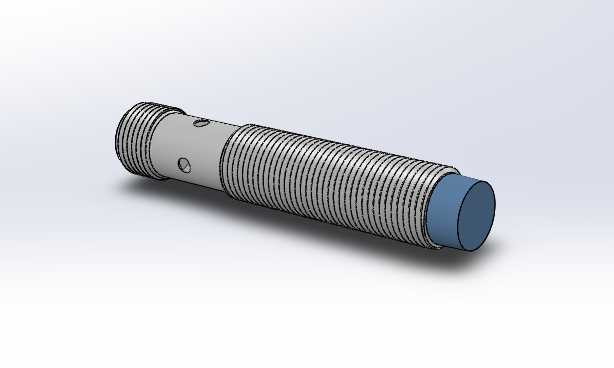

M12规格无屏蔽四针接近传感器外壳结构

　　在自动化产线的工件到位检测、工位限位判断、物料计数环节，这类M12圆柱型接近传感器是应用频次极高的检测元件，本次呈现的是其无屏蔽款四针输出型的外壳结构，适配绝大多数非齐平安装的工业检测场景。不同于齐平安装的屏蔽款传感器，无屏蔽结构的感应头前端不包裹金属屏蔽层，感应距离相对更长，安装时需要在感应端预留足够的无金属干扰区域，避免周边金属构件影响检测磁场的正常分布。外壳整体采用标准M12外螺纹设计，螺纹段长度适配常规1-2mm厚度的设备安装板，配套标准六角螺母即可完成径向位置固定，安装时无需额外加工异形安装孔，通用互换性极强，能直接替换市面上同规格的主流接近传感器外壳，降低设备维护时的备件选型成本。

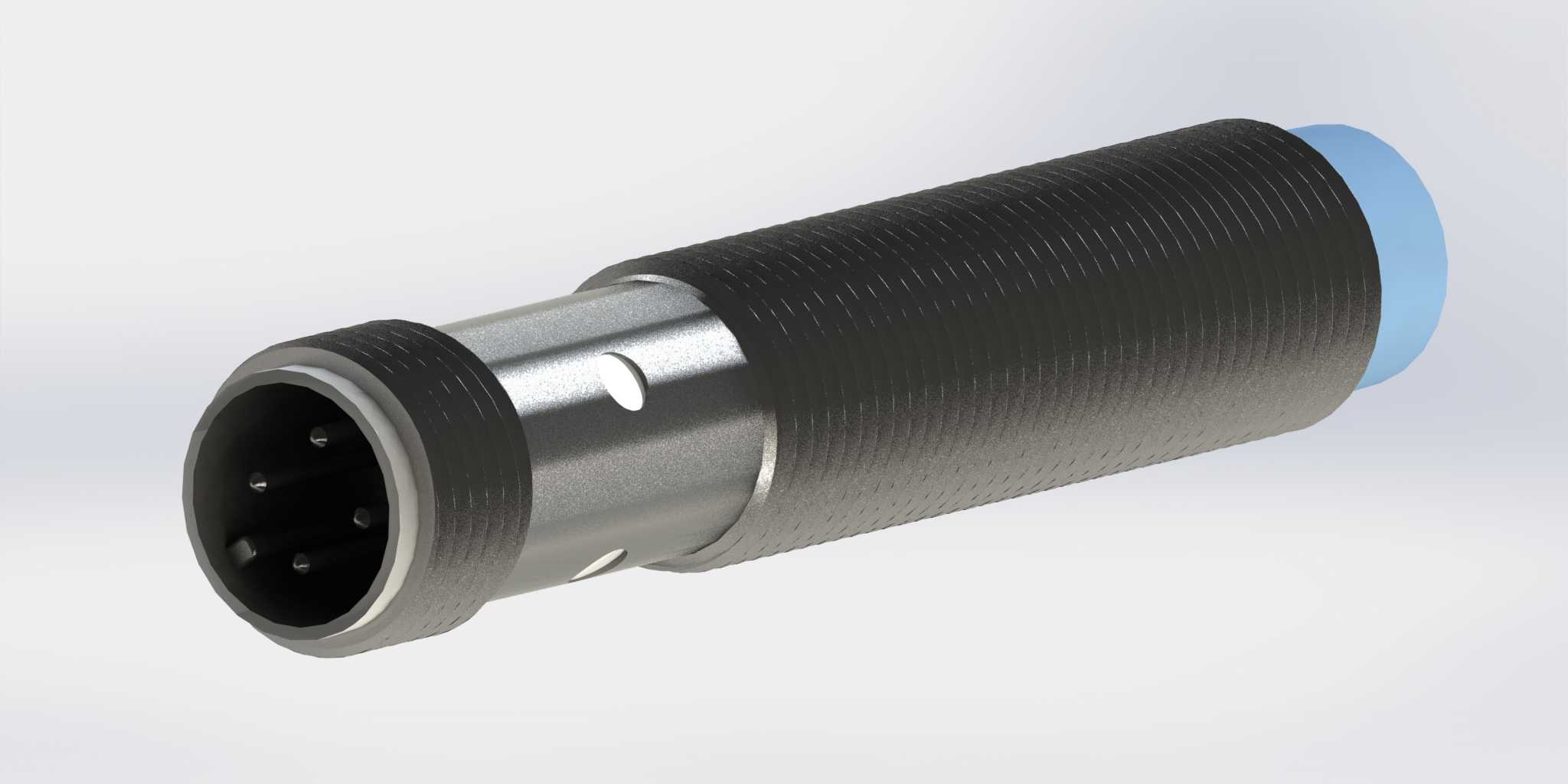

　　四针接插件端的结构设计严格遵循行业通用接线定义，预留的针脚位置分别对应电源正、电源负、信号输出、屏蔽接地，接插端的密封槽位可配套O型密封圈实现IP67级防护，适配车间切削液飞溅、粉尘弥漫的恶劣工况。从结构设计逻辑来看，外壳主体采用分段式结构，前端感应面位置预留了0.8mm壁厚的非金属嵌件安装位，用来固定感应磁芯与处理电路板，中段螺纹部分做了壁厚加厚处理，避免安装锁紧时受力变形挤压内部电路板，尾部的出线/接插位置做了防呆卡槽设计，防止接插件插反导致的接线错误。实际选型应用时，这类无屏蔽M12传感器通常安装在输送线侧方检测工件到位，或是装配工位上判断夹具是否夹紧到位，相比屏蔽款同规格产品，它的检测距离能多出2-3mm，

　　对于工件位置公差稍大的输送场景适配性更好，不需要反复调整安装位置就能保证检测稳定性。外壳的外螺纹精度控制在6g级，和标准M12螺母的配合间隙控制在合理范围，既不会出现锁止时卡滞，也不会因为间隙过大导致传感器安装后出现晃动，影响检测精度。感应端的蓝色端盖是工程塑料材质，既不会干扰前端的高频磁场分布，又具备足够的抗冲击性能，能承受日常产线运维时的轻微磕碰，不会轻易出现端盖碎裂的情况。四针结构的设计支持NPN/PNP两种输出类型的电路板内置，外壳内部的空腔尺寸做了通用化处理，不管是采用灌封工艺的电路板还是支架固定的电路板，都能顺利装入，不需要针对不同厂商的内部板件额外修改外壳尺寸。安装边界方面，

　　需要注意传感器头部周围3倍直径范围内不能有其他金属构件，尾部接插件位置要预留至少20mm的接线操作空间，螺纹段穿过安装板后，至少要保留2个完整螺纹牙位用来锁紧固定螺母，避免安装不牢导致设备运行过程中传感器移位。这类外壳结构的设计核心是在保证结构强度的前提下，最大化降低金属材质对感应磁场的干扰，同时兼顾通用安装兼容性，让用户不需要修改现有设备的安装结构就能直接替换使用，在3C电子装配线、汽车零部件输送线、包装机械进料检测等场景都有大量应用。
