铁路电动列车配套螺旋空压机组结构设计

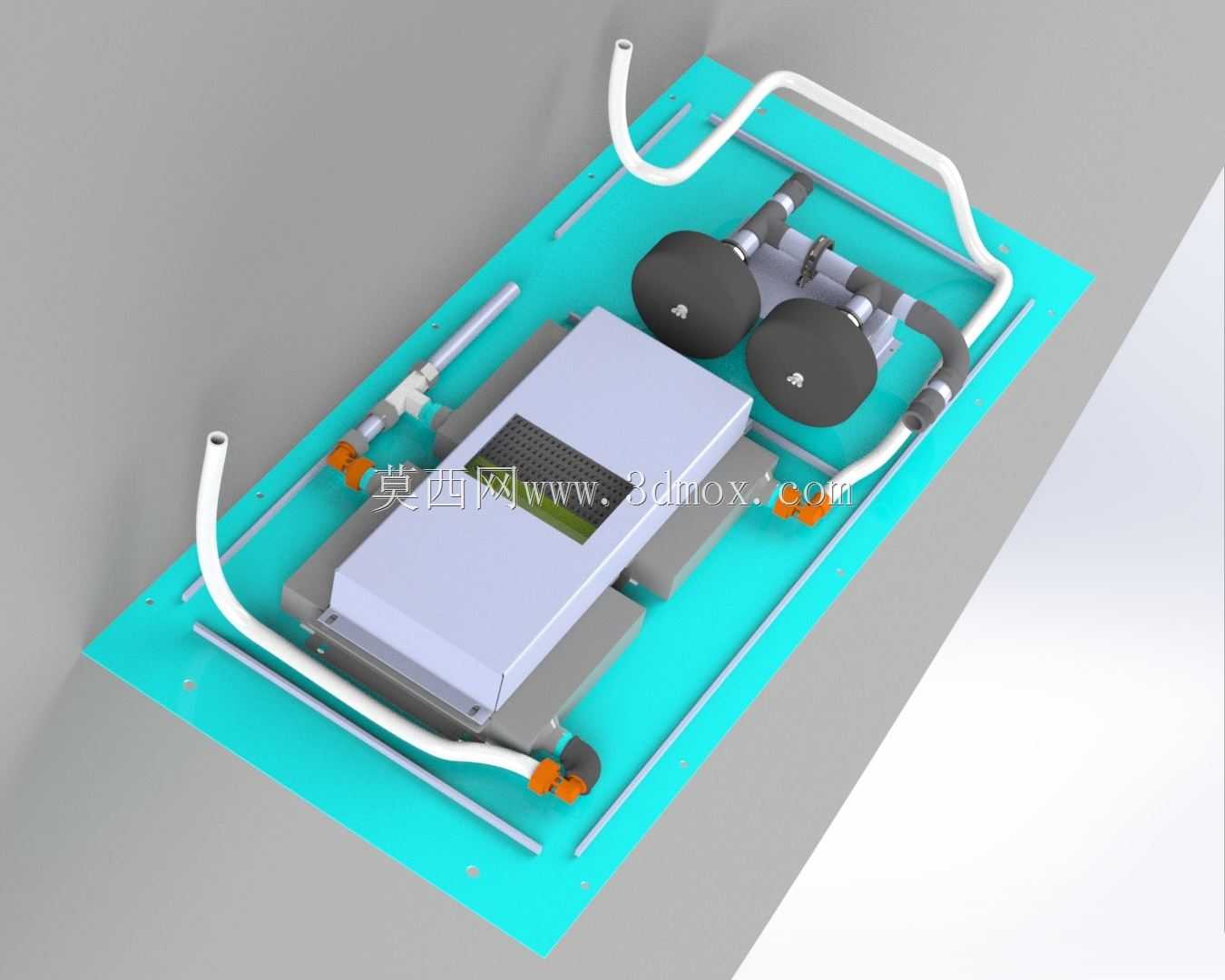

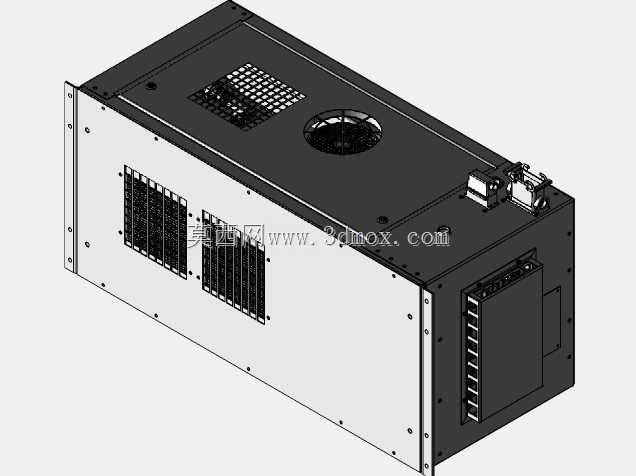

该设备为适配轨道电动列车车载安装场景开发的压缩空气供给单元，核心服务于列车制动系统的动力供给需求，同时兼顾车载气动部件的用气保障。从安装边界来看，整机采用箱式集成化结构，所有外露部件均做了防磕碰、防误触设计，外壳的安装孔位完全匹配列车设备舱的预设安装点位，顶部预留的通风栅格正对舱体散热风道，侧面的电气接口、气路接口位置与车载管线排布走向完全契合，不需要额外做转接支架即可完成舱内固定，安装时仅需对准底部定位销、锁紧固定螺栓即可完成整机就位，大幅降低现场装配的调整工作量。

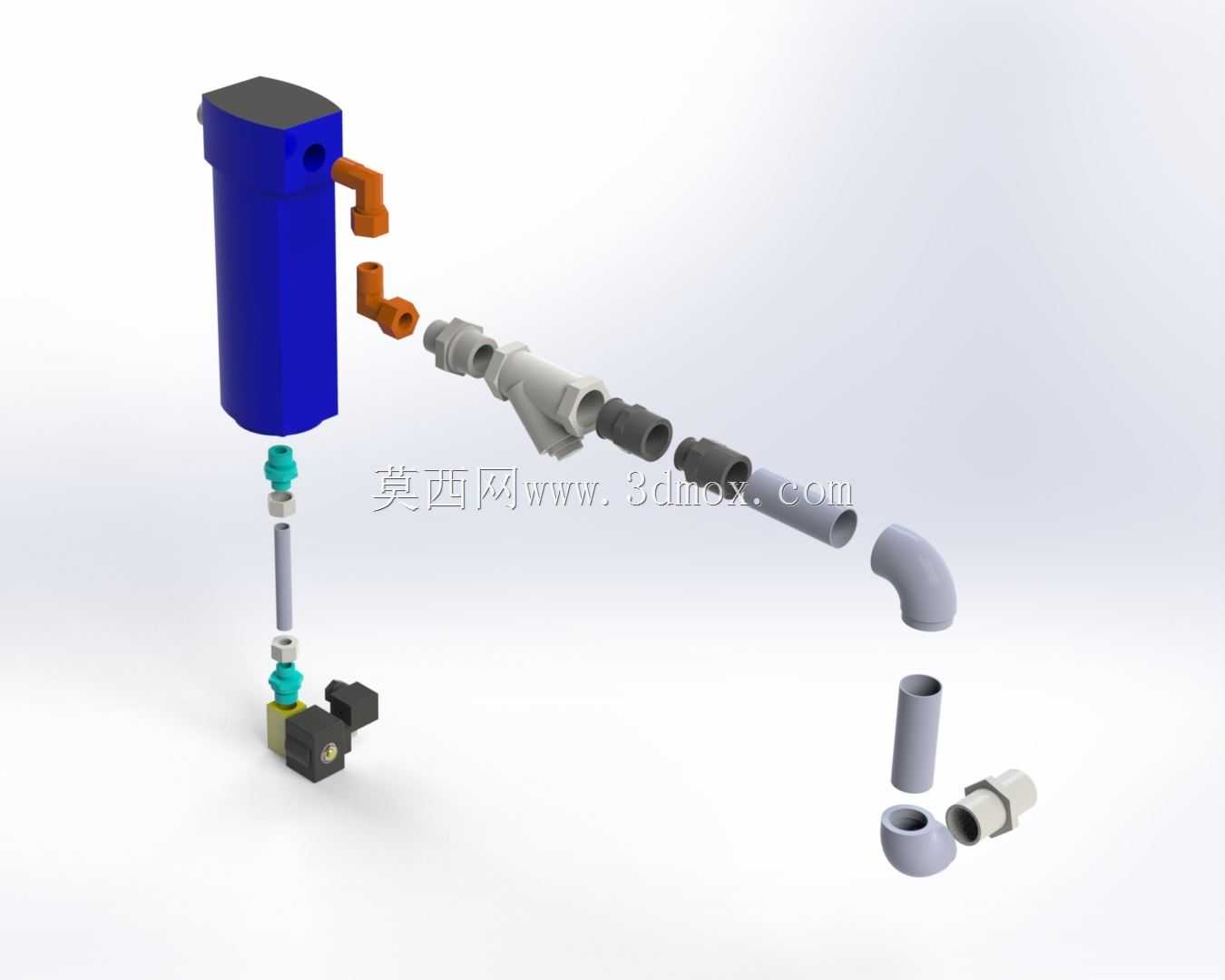

设备核心采用双同步头无油螺旋压缩机构型，相比传统有油压缩方案，输出的压缩空气不含油雾杂质，能够避免制动管路内的密封件被油液侵蚀老化，也不会造成气动阀件的卡滞故障，适配轨道交通领域高可靠性、长维护周期的使用要求。压缩单元输出的压缩空气会直接进入集成在箱体内的空气干燥处理模块，该模块可同步完成空气中浮尘杂质的过滤、压缩热空气的降温以及冷凝水的分离排出，从根源上避免冬季低温环境下管路内冷凝水结冰堵塞气路、锈蚀管路内壁的问题，保障制动气路在不同运行环境下的通畅性。

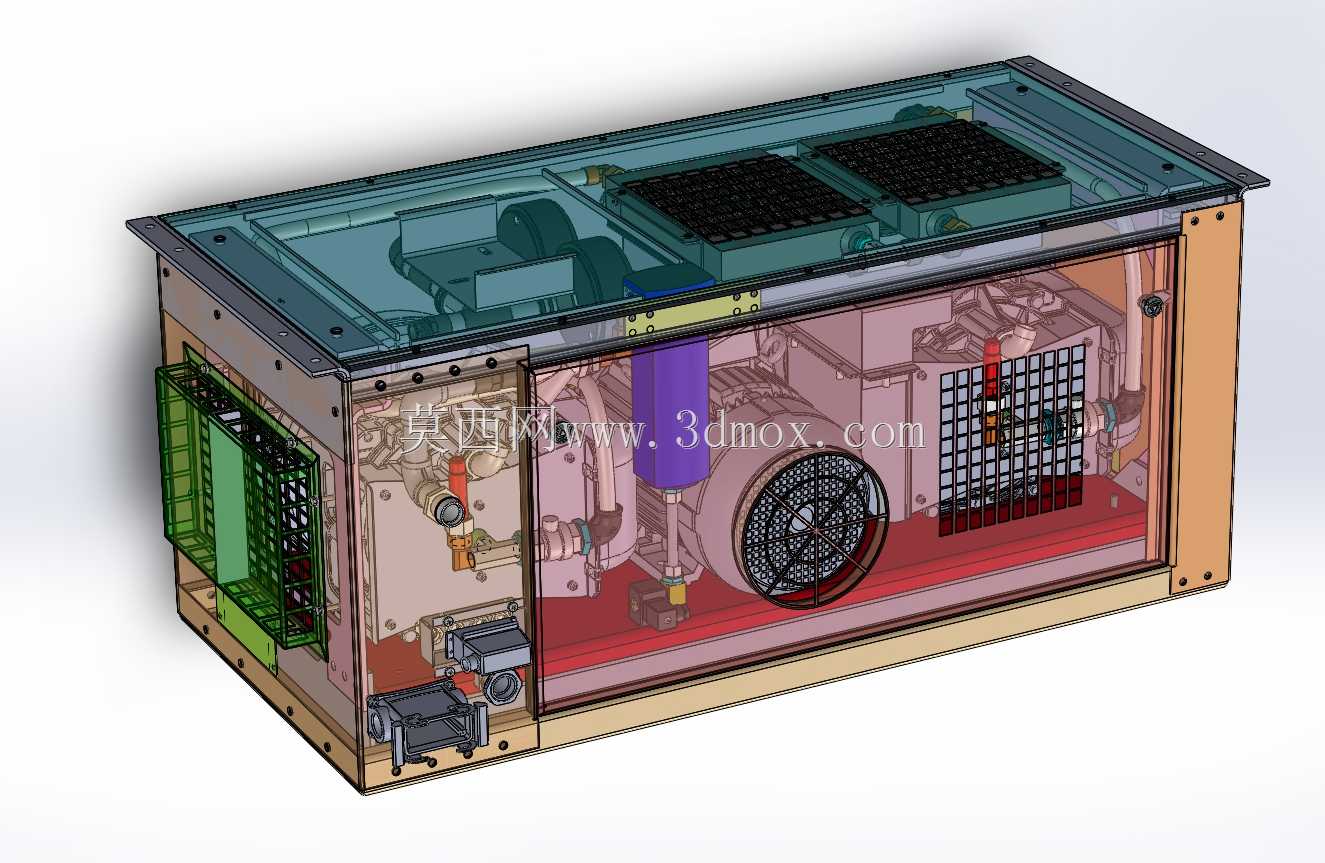

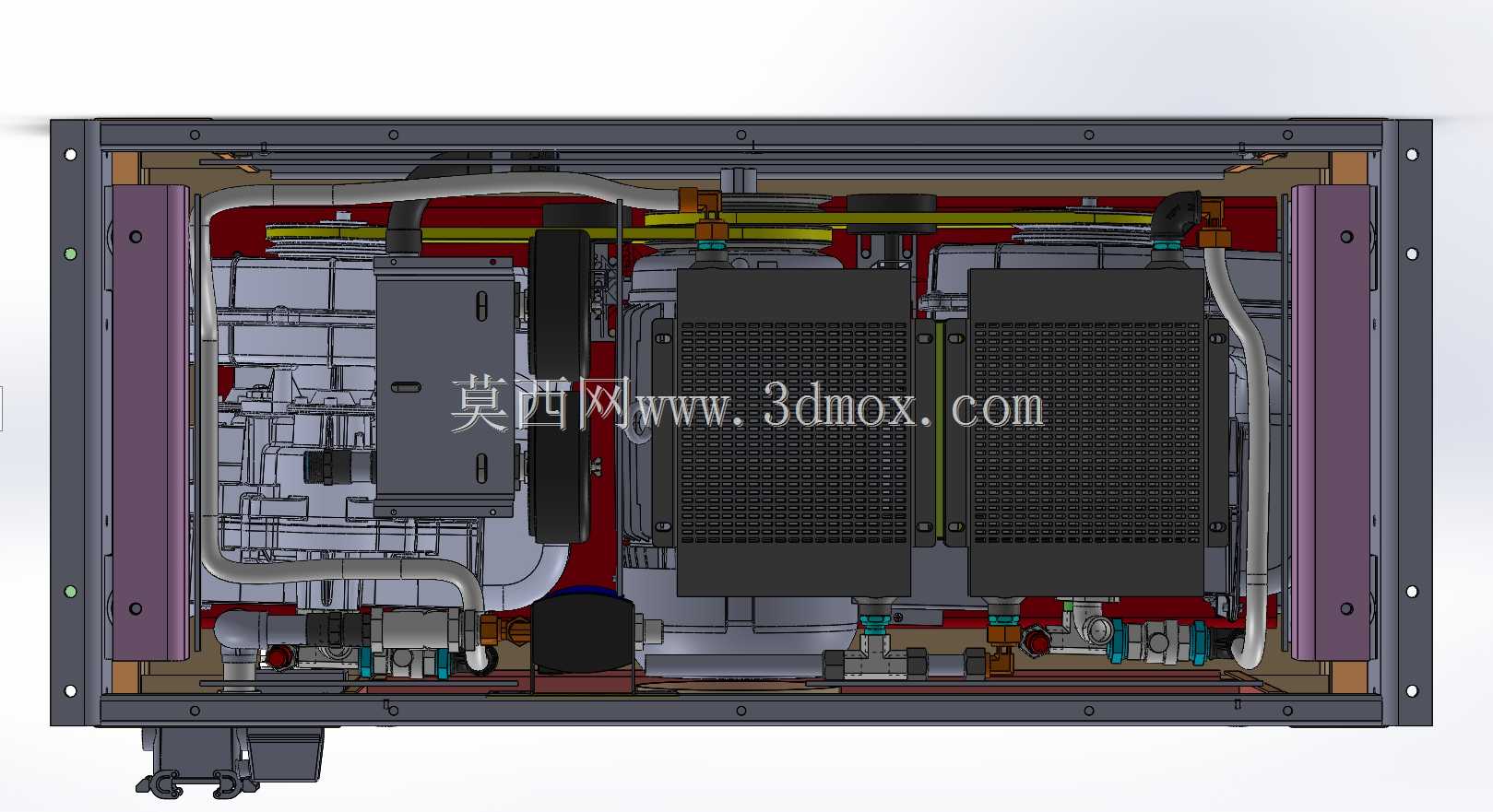

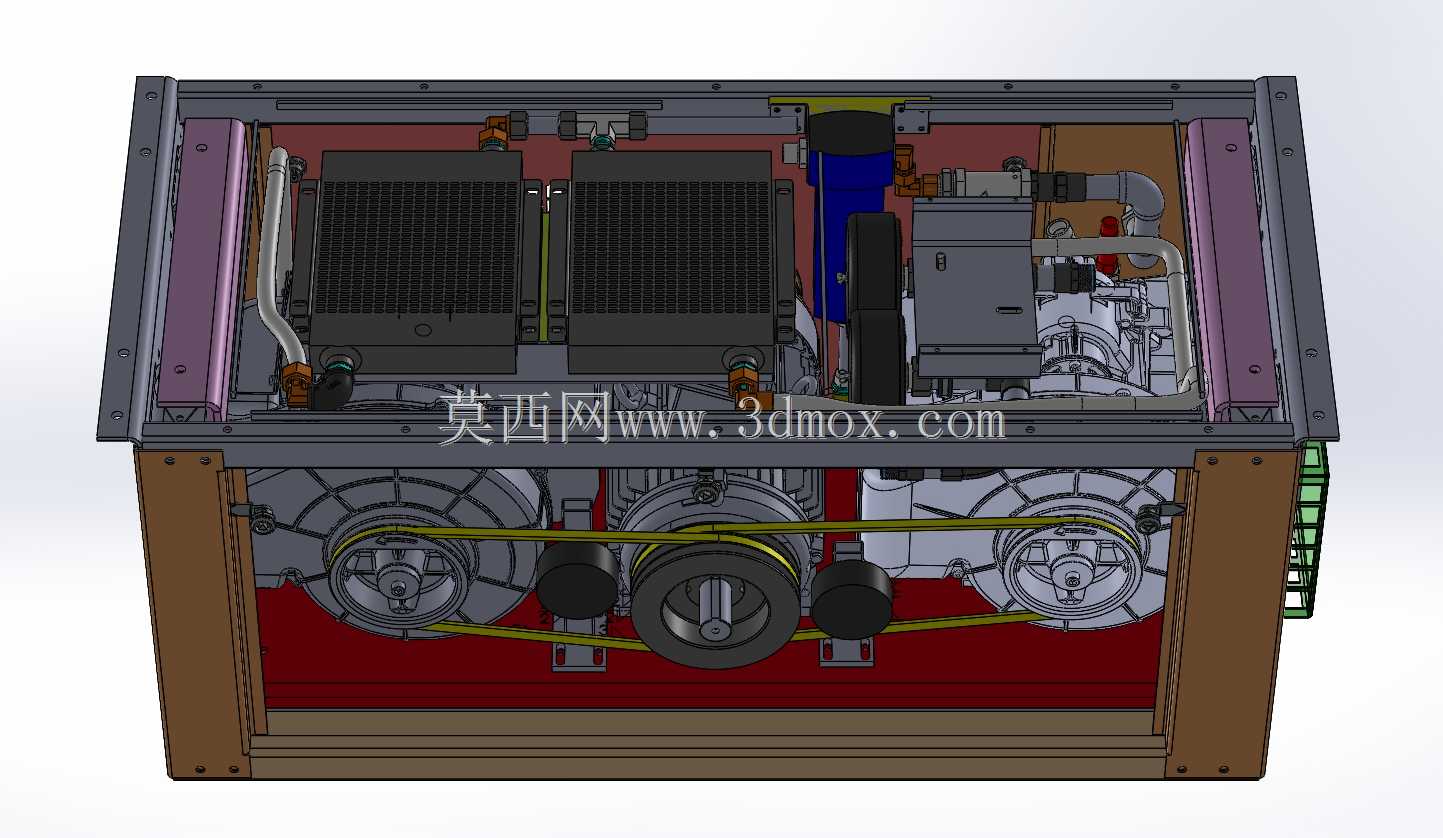

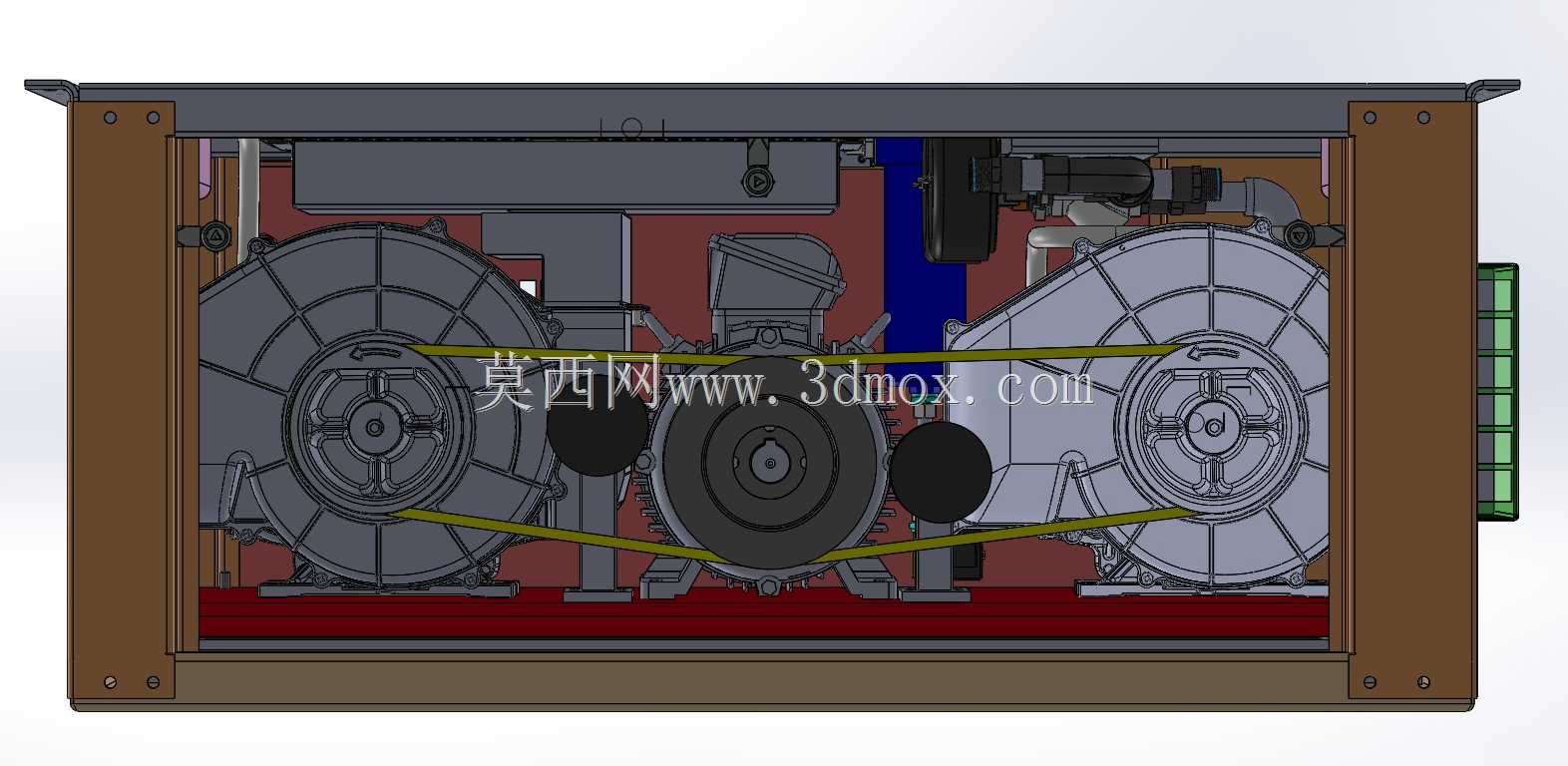

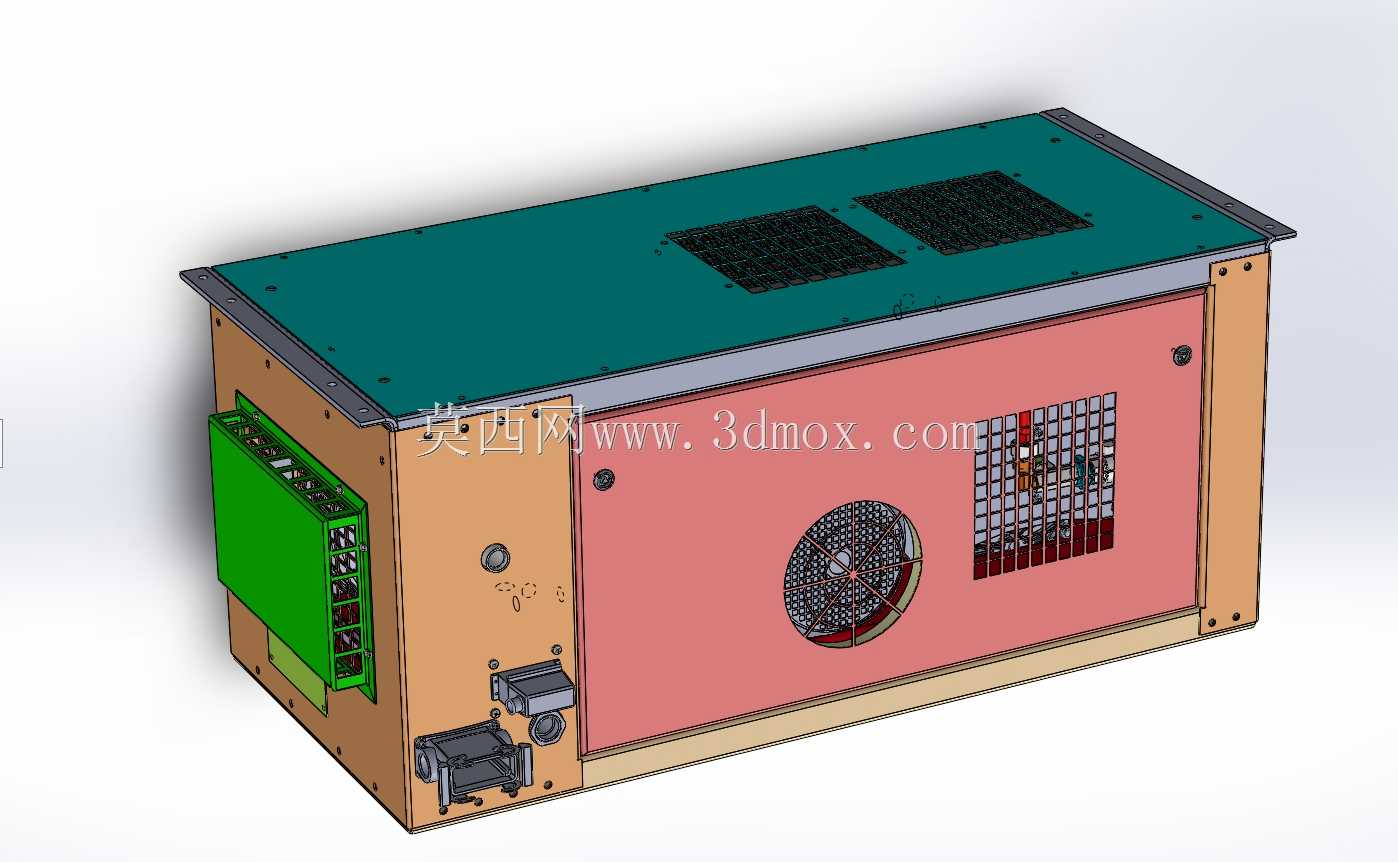

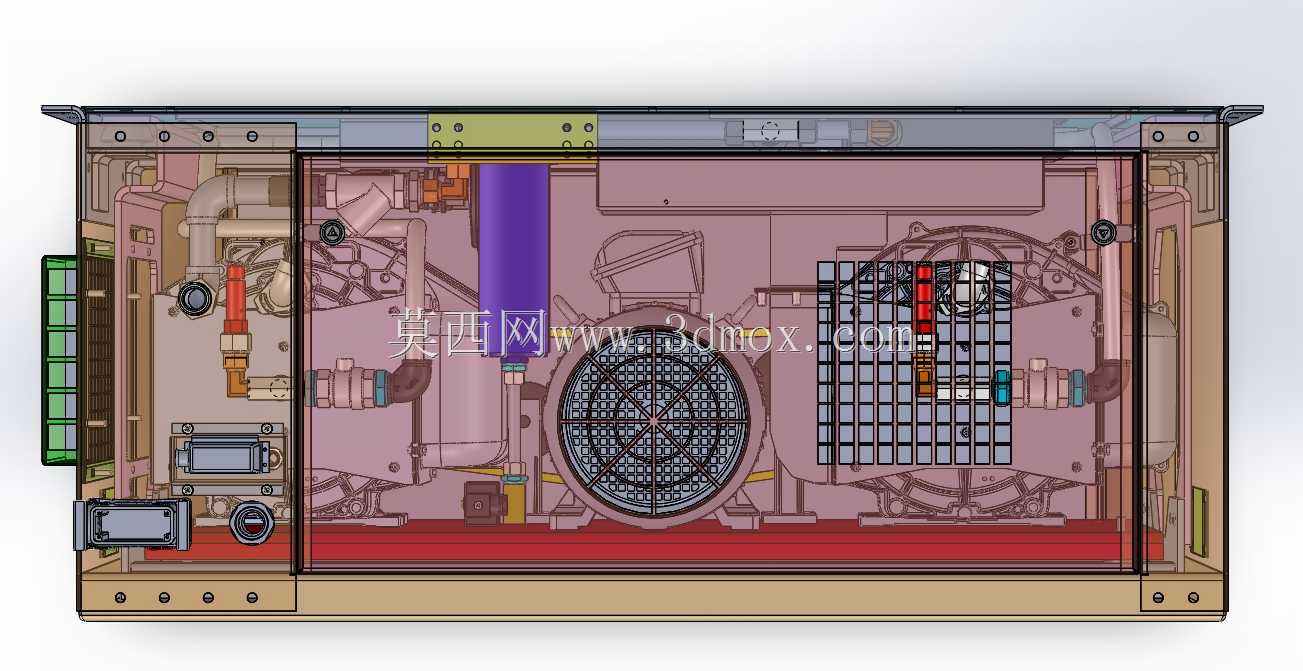

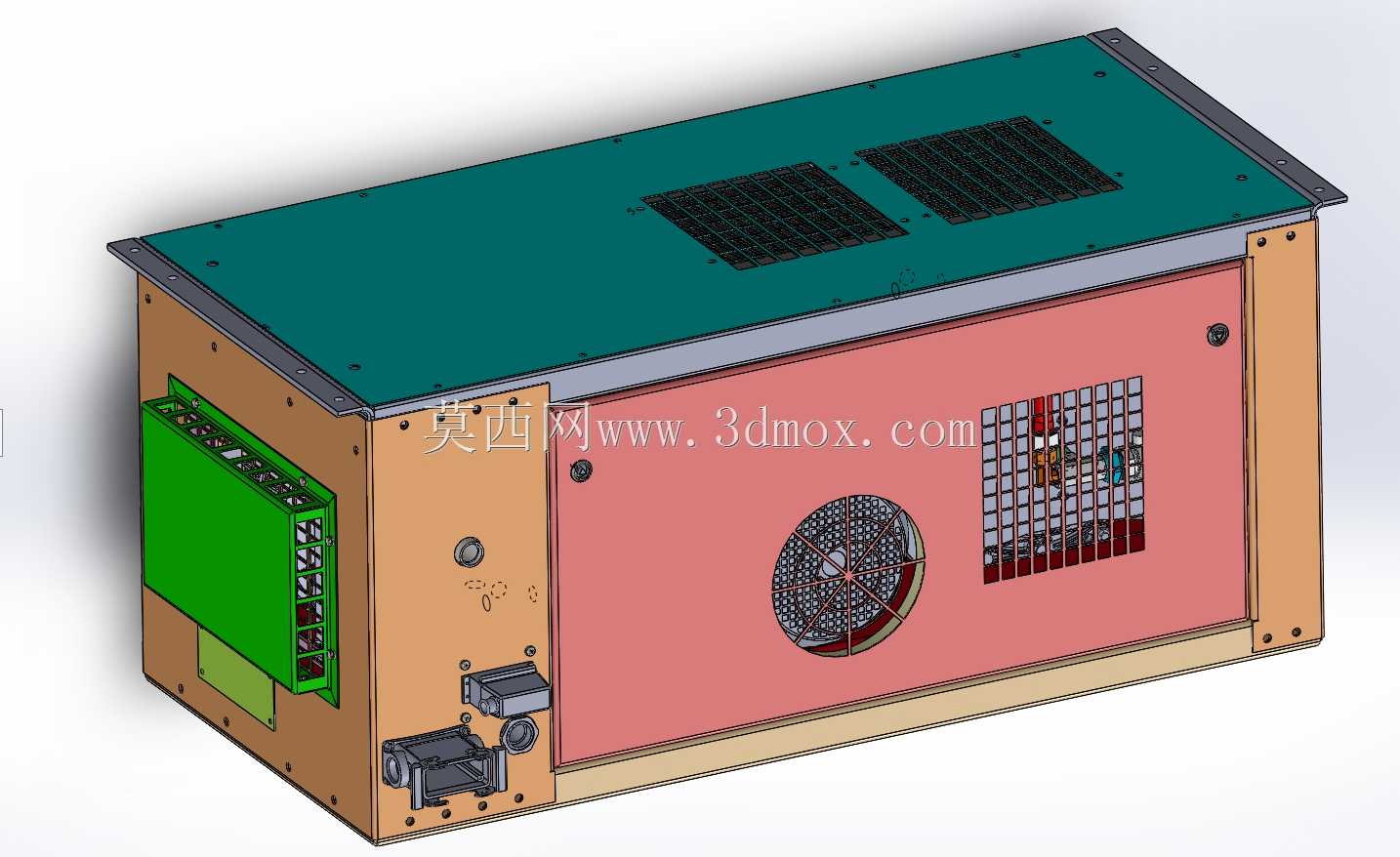

从结构设计逻辑来看，整机将压缩主机、干燥模块、散热单元、电气控制单元全部集成在封闭箱体内，各模块之间采用模块化快装结构，日常维护时仅需拆开对应侧的面板即可完成滤芯更换、部件检修，不需要将整机从设备舱内拆解吊出。箱体正面设置的带防护网通风口正对内部散热风机，运行时可形成稳定的横向散热风道，将压缩过程产生的热量直接排出舱外，避免箱体内温度过高影响电气元件寿命；侧面的绿色电气接线区做了独立的隔舱设计，与气路区域完全分隔，即使气路出现冷凝水渗漏也不会波及电气接线部分，降低电路短路的故障风险。

在实际运行场景中，该设备随列车持续运行过程中可稳定输出额定压力的洁净压缩空气，除了为制动系统提供动力源，还可为车载受电弓气动控制、车门气动驱动、雨刷气动部件提供稳定的压缩空气供给，整套系统的运行稳定性直接关系到列车的运行安全。设计过程中针对车载场景的振动工况，所有内部部件均采用减震垫与箱体框架连接，管路连接部分采用柔性抗震接头，避免长期运行振动导致的管路松动、部件连接失效问题；箱体外壳采用高强度钣金材质，表面做了防腐防锈处理，可适应列车运行过程中遇到的潮湿、多尘、温差大的复杂环境，外露的紧固件均采用防松构型，避免运行过程中紧固件脱落引发设备故障。

设备的气路接口设置在箱体下部，与列车底架的气路管路高度匹配，接线端口采用轨道交通专用的防水航空插头，插接完成后即可实现防护等级要求，不需要额外做防水密封处理。整机的重量分布经过优化，重心落在安装点位的中心区域，不会对设备舱的局部结构造成额外的应力集中，适配现有列车设备舱的承重设计标准，不需要对舱体结构做额外加强即可完成换装。
