轨道列车配套无油螺旋空气压缩机组

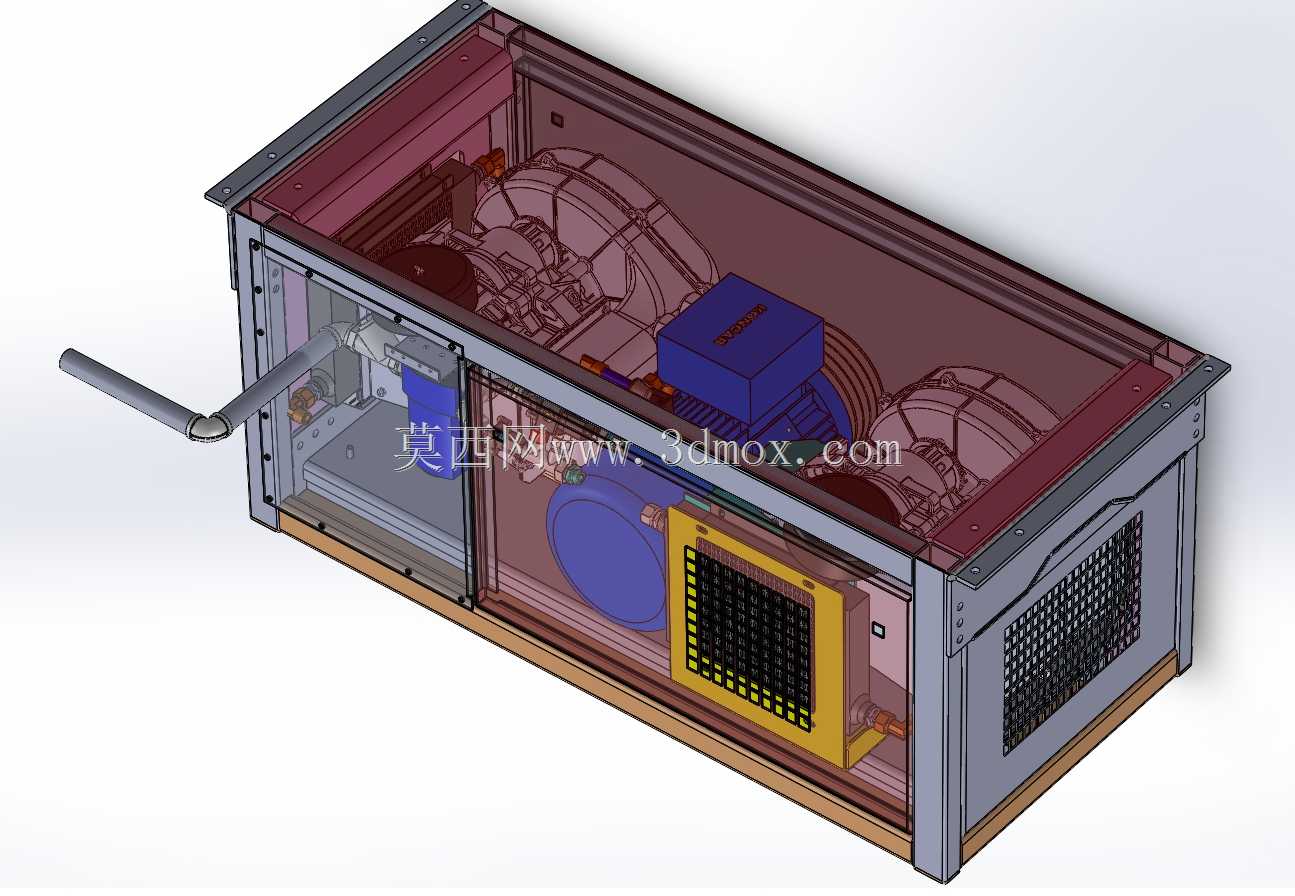

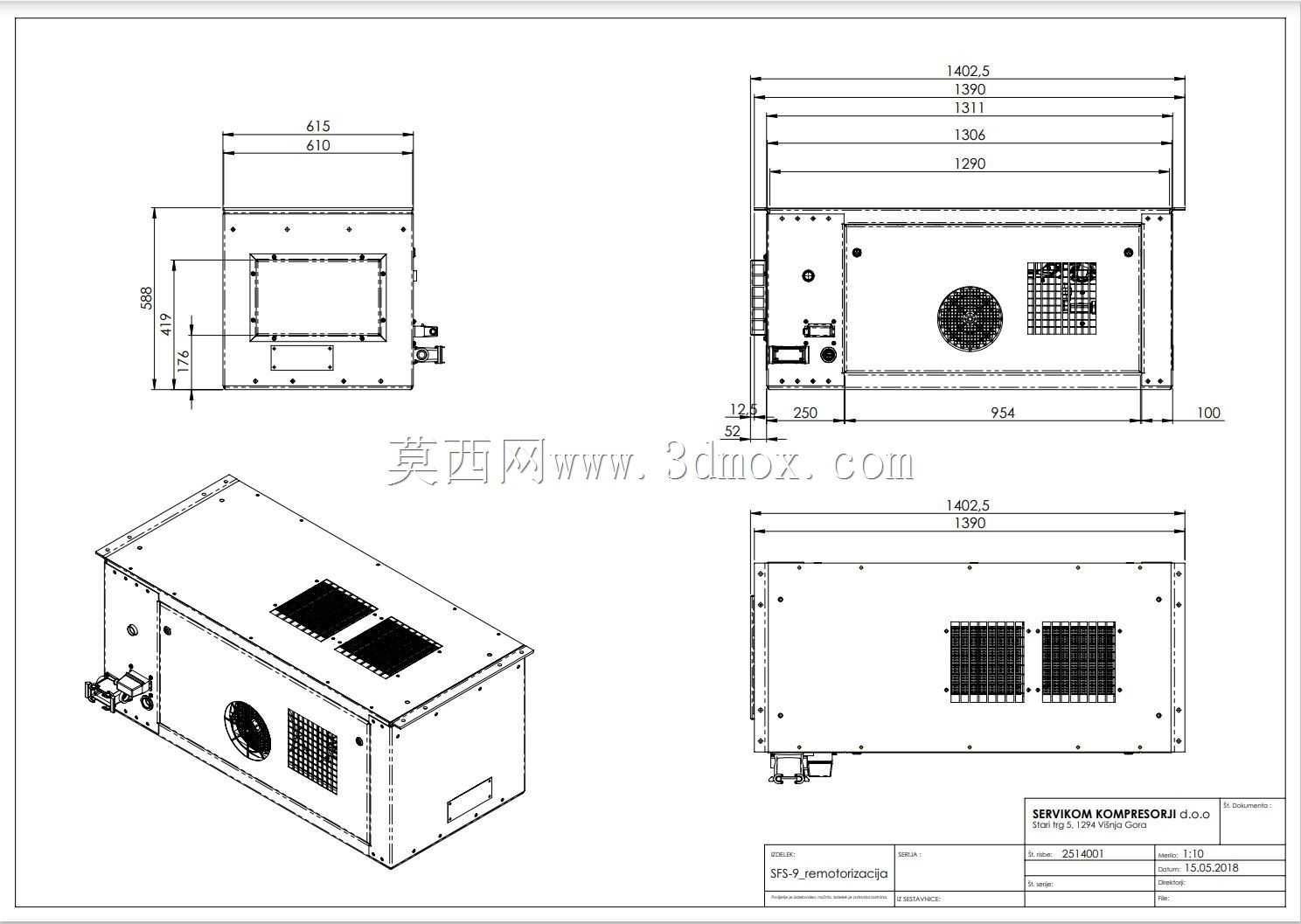

　　城市通勤电动列车的车下吊装空间一直是车载辅机设计的核心约束区域，这款螺旋式空气压缩机组正是针对该场景开发的集成式供能单元，整体采用框架式封闭箱体结构，所有核心部件均整合在金属焊接框架内部，外部覆盖钣金护板，侧面预留通风格栅满足散热需求，箱体一端设置线缆与气路接口，可直接对接列车底部的安装吊点与车载管路系统，无需额外搭建外围安装支架，适配现有通勤列车的车下设备舱安装边界，不会超出车辆限界要求。

　　不同于货运机车的压缩机组配置，这款机组面向公共交通通勤列车的气动系统需求，核心采用两台同步运行的无油螺旋压缩主机，运行过程中不需要润滑油参与压缩腔工作，从根源上避免了压缩空气带油的问题，输出的压缩空气洁净度更高，可直接供给列车的车门启闭机构、空气弹簧悬挂系统、制动气路单元使用，不会因为油气残留造成气动阀件卡滞、密封件老化加速的问题，大幅降低车载气动系统的日常维护频次。压缩主机输出的高温高压空气会直接进入集成在箱体内的空气干燥模块，该模块采用一体化集成设计，可同步完成压缩空气的降温、灰尘杂质过滤、冷凝水分离排出、干燥吸附几个流程，不需要在机组外部额外串接独立的空气处理装置，压缩空气从机组输出后即可达到车载气动系统的使用标准，减少了车下管路的连接节点，降低了管路泄漏的风险。

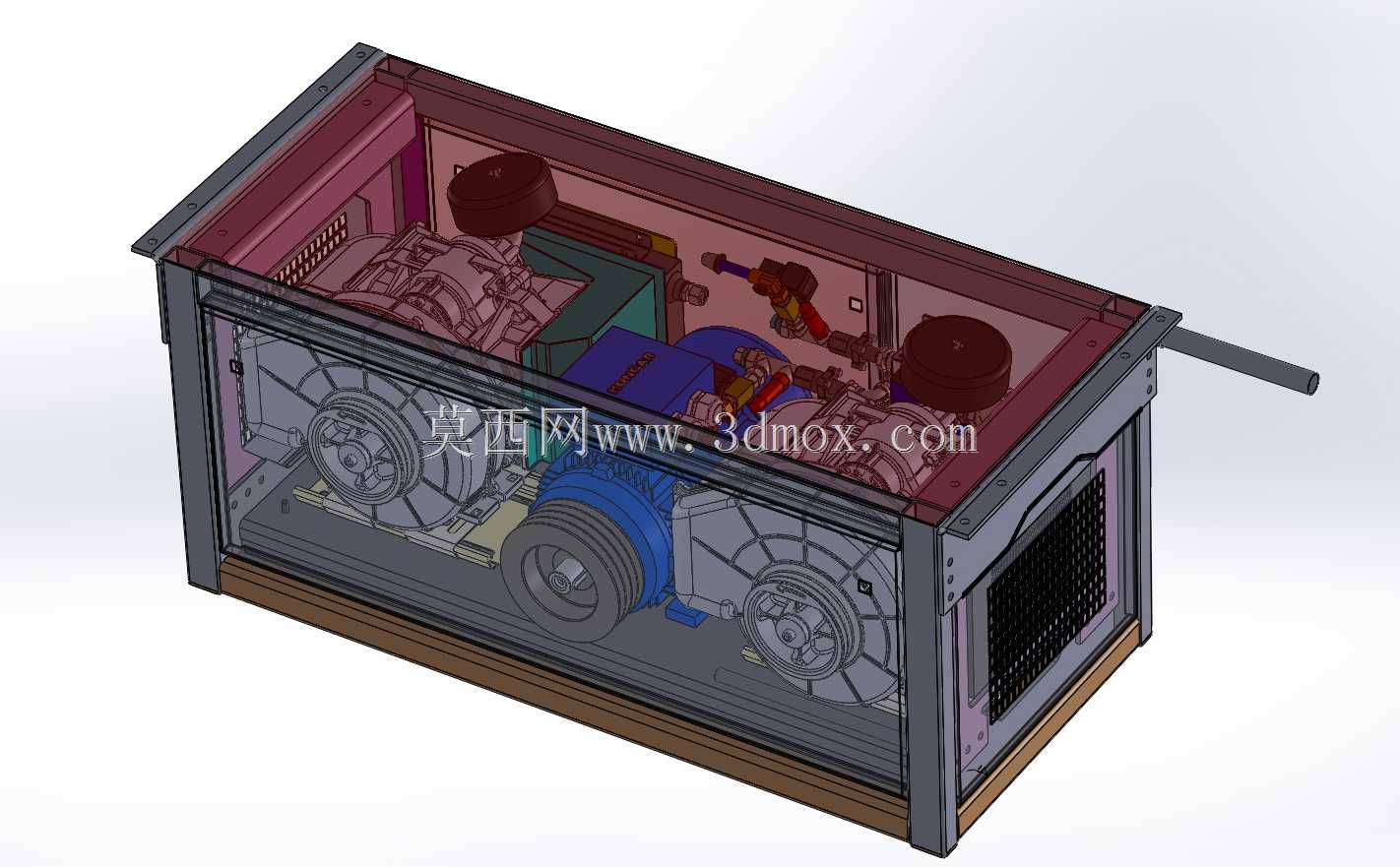

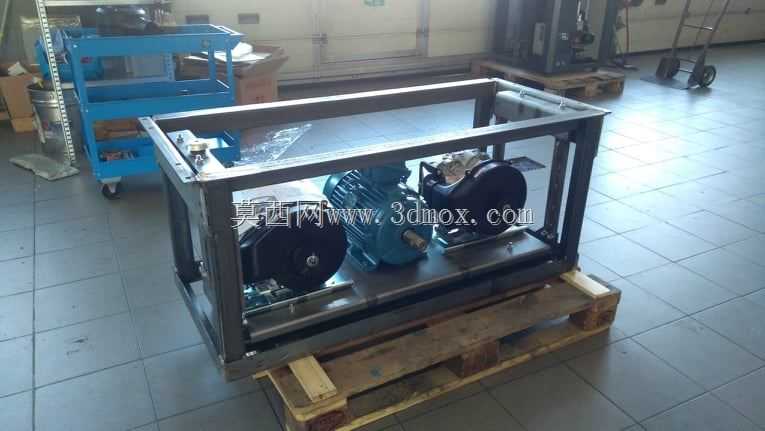

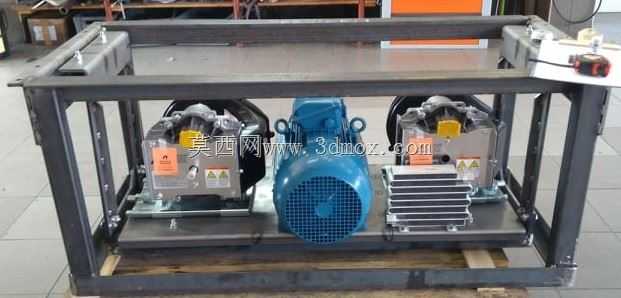

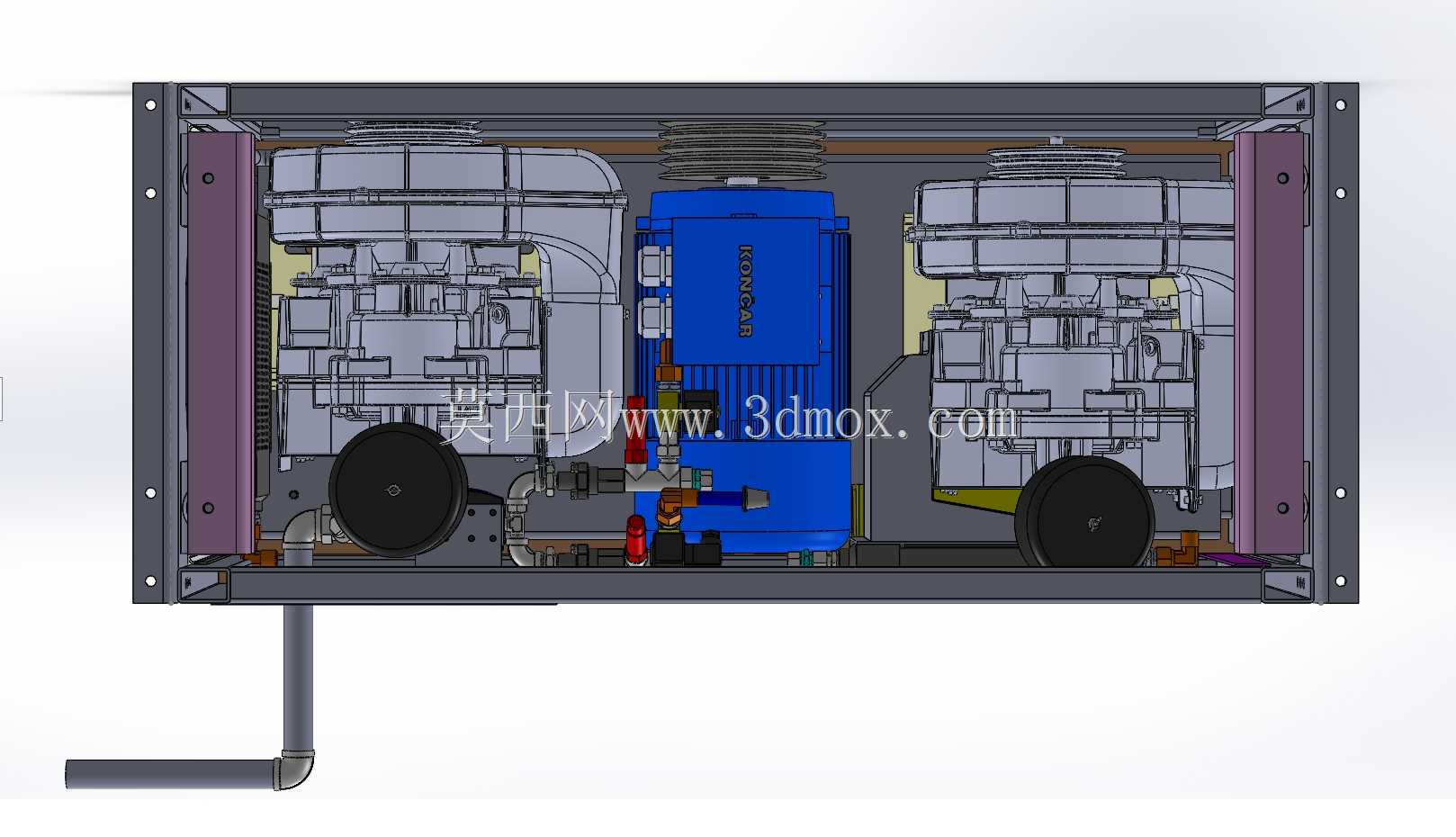

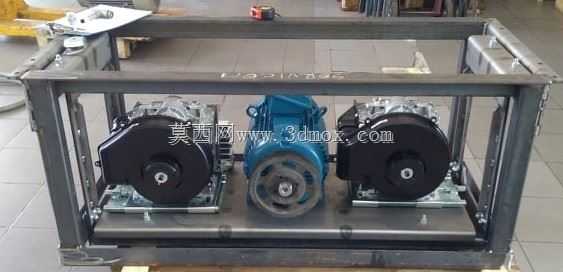

　　从结构设计逻辑来看，这款机组将两台压缩主机对称布置在箱体内部两侧，中间区域布置驱动电机与传动组件，干燥模块与气路控制阀组布置在箱体靠近输出接口的一端，电气控制元件集中布置在箱体上部的独立隔舱内，与高温的压缩主机区域做了隔热分隔，避免长期高温烘烤造成电气元件寿命衰减。箱体的框架采用型钢焊接成型，外部护板做了轻量化开孔处理，在保证结构强度满足车辆运行振动要求的前提下，尽可能降低整机重量，适配列车对车载设备的重量控制要求。箱体底部设置有统一的冷凝水排放接口，可将干燥模块分离出的冷凝水集中引出排放，不会在车下设备舱内出现积液问题。

　　在实际运行场景中，这类压缩机组会随列车长期处于振动、温差变化大的工作环境，因此所有管路连接均采用硬管加柔性接头的组合方式，既保证管路固定的可靠性，又能吸收车辆运行过程中产生的振动位移，避免管路焊缝疲劳开裂。两台压缩主机采用同步启停的控制逻辑，相比单台大排量主机，双机配置可以在单台主机出现故障时，保留一半的供气量，维持列车基础气动功能的运行，避免车辆直接失去气动能力抛锚在线路上，提升了通勤列车运行的可靠性。机组的散热风道采用侧进侧出的设计，外部冷空气从侧面格栅进入箱体内部，依次带走电机、压缩主机、干燥模块的热量后从另一侧格栅排出，不需要额外加装独立的散热风机，依靠车辆运行时的迎面风即可满足大部分工况下的散热需求，仅在低速驻车工况下才会启动辅助散热风机，降低整机运行的能耗与噪音。

　　针对列车的维护需求，这款机组的外部护板采用快拆式固定结构，日常检查时不需要将整个机组从车下拆下，拆开对应位置的护板即可观察到内部部件的运行状态，滤芯、密封件等易损件的更换位置均预留了足够的操作空间，维护人员在车下即可完成常规的保养操作，大幅降低了车辆的维护时长。整个机组的气路接口、电气接口均采用标准化的快接结构，当机组出现严重故障需要整体更换时，拆开接口连接与安装吊点的固定螺栓即可完成整机拆卸，新机组吊装到位后对接接口即可完成更换，不需要重新调整管路与线路的布置，适配车辆段快速维保的作业需求。
