方形带安装边液压压力表三维设计作品

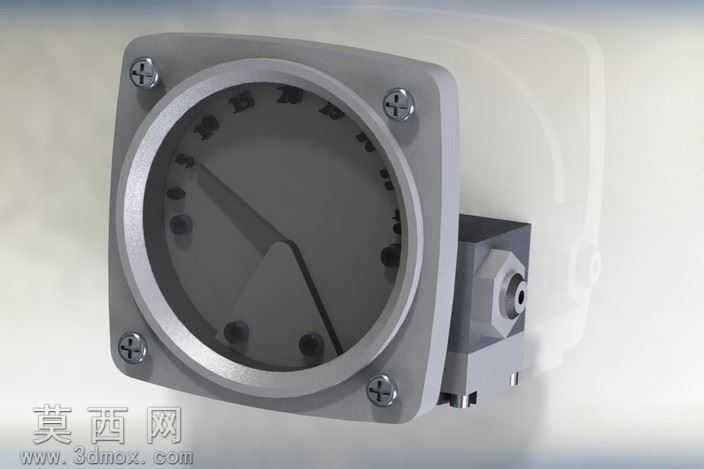

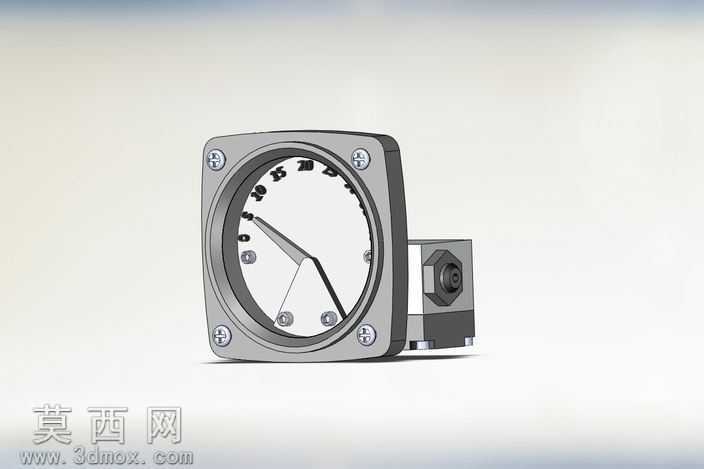

本作品为液压系统配套使用的方形安装式压力表三维模型，建模过程严格遵循工业仪表的实际生产尺寸规范，首先通过草图绘制勾勒出方形表壳的外轮廓与四个角的安装孔位，采用拉伸凸台命令生成表壳的基础实体，对表壳边缘做圆角过渡处理，还原真实产品的防磕碰工艺设计。表盘部分单独建模，先绘制圆形基准面，通过阵列命令均匀排布刻度标识，指针部分采用薄壁拉伸结构，还原金属指针的纤细形态与配重结构，确保指针转动的视觉合理性。侧方的管接头结构采用旋转凸台生成主体连接柱，对六角拧动部位做切除处理生成标准扳手卡位，接头内部的流道结构通过拉伸切除完成，还原压力表与液压管路连接的真实装配结构。渲染阶段为表壳赋予哑光金属材质，模拟铸铝喷塑的表面质感，表盘采用哑光白塑料材质搭配黑色印刷刻度，指针赋予抛光不锈钢材质，接头部位做镀锌金属质感处理，玻璃表蒙添加半透明反光材质，还原真实玻璃的透光与折射效果。设计过程中充分考虑产品的装配合理性，表壳与内部机芯的预留间隙、安装孔的位置公差、接头的螺纹规格都按照工业标准设定，整体模型结构完整，各部件拆分清晰，既可以用于液压系统的装配演示，也可作为工业场景的可视化素材使用，模型的细节处理覆盖了产品的外观特征与核心连接结构，能够直观展现方形液压压力表的整体形态与安装方式。
